Introduktion

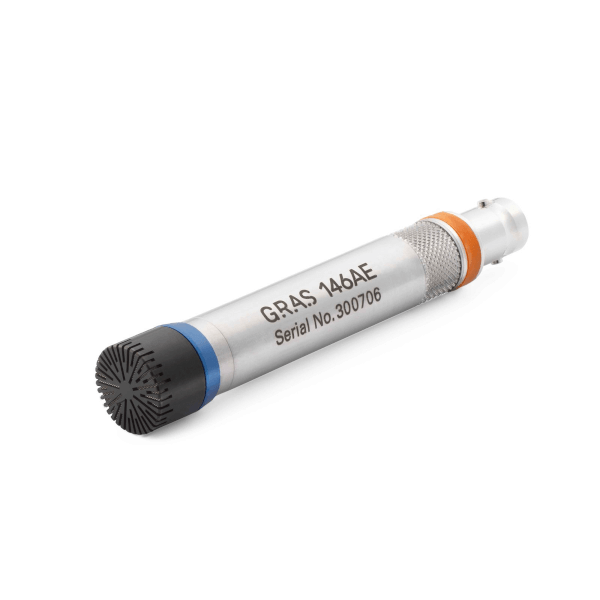

GRAS 146AE är en robust mikrofon som är specifikt utvecklad för hårda miljöer som biltestning. Den kombinerar den höga precisionen och stabiliteten hos en laboratoriemikrofon med en enastående nivå av robusthet, dvs förmåga att arbeta ordentligt under negativa förhållanden som chock, höga temperaturer, fukt, vattenspray, oljemistik och damm.

Ett nytt paradigm för biltestning

Med noggrannheten hos en IEC 61094-4/WS2F-mätmikrofon och robusthet kombinerad i en mikrofon, kan du nu använda ett modernt mikrofon som ger fördelen av kvalitet och stabilitet under en längre tid, även när du utsätts för grov villkor.

Du kan göra kritiska kvalitetsmätningar utan att behöva ersätta mikrofonerna och på detta sätt förbättra förtroendet för dina mätningar samtidigt som minimering av driftstopp och underhållskostnader. Att inte behöva konfigurera om mätinställningen, om och om igen, minskar kostnaderna och gör mätningarna lätt jämförbara.

Denna mikrofon är specifikt utformad för att motstå vibrationer, chock och släppa och för att producera exakta och repeterbara mätningar under hårda förhållanden. Applikationsspecifika testarmaturer, kablar och tillbehör säkerställer enkel positionering och hantering.

En integrerad PowerOn -LED -indikation visar när mikrofonen är ansluten och redo att mäta. Om det finns en felaktig anslutning kommer lysdioden inte att tändas under power-up. Slutligen kommer det att tändas när TEDS -chipet läses. Den här funktionen gör det möjligt att köra en fullständig "Är vi redo att mäta?" Test av alla anslutna mikrofoner genom att sekventiellt aktivera sina TED: er.

146AE är IP67 -betyg. Alla exponerade delar skyddas av vatten- och oljeavvisande beläggning, vilket också är lätt att rengöra. Beläggningen tål värme och kemikalier.

Förutom mikrofonuppsättningen grundläggande motståndskraft mot chock, smuts och fukt ett utbytbart skyddsnät med vatten och dammfilter ger ett extra lager av flexibelt skydd, inklusive skydd mot partiklar med hög hastighet. Detta gör mikrofonen specifikt väl lämpad för hög luftfuktighet, oljestänk eller utomhusmätningsförhållanden. Att helt enkelt ersätta filter-rutnätenheten kommer att lägga till den tid som mikrofonuppsättningen kan monteras i samma testkonfiguration.

146AE har samma lågtemperaturkoefficient som en standardmätmikrofonuppsättning som till exempel GRAS 46AE men tål permanent exponering för temperaturer från -40 till 125 ° C utan permanent förändring av dess känslighet.

Testad

STANNA

På GRAS vet vi att för att du ska lita på dina mätresultat är signalkvalitet, stabilitet och robusthet väsentliga. Och eftersom vi också vet hur du hanterar och använder mikrofonerna i ditt dagliga arbete, utför vi en serie mycket accelererade livstidstester (stopp) för att se till att de presterar under verkliga förhållanden.

För den nya robusta linjen med mikrofoner har vi gjort vår stopp ännu mer utmanande att återspegla de extremt hårda miljöerna och förhållandena i NVH -mätningar. Den är vibrerad i 60 timmar vid 8 g, hålls i temperaturer som varierar från -40 ° C till +125 ° C, tappat horisontellt och vertikalt från 150 cm på en hård yta och läggs genom ett tumlande test slumpmässigt fallande 100 cm på ett våning 100 gånger 100 gånger .

IP67 -certifiering

Dessutom är 146AE certifierade vatten- och dammsäkra (IP67).

Typiska applikationer och användning

146AE är en fri-fältmikrofonuppsättning utformad för användning under grova förhållanden såsom NVH-testning i bilindustrin.

Det är specifikt utformat för applikationer som:

• Motorbrusvibrationstestning
• Akustisk prestandatestning
• Passera bullertestning
• Power Train inducerat brus
• Datormodellvalidering/CAE -validering
• Accelererad livscykeltestning
• Interiörbrus (tak, luftkonditionering, squeak och rattle)
• Underhållning och kommunikation, röstkontroll
• Fordonskomponentutvärderingar och certifieringar (broms, däck, avgaser)
• Testning vid temperaturer upp till 125 ° C

Design

GRAS 146AE är en högpresterande 1/2 ”Constant Current Power (CCP) fritt fält robust mikrofonuppsättning. När en Microphone -inställning av CCP -typ garanterar den enkel kabling och stabil anslutningsinställning, vilket minskar kostnaderna. CCP-anslutningsstandard är samtidigt utbytbar med accelerometrar och trycksensorer, vilket ger en låg flerkanalskostnad för kombinerad fordons- och NVH-testning.

Mikrofonuppsättningen är utformad för att vara utomordentligt robust mot starka vibrationer, chock, droppe, höga temperaturer och våta eller dammiga förhållanden. Bland de viktigaste designfunktionerna är följande:

• Mikrofonuppsättningen är en tätt förseglad enhet, och alla exponerade delar skyddas av en vatten- och oljeavvisande beläggning.
• Nya metoder och material har använts för mikrofonens inre för att förbättra dess förmåga att absorbera chock och vibrationer, medan mikrofonhuset fortfarande tillverkas av samma väl beprövade typ av rostfritt stål som används för våra standardmätmikrofoner.
• Membranet är mer robust än vad som vanligtvis används i mätmikrofoner. Detta, i kombination med beläggningen, gör det lättare att rengöra membranet utan att skada den. Membranet kan bytas ut under reparation och hålla reparationskostnad till ett minimum.
• Mikrofonnätet är tillverkat av specialmaterial och möbleras med en beläggning, och särskilt robust att släppa och repor.
• Nya material och monteringsmetoder har använts för förförstärkaren, vilket gör det mer motståndskraftigt mot att släppas upprepade gånger.
• Mikrofonen har två ventilationshål, vilket minskar risken för vatten eller oljedroppar från att blockera ventilen. Ventileringshålen är skyddade av ett unikt filter och mätuppsättningen är IP67 -klassad.
• Tillsammans med en GRAS BNC Coax -kabel med vattentät tätning är hela mätinställningen IP67 -klassad.
• Den robusta i den grundläggande mikrofonuppsättningen förbättras ytterligare av det utbytbara, speciella chockabsorberande skyddsnätet med ett integrerat filter som skyddar mot olja, fukt, smuts och höghastighetspartiklar.

146AE är en fri-fältmikrofon. Om du behöver använda den i ett slumpmässigt incidens -ljudfält kommer RA0357 slumpmässig incidenskorrigerare att ändra svaret upp till 10 kHz till diffusfält. Läs mer här.

Utbytbart rutnät med förbättrat skydd

Rutnätet är skrapbeständigt och levereras med en skyddande beläggning.

Nätet har en något större diameter än rutnät som används på standardmikrofonuppsättningar som GRAS 46AE, och därför krävs en dedikerad kalibreringsadapter. Denna adapter är en del av leveransen.

Damm- och vattenbeständigt filter

Nätet har ett integrerat filter som är tillverkat av ett akustiskt transparent nät. Detta nät erbjuder skydd mot damm, smuts och höghastighetspartiklar. Det är vatten- och oljeavvisande medan den förblir akustiskt transparent. Detta filter skyddar mikrofonen i miljöer där mycket hög luftfuktighet eller direkt vattenspray finns. Det skyddar också mot kondensering. Filtret är IP55 -betyg.

Omfattande monteringsalternativ

En adapter för användning med GoPro ™ -monteringsapparater är tillgängliga som tillbehör. På detta sätt får du ett stort utbud av monteringsalternativ med allmänt accepterade monteringsmetoder, t.ex. Picatinny.

Låga ägandekostnader

De omfattande försiktighetsåtgärder som vi har vidtagit för att göra 146AE: s immun mot negativa testvillkor resulterar i ett antal fördelar som alla översätter till låga ägandekostnader. Den totala livslängd för mikrofonuppsättningen kommer att vara många gånger den för en konventionell mikrofonuppsättning som måste kasseras på grund av skador från smuts, fukt, chock och vibrationer.

• Samma mikrofonuppsättning kan förbli monterad i en testkonfiguration under längre tid.
• Separata testresultat är omedelbart jämförbara eftersom samma stabila mikrofoner används.
• Skyddsnätet med sina skyddsfilter kan enkelt bytas ut, till exempel innan smuts och oljedimma täpper till nätet.
• CCP (Constant Current Power) -tekniken möjliggör låg kostnad per mätkanal.

Genom att kombinera dessa fördelar kommer du att få en lägre ägandekostnad, samtidigt som du njuter av noggrannheten och stabiliteten hos en laboratoriemikrofon. Detta beror också på lägre felhastigheter och förbättrad produktivitet på grund av enklare hantering och kontroll av din mätuppsättning.

Kompatibilitet

146AE överensstämmer med IEC61094-4/WS2F, den avslutas med ett BNC-kontakt och kräver en konstant ström på 2 mA.

Redo att använda standardkoaxkabelaggregat av olika typer och längder eller vattentäta, värme- och kemiska resistenta kablar finns tillgängliga.

146AE är IEEE 1451.4 TEDS v. 1.0 Compliant. Om din mätplattform stöder givarens elektroniska datablad kommer du att kunna läsa och skriva data som egenskaper och kalibreringsdata.

Systemverifiering

Den integrerade poweron -indikationen och funktionaliteten hos TED: er är mycket användbara för att bestämma vilken mikrofon som är ansluten till vilken ingångskanal. Det är emellertid inte en kontroll av om mikrofonen är inom specifikationer eller inte.

För daglig verifiering och kontroll av din mätinställning rekommenderar vi att du använder en ljudkälla som GRAS 42AG multifunktionsljudkalibrator med kalibreringsadaptern som är en del av leveransen. För korrekt känslighetskalibrering rekommenderar vi att du använder en referensljudkälla som GRAS 42AP Intelligent Pistonphone.

Kalibreringsdata

Kalibreringsdata för varje enskild mikrofonuppsättning kan nås online via serienumret. På detta sätt kan du enkelt ladda ner och konfigurera din analysator med kalibreringsdata.

Tillgängliga online är också korrigeringsdata för skyddsnätet i ett format som din analysator kan läsa på www.gras.dk/e-data

Grasstopp

När vårt FoU -team utvecklar en mätmikrofon måste det genomgå de mest krävande testerna för att bevisa att det tål våra kunders dagliga testvillkor. Med hjälp av en serie mycket accelererade livstidstester (HALT) ser vi till att våra mikrofoner lever upp till den höga kvaliteten och precisionen som våra kunder har förväntat sig och lita på. Våra stopptester påskyndar aktivt livslängden för en mikrofon genom att simulera hanteringen och använda den utsätts för i verkliga situationer. Genom stresstest till gränserna har vi kunnat optimera designen för robusthet och stabilitet.

Service, garanti och reparation

När man lämnar fabriken har alla GRAS -mikrofoner kalibrerats i en kontrollerad laboratoriemiljö med hjälp av spårbar kalibreringsutrustning. Beroende på användning, mätmiljö och interna kvalitetskontrollprogram rekommenderar vi att mikrofonen kalibreras minst en gång om året.

Vi erbjuder två typer av kalibrering som en valfri service efter försäljning: GRAS Tracable Calibration och GRAS Accredited Calibration.

GRAS Tracable Calibration är en spårbar kalibrering som utförs av utbildad personal under kontrollerade förhållanden enligt etablerade förfaranden och standarder. Detta är identiskt med den stränga kalibreringen som alla GRAS -mikrofoner utsätts för som en integrerad del av vår kvalitetssäkring. GRAS -ackrediterad kalibrering utförs av GRAS -ackrediterade kalibreringslaboratoriet som har ackrediterats i enlighet med ISO 17025 av Danak, den danska ackrediteringsfonden. Om du vill ha en ny mikrofonuppsättning levererad med en ackrediterad kalibrering istället för standardfabrikens kalibrering, ange detta vid beställning.

Alla delar tillverkas och monteras på fabriken i Danmark av skickliga och dedikerade operatörer i en verifierad renrumsmiljö.

Tack vare hög kvalitet är vår garanti mot defekta material och utförande 5 år.
