DEMO GRAS 46AE 1/2'' CCP Free-field Standard Microphone Set
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
46AE är en fri fältmikrofonuppsättning och är därmed optimerad för alla akustiska tillämpningar där platsen för den huvudsakliga ljudkällan är känd och mikrofonen kan riktas direkt mot den för att säkerställa 0° incidens.
Upptäck möjligheterna
Mer information
Beskrivning

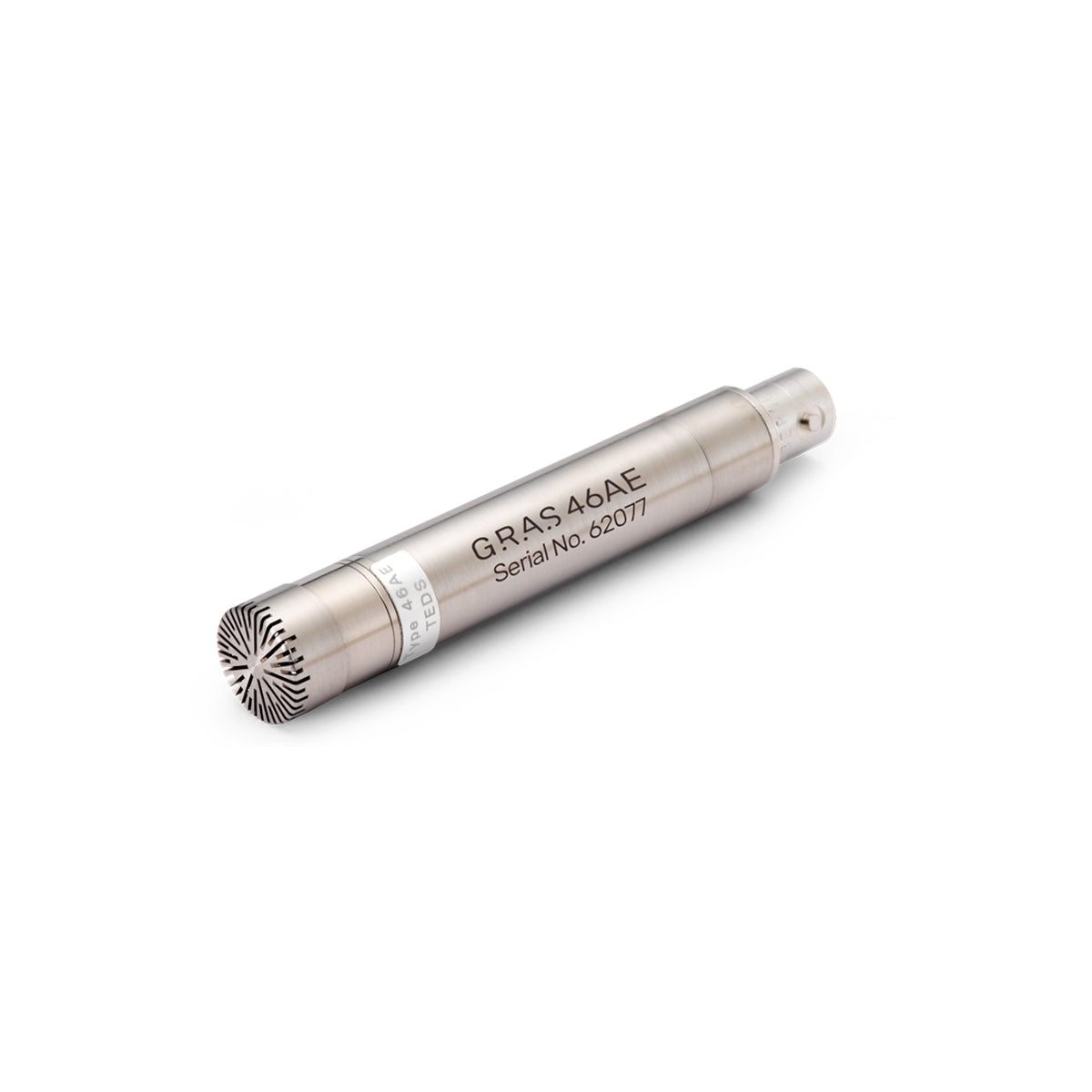

GRAS 46AE 1/2 '' CCP Free-Field Standard Microphone Set
Introduktion
46AE är en fritt fältmikrofonuppsättning och som sådan optimerad för alla akustiska applikationer, där platsen för huvudljudkällan är känd och mikrofonen kan pekas direkt på den och säkerställa 0 ° förekomst.Det breda frekvensområdet gör det idealiskt för allmän akustisk diagnostik. 46AE överensstämmer med IEC 61094 WS2F och IEC 61672 Klass 1.
När det gäller temperaturområdet, se specifikationerna. Om högre temperaturgränser krävs rekommenderar vi Gras 146ae 1/2 "CCP Free-Field robust mikrofonuppsättning som kan användas upp till 125 ° C.
En front-vented-version är tillgänglig, 46ae-FV 1/2 "CCP Free-Field Front Vented Microphone Set.
Design
GRAS 46AE är en högpresterande 1/2 ”fritt fältstandardmikrofonuppsättning för mätning av medelstora ljudtrycksnivåer. I vår rentrumsmiljö är uppsättningen monterad och förseglad med en etikett. Mikrofonuppsättningen kan emellertid demonteras om du vill använda komponenterna separat.Mikrofon
Mikrofonpatronen är den högkvalitativa IEC 61094 WS2F standardiserad Gras 40ae 1/2 "prepolariserad fri-fältmikrofon, utformad för långvarig tillförlitlighet i flera miljöer. Den höga känsligheten och tillförlitligheten har gjort 40AE till den föredragna mätmikrofonen för ljudnivåmätare/analysatorer med CCP-option och som sådan möjliggör IEC 61672 Mätningar av klass 1.
Prepolarisationen erhålls genom en elektret som tillförs mikrofonens bakplatta under mycket kontrollerade förhållanden. Elektret laddas sedan för att matcha den angivna mikrofonsensitiviteten.
Förförstärkare
Förförstärkaren är Gras 26ca 1/2 "CCP-standardförförstärkare med BNC-kontakt och baserat på våra välkända kretskortsubstrat. I branschen är dessa kända för sina låga självbehöriga, breda frekvenser och utmärkta Slew Rate-prestanda.
Kompatibilitet
För att utföra som specificerat GRAS 46AE -mikrofonuppsättningen kräver en konstant ströminmatningsmodul som kan leverera 4 mA och 24 V lossad CCP -spänningsförsörjning. Om den konstanta strömförsörjningen är lägre reduceras kapaciteten att köra långa kablar och följaktligen minskas den övre frekvensen. Om spänningsförsörjningen är lägre kommer den att påverka det övre dynamiska området.Mikrofonuppsättningen avslutas med en BNC -kontakt. Redo att använda Coax -kabelaggregat av olika typer och längder finns tillgängliga i såväl standard som anpassade längder.
46AE levereras med generation II TEDS. Kalibreringsdata programmeras i de inbyggda TED: erna enligt IEEE 1451.4 med UDID I27-0-0-0U. Om din mätplattform stöder givarens elektroniska datablad kommer du att kunna läsa och skriva data som egenskaper och kalibreringsdata.
Generation II Teds Chip (DS2431) kan kräva uppdaterad systemprogramvara.
Systemverifiering
Funktionaliteten hos TED: er är mycket användbar för att bestämma vilken mikrofon som är ansluten till vilken ingångskanal. Det är emellertid inte en kontroll av om mikrofonen är inom specifikationer eller inte. För daglig verifiering och kontroll av din mätinställning rekommenderar vi därför att du använder en ljudkälla som Gras 42ag Ljudkalibrator.För korrekt känslighetskalibrering rekommenderar vi att du använder en referensljudkälla som GRAS 42AP Intelligent Pistonphone.
Kalibrering
När du lämnar fabriken har alla GRAS -mikrofoner kalibrerats i en kontrollerad laboratoriemiljö med hjälp av spårbar kalibreringsutrustning. Beroende på användning, mätmiljö och interna kvalitetskontrollprogram rekommenderar vi att mikrofonen kalibreras minst en gång om året.Vi erbjuder två typer av kalibrering som en valfri service efter försäljning: GRAS Tracable Calibration och GRAS Accredited Calibration.
GRAS Tracable Calibration är en spårbar kalibrering som utförs av utbildad personal under kontrollerade förhållanden enligt etablerade förfaranden och standarder. Detta är identiskt med den stränga kalibreringen som alla GRAS -mikrofoner utsätts för som en integrerad del av vår kvalitetssäkring.
GRAS -ackrediterad kalibrering utförs av GRAS -ackrediterade kalibreringslaboratoriet som har ackrediterats i enlighet med ISO 17025 av Danak, den danska ackrediteringsfonden.
Om du vill ha en ny mikrofonuppsättning levererad med en ackrediterad kalibrering istället för standardfabrikens kalibrering, ange detta vid beställning.
Lär dig mer på kalibrering.
Grasstopp
När vårt FoU -team utvecklar en mätmikrofon måste det genomgå de mest krävande testerna för att bevisa att det tål våra kunders dagliga testvillkor. Med hjälp av en serie mycket accelererade livstidstester (HALT) ser vi till att våra mikrofoner lever upp till den höga kvaliteten och precisionen som våra kunder har förväntat sig och lita på. Våra stopptester påskyndar aktivt livslängden för en mikrofon genom att simulera hanteringen och använda den utsätts för i verkliga situationer.För mer om stopp, se Stoppa stresstestning.
Kvalitet och garanti
GRAS-mikrofonuppsättningar är gjorda av komponenter från vår beprövade standardportfölj och är alla tillverkade av högkvalitativa material och märkesdelar som valdes och bearbetades för att säkerställa livslång stabilitet och robusthet.Alla delar tillverkas och monteras på fabriken i Danmark av skickliga och dedikerade operatörer i en verifierad renrumsmiljö. Mikrofonmembranet, kroppen och det unika skyddsnätet är tillverkat av högkvalitativt rostfritt stål och gör mikrofonen inställd resistent mot fysiska skador samt korrosion orsakad av aggressiv luft eller gaser.
Detta tillsammans med den verkställda guldpläterade mikrofonterminalen garanterar en mycket tillförlitlig anslutning. Tack vare hög kvalitet är vår garanti mot defekta material och utförande 5 år.
Service
Om du av misstag skadar membranet på en GRAS-mikrofon kommer vi i de flesta fall att kunna byta ut den till en mycket rimlig kostnad och kort vändtid. Detta skyddar inte bara din investering utan uppfyller också din kvalitetssäkringsavdelning eftersom du inte behöver oroa dig för nya serienummer etc.Dokument
