Introduktion

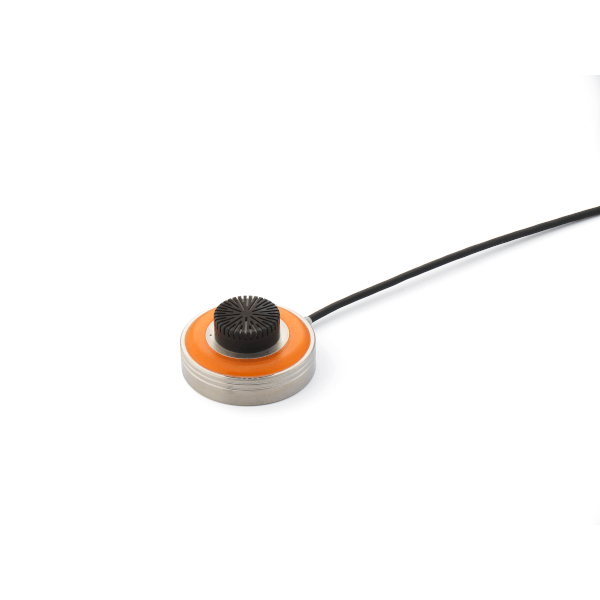

147AX är en robust ytmonterad tryckmikrofon optimerad för test av motorrum i bilindustrin. Den kombinerar den höga precisionen och stabiliteten hos en laboratoriemikrofon med hög robustnivå, inklusive förmågan att fungera korrekt i den mest utmanande miljön med vibrationer, oljemist, vattenspray och smuts och damm - och höga temperaturer upp till 125 ° C .

Med 147AX är det nu möjligt att införa en betydande förbättring i hur akustiska motorrumsmätningar kan göras. Den lilla formfaktorn gör det möjligt att placera mikrofonerna där storleksbegränsningar tidigare förhindrade så. Mikrofonsystemets motstånd mot värme, smuts, oljemist och vibrationer gör det också möjligt att göra heta motortester under verkliga förhållanden. Ett nytt monteringssystem (Magmount^Tm) gör det enkelt att montera exakt och säkerställer mycket god repeterbarhet, även efter full demontering av mikrofonerna.

Design

Liksom andra medlemmar i GRAS -familjen av mikrofoner för biltestning av bilar är 147AX utformad för att utföra optimalt under de grova förhållandena som uppstår vid bilens NVH -test.

De viktigaste designfunktionerna för att uppnå detta är:

Vibrationsbeständig och robust

En ny design av förförstärkaren och andra interna delar gör den motståndskraftig att chockera och vibrationer.  Den fungerar väl under förhållanden med vibrationer och G-krafter från ojämna vägytor och andra plötsliga riktningsförskjutningar som stött på i verkliga körtester.

Den mest utsatta delen av någon kondensormikrofon är membranet. I 147AX används en mer robust typ. Det kan bytas ut under reparation och hålla underhållskostnader på ett minimum.

Temperaturbeständig

Mikrofonuppsättningen fungerar korrekt upp till temperaturer på 125 ° C/257 ° F. Den integrerade kabeln är en högtemperaturtyp. Detta innebär att 147AX kan monteras nära värmeemitterande komponenter och kommer att tillhandahålla tillförlitliga data i alla realistiska scenarier.

Effektivt skydd

Mikrofonförstyrningsenheten förseglas effektivt mot fukt och är IP67-klassad. Speciellt skyddande vatten och oljeavvisande beläggning ger ytterligare skydd och gör det enkelt att rengöra.

Mikrofonmembranet skyddas av ett rutnät som har ett omfattande flerskiktsfiltreringssystem som säkerställer ett gott skydd mot partiklar med hög hastighet och förhindrar smuts och damm från att förorena mikrofonen. Under förutsättning att det skyddande nätet ersätts med lämpliga intervaller säkerställer detta system att mikrofonen kommer att fungera ordentligt även under mycket smutsiga förhållanden. Filtret skyddar också membranet mot vattenstänk och oljemist.

En anpassad vindruta är tillgänglig. Även när turbulens inte är ett problem kan det användas för ytterligare skydd.

Kablar robust

Ett speciellt anslutningssystem med tillsatt töjningsavlastning används för att tillhandahålla en robust och vattentät anslutning (IP67) och är tillräckligt robust för att uthärda de avsedda användningsscenarierna. Kabeln tål temperaturer upp till 125 ° C/257 ° F och är oljebeständig - om den utsätts för olja blir isoleringen inte spröd. Kabeln och dess anslutning till mikrofonen är resistenta mot till och med tunga vibrationer.

Ett antal kabelbytessatser är tillgängliga för användarbyte av kabeln. På detta sätt reduceras möjlig driftstopp.

Enkel och repeterbar montering - Magmount^Tm

Jämfört med traditionella, rörformade 1/2 "mikrofonuppsättningar som är monterade med tejp eller hållare fästa vid motorn och/eller dess hjälputrustning, är 147AX en ytmonterad mikrofon som är utformad för att monteras på platta eller något böjda ytor, Till exempel på motorfackets väggar/gränser kräver detta normalt monteringsmetoder som gör demontering svåra och potentiellt förstörande, till exempel lim.^Tm är mycket lättare att arbeta med och utgör grunden för bättre mätresultat.

Magmount^Tm Monteringssystemet består av en platt metallskiva som fungerar som en monteringsbas för mikrofonen och en magnet på baksidan av mikrofonhuset. Den platta metallskivan är för montering vid den angivna monteringspunkten och kan säkras med lim, dubbelsidig bindningstejp eller en skruv. Att använda det dubbelsidiga bindningsband som levereras med 147AX säkerställer en extremt stark montering, men att använda lim kan också vara ett bra val.





När mikrofonen placeras över monteringsskivan säkerställer en mittguide att mikrofonen kommer att fästas och centreras till skivan korrekt när magnetkraften sparkar in. På detta sätt är det lätt att montera i svåra att få tillgång till platser med Ingen förlust av placeringsnoggrannheten.

Detta monteringssystem gör det möjligt att montera och demontera mikrofonen upprepade gånger även i svåra tillåtna utrymmen där du inte kan se vad du gör. När en mikrofon demonteras och senare återmonteras kommer skillnaden mellan dessa två fästen bara att vara en bråkdel av en millimeter. På detta sätt minimeras variationer i givarposition från test till test, vilket säkerställer mycket god repeterbarhet även om alla mikrofoner har demonterats mellan mätningar. Dessutom är givarens placering av felaktigheter på grund av operatörsfel inte längre ett problem.

Detta system gör det enkelt att dokumentera hur mikrofoner har placerats under ett givet test, och det gör det möjligt att identifiera och förbereda mätpositioner i ett tidigt skede, t.ex. Innan rummet där de äntligen kommer att användas monteras.

Kombinerat med 147axs robusta - i detta fall dess förmåga att hantera värme och vibrationer - gör det också möjligt att behålla en mätuppsättning med samma mätpunkter, även vid övergången till het motornestning och långvarig testning på bevisande mark eller allmänna vägar .

Även om mikrofonen kommer att vara fast knuten till en vibrerande struktur, kommer detta faktum inte att förhindra korrekt drift. Mikrofonen själv och alla inre delar är utformade för att fungera korrekt när vi vibrerar. Dessutom är membranet extremt lätt med en mycket liten massa. Detta innebär att det inte kommer att reagera på vibrationerna på samma sätt som en accelerometer på samma plats skulle. Under dess resonansfrekvens vid 18 kHz minskar membranets låga massa och höga styvhet påverkan av strukturfödda vibrationer. Även vid resonansfrekvensen vid 18 kHz är dämpningen tillräcklig för att förhindra en topp som liknar den som finns i accelerometrar.

Jämfört med att använda traditionella rörformade mikrofonuppsättningar fästa med tejp eller hållare är 147AX: s monteringsmetod mycket mer stabil och mindre känslig för vibrationer.

Därför, vid de ljudnivåer som förväntas hittas i motorrummet, ger 147AX ett bra signal-till-brusförhållande även när det är monterat på en vibrerande struktur.

Liten formfaktor

Som en ytmonterad mikrofon kan 147AX användas där en traditionell 1/2 "mikrofonuppsättning är för stor. Låg höjd möjliggör placering i svårtillgängliga små hålrum och nära hårda reflekterande ytor, vilket gör det möjligt att installera en Mikrofon där en traditionell ½ ”mikrofonuppsättning är för stor att använda.

Denna fördel gör det enklare att definiera mikrofonplacering och att ha identiska inställningar under en lång tid och över modeller för att dokumentera effekterna av förändringar. Dessutom kommer det ofta att vara lättare att placera mikrofoner nära de enskilda bruskällorna som måste undersökas.

Tryckfältsvar

147AX är en tryckmikrofon. Där en fritt fältmikrofon är utformad med en högfrekvent rullning för att kompensera för effekterna av sin egen närvaro i ljudfältet, är svaret på en tryckmikrofon platt. Därför, när de monteras vid gränsen för ljudfältet inuti motorns fack, är en lågprofilmikrofonmikrofon det bättre valet, särskilt vid höga frekvenser.

Vindruta

En speciell vindruta är tillgänglig för 147AX och kan vara ett genomförbart alternativ när det placeras i närheten av luftflödet, t.ex. en fan.

Integrerad kraftled för statusindikering

En integrerad LED ger statusinformation om power-up och kontroller, vilket gör det enkelt att verifiera att mikrofonen är redo att mäta. Om det finns en felaktig anslutning kommer lysdioden inte att tändas under power-up. LED kommer att tändas när TEDS -chipet läses.

Gynn

De omfattande försiktighetsåtgärder som vidtas för att göra 147AX immun mot negativa testvillkor resulterar i ett antal fördelar som alla översätter till tids sparade och lägre ägandekostnader. Den totala livslängd för mikrofonuppsättningen kommer att vara många gånger den för en konventionell mikrofonuppsättning som måste kasseras på grund av skador från smuts, fukt, chock och vibrationer. System- och inställningsrelaterade kostnader minimeras också på grund av den exakta och lätt reproducerbara platsen för mikrofonerna som möjliggörs av Magmount^Tm Monteringssystem som möjliggör väl definierade mätpunkter och mycket repeterbara mätningar.

• 147AX är en tryckmikrofon. Till skillnad från en fritt fältmikrofon kommer det inte att underskatta ljudtrycket i tryckfältförhållandena inuti en motorrum.
• Samma mikrofonuppsättning kan förbli monterad i en testkonfiguration under längre tid eller återmonteras mycket snabbt.
• Mätpunkter kan identifieras och beskrivas exakt.
• Mätuppsättningar kan återskapas enkelt och exakt, vilket säkerställer mycket god repeterbarhet mellan mätningar.
• Separata testresultat är omedelbart jämförbara eftersom samma stabila mikrofoner används vid exakt samma positioner.
• TPA- och heta motormätningar kan enkelt jämföras.
• Skyddsnätet med sina skyddsfilter kan enkelt bytas ut, till exempel innan smuts och oljemistan är tilltäppta näten.
• CCP (Constant Current Power) -tekniken möjliggör en låg kostnad per mätkanal.

Dessa fördelar innebär att 147AX inte bara säkerställer en låg ägandekostnad utan kommer också att bidra till att påskynda utvecklingsprocessen genom att förbättra kvaliteten på dina mätningar och minska uppsättningstiden, faktorer som översätter till konkurrensfördelar.

Kompatibilitet

147AX kräver en konstant ström på 2 mA och en BNC -kontakt. Redo att använda standardkoaxförlängningskabelaggregat av olika typer och längder finns tillgängliga. Vattentäta, värme- och kemiska resistenta förlängningskablar finns också tillgängliga. Det är IEEE 1451.4 TEDS v. 1.0 Komplaterande. Om din mätplattform stöder givares elektroniska datablad (TED) kommer du att kunna läsa och skriva data som egenskaper och kalibreringsdata.

Systemverifiering

Den integrerade poweron -indikationen och funktionaliteten hos TED: er är mycket användbara för att bestämma vilken mikrofon som är ansluten till vilken ingångskanal. Det är emellertid inte en kontroll av om mikrofonen är inom specifikationer eller inte.

För daglig verifiering och kontroll av din mätinställning rekommenderar vi att du använder en ljudkälla som GRAS 42AG multifunktionsljudkalibrator med kalibreringsadaptern som är en del av leveransen.

Kalibreringsdata

Kalibreringsdata för varje enskild mikrofonuppsättning kan nås online via serienumret. På detta sätt kan du enkelt ladda ner och konfigurera din analysator med kalibreringsdata. Tillgängliga online är också korrigeringsdata för skyddsnätet i ett format som din analysator kan läsa på www.gras.dk/e-data.

Grasstopp

När vårt FoU -team utvecklar en mätmikrofon måste det genomgå de mest krävande testerna för att bevisa att det tål våra kunders dagliga testvillkor. Med hjälp av en serie mycket accelererade livstidstester (HALT) ser vi till att våra mikrofoner lever upp till den höga kvaliteten och precisionen som våra kunder har förväntat sig och lita på. Våra stopptester påskyndar aktivt livslängden för en mikrofon genom att simulera hanteringen och använda den utsätts för i verkliga situationer. Genom stresstest till gränserna har vi kunnat optimera designen för robusthet och stabilitet.

Service, garanti och reparation

När du lämnar fabriken har alla GRAS -mikrofoner kalibrerats i en kontrollerad laboratoriemiljö med hjälp av spårbar kalibreringsutrustning. Beroende på användning, mätmiljö och interna kvalitetskontrollprogram rekommenderar vi att mikrofonen kalibreras minst en gång om året.

Vi erbjuder två typer av kalibrering som en valfri service efter försäljning: GRAS Tracable Calibration och GRAS Accredited Calibration.

GRAS Tracable Calibration är en spårbar kalibrering som utförs av utbildad personal under kontrollerade förhållanden enligt etablerade förfaranden och standarder. Detta är identiskt med den stränga kalibreringen som alla GRAS -mikrofoner utsätts för som en integrerad del av vår kvalitetssäkring.

GRAS -ackrediterad kalibrering utförs av GRAS -ackrediterade kalibreringslaboratoriet som har ackrediterats i enlighet med ISO 17025 av Danak, den danska ackrediteringsfonden. Om du vill ha en ny mikrofonuppsättning levererad med en ackrediterad kalibrering istället för standardfabrikskalibreringen, ange detta när du beställer.

Alla delar tillverkas och monteras på fabriken i Danmark av skickliga och dedikerade operatörer i en verifierad renrumsmiljö. Vår garanti mot defekta material och utförande är 5 år.

147AX är patenterad i Europa.
