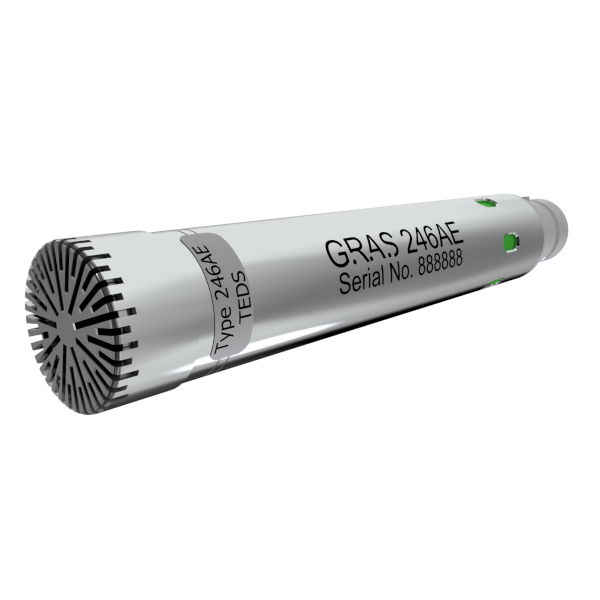

GRAS 246AE 1/2'' CCP Free-field Standard SysCheck2™ Microphone Set
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
GRAS 246AE med SysCheck2™ är en ½″ fri fältmikrofonuppsättning och är därför optimerad för alla akustiska tillämpningar där platsen för den huvudsakliga ljudkällan är känd och mikrofonen kan riktas direkt mot den för att säkerställa 0° incidens.
Upptäck möjligheterna
Mer information
Beskrivning
GRAS 246AE 1/2 '' CCP Free-Field Standard Syscheck2 ™ Microphone Set
Introduktion
GRAS 246AE MED SYSCHECK2 ™ är en ½ ″ -fältmikrofonuppsättning och är som sådan optimerad för alla akustiska applikationer där platsen för huvudljudkällan är känd och mikrofonen kan pekas direkt på den för att säkerställa 0 ° förekomst.GRAS 246AE är en variant av 46AE som innehåller Syscheck2 -funktionalitet, vilket gör den idealisk för allmän akustisk testning och överensstämmer med IEC 61094 WS2F och IEC 61672 Klass 1.
SYSCHECK2-funktionalitet kan nås med många datainsamlingssystem, men erbjuder sömlös plug-and-play-drift med Audio Precisions APX-datainsamlingsprogramvara.
Syscheck2 och Teds
Verifiering med Syscheck2*SYSCHECK2 är en GRAS-PATENTED TEKNIK för att verifiera mätkedjan integritet. Detta verifieringsverktyg utför fjärrhälsokontroll på mikrofoner, kanalförstärkning och kabelintegritet. Verifieringarna görs på varje SYSCHECK2-aktiverad mikrofon ansluten till en CCP-kraftmodul med givare Electronic Data Sheet (TEDS) -stöd och mätprogramvara med ett klick. SYSCHECK2-aktiverade mikrofoner tillhandahåller också miljödata på begäran (temperatur, barometriskt tryck och luftfuktighet). SysCheck2 -funktionalitet är särskilt bekväm när mikrofonerna placeras där fysisk verifiering är en risk (till exempel om mikrofonerna är dolda i komplexa mekaniska strukturer, såsom kopplingar eller specialiserade testboxar på produktionslinjer), är platserna svåra eller farliga att nå att nå eller om det används i en distribuerad mätning där det finns många mikrofoner utspridda över ett stort område.
Syscheck2-mikrofoner är utrustade med en ultralät kraftmikrokontroller belägen i mikrofonförstärkaren. Denna mikrokontroller kan producera en referenssignal som kan jämföras med en referensmätning för att bestämma mätkedjestatusen. Förändringar i mikrofon- eller kabelkapacitans, kanalförstärkning eller oväntad användning av ett filter kommer att resultera i en mätavvikelse och kommer att återspeglas i en förändring i utgången från mätkanalen. När det har upptäckts kan problemet undersökas och sedan korrigeras.
Mikrofonen kan ställas in för att visa visuella ledtrådar till mätkedjans hälsa och kan användas för enkel identifiering av specifika mikrofoner. Vid utvärderingen av mätkedjans hälsa kan Syscheck2 upptäcka mikrofonkänslighet eller kanalförstärkningsförändringar större än 0,3 dB. Dessutom förvärvar mikrofonen data om lokala miljökonditoner, inklusive temperatur, tryck och fuktighet. Dessa data kan hjälpa till med spårbarheten hos förvärvade data och hjälpa till att förfina tester för att minska antalet felaktiga pass-fail-resultat på en produktionslinje.
Full SYSCHECK2 -funktionalitet är klar för användning ur rutan när den är ansluten till kompatibla AP- och Siemens -inställningar. AP -inställningar kan bestå av APX 500 mätprogramvara med gras 12ba, 12BB eller 12be kraftmoduler och en Ljudprecision APX -serieanalysator eller med en Ljudprecision APX -serieanalysator Med CCP och TEDS läs/skrivkabiliy. Siemens -inställningar kräver Siemens SimCenter Testlab Signature Acquisition Med en 12bx eller liknande kraftmodul och analysatorkombination med CCP och TEDS läs/skrivkabiliy.
Alla funktioner är emellertid tillgängliga med en lämplig CCP-baserad kraftmodul, analysator och datainsamlingssystem efter installation med GRAS-levererade programvaruutvecklingssats (SDK) eller vårt SDK och ett applikationsprogrammeringsgränssnitt (API), beroende på ditt system.
Systemverifiering med TEDS
TEDS är mycket användbart för att bestämma vilken mikrofon som är ansluten till vilken ingångskanal och innehåller relevant information som behövs av Syscheck2 och andra verktyg som används för mätinställning och verifiering. Det är emellertid inte i sig en kontroll av huruvida mikrofonen är inom specifikationer eller inte.
Design
GRAS 246AE är en högpresterande ½ ″ fritt fältmikrofonuppsättning för mätning av medelstora ljudtrycksnivåer. I vår rentrumsmiljö är uppsättningen monterad och förseglad med en etikett.Syscheck2 -mikrofoner har också tre RGB -lysdioder inbyggda i mikrofonen för att ge ett bekvämt visuellt hjälpmedel för att hitta en mätkanal.
Mikrofon
Mikrofonpatronen är den högkvalitativa IEC 61094 WS2F standardiserad Gras 40ae ½ ″ prepolariserad fri-fältmikrofon, utformad för långvarig tillförlitlighet i flera miljöer. Den höga känsligheten och tillförlitligheten har gjort 40AE till den föredragna mätmikrofonen för ljudnivåmätare/analysatorer med CCP-option och som sådan möjliggör IEC 61672 klass 1-mätningar.
Prepolarisationen erhålls genom en elektret som tillförs mikrofonens bakplatta under mycket kontrollerade förhållanden. Elektret laddas sedan för att matcha den angivna mikrofonsensitiviteten.
Förförstärkare
Förförstärkaren är en syscheck2-baserad utveckling av Gras 26ca ½ ″ CCP-standardförförstärkare med BNC-kontakt och baserat på våra välkända kretskortsubstrat. I branschen är dessa kända för sitt låga självbruande, breda frekvensområde och utmärkta Slew Rate-prestanda.
Kompatibilitet
För att utföra som specificerat kräver GRAS 246AE -mikrofonuppsättningen en konstant ströminmatningsmodul som kan leverera 4 mA och 24 V lossad CCP -spänningsförsörjning. Om den konstanta strömförsörjningen är lägre reduceras kapaciteten att köra långa kablar och följaktligen minskas den övre frekvensen. Om spänningsförsörjningen är lägre kommer den att påverka det övre dynamiska området.Mikrofonuppsättningen avslutas med en BNC -kontakt. Redo att använda Coax -kabelaggregat av olika typer och längder finns tillgängliga i såväl standard som anpassade längder.
246AE levereras med generation II TEDS. Kalibreringsdata programmeras i de inbyggda TED: erna enligt IEEE 1451.4 med UDID I27-0-0-0U. Om din mätplattform är TEDS -kompatibel kommer du att kunna läsa och skriva data som egenskaper och kalibreringsdata.
Generation II Teds Chip (DS2431) kan kräva uppdaterad systemprogramvara.
Kalibrering
När man lämnar fabriken har alla GRAS -mikrofoner kalibrerats i en kontrollerad laboratoriemiljö med hjälp av spårbar kalibreringsutrustning. Beroende på användning, mätmiljö och interna kvalitetskontrollprogram rekommenderar vi att mikrofonen kalibreras minst en gång om året.Två typer av kalibrering erbjuds som valfri service efter försäljning: GRAS Tracable Calibration och GRAS Accredited Calibration.
GRAS Tracable Calibration är en spårbar kalibrering som utförs av utbildad personal under kontrollerade förhållanden enligt etablerade förfaranden och standarder. Detta är identiskt med den stränga kalibreringen som alla GRAS -mikrofoner utsätts för som en integrerad del av vår kvalitetssäkring.
GRAS -ackrediterad kalibrering utförs av GRAS -ackrediterade kalibreringslaboratoriet som har ackrediterats i enlighet med ISO 17025 av Danak, den danska ackrediteringsfonden.
Om du vill ha en ny mikrofonuppsättning levererad med en ackrediterad kalibrering istället för standardfabrikens kalibrering, ange detta vid beställning.
För efterföljande, nödvändig akustisk verifiering och kontroller av din mätinställning, rekommenderar vi att du använder en ljudkälla som Gras 42ag Ljudkalibrator. För känslighetskalibrering rekommenderar vi att du använder en referensljudkälla som GRAS 42AP Intelligent Pistonphone.
Lär dig mer på kalibrering.
Grasstopp
När vårt FoU -team utvecklar en mätmikrofon måste det genomgå de mest krävande testerna för att bevisa att det tål våra kunders dagliga testvillkor. Med hjälp av en serie mycket accelererade livstidstester (HALT) ser vi till att våra mikrofoner lever upp till den höga kvaliteten och precisionen som våra kunder har förväntat sig och lita på. Våra stopptester påskyndar aktivt livslängden för en mikrofon genom att simulera hanteringen och använda den utsätts för i verkliga situationer.För mer om stopp, se Stoppa stresstestning.
Kvalitet och garanti
GRAS-mikrofonuppsättningar är gjorda av komponenter från vår beprövade standardportfölj och är alla tillverkade av högkvalitativa material och märkesdelar som valdes och bearbetades för att säkerställa livslång stabilitet och robusthet.Alla delar tillverkas och monteras på fabriken i Danmark av skickliga och dedikerade operatörer i en verifierad renrumsmiljö. Mikrofonmembranet, kroppen och det unika skyddsnätet är tillverkat av högkvalitativt rostfritt stål och gör mikrofonen inställd resistent mot fysiska skador samt korrosion orsakad av aggressiv luft eller gaser.
Detta tillsammans med den verkställda guldpläterade mikrofonterminalen garanterar en mycket tillförlitlig anslutning. Tack vare hög kvalitet är vår garanti mot defekta material och utförande fem år.
Service
Om du av misstag skadar membranet på en GRAS-mikrofon kommer vi i de flesta fall att kunna byta ut den till en mycket rimlig kostnad och kort vändtid. Detta skyddar inte bara din investering utan uppfyller också din kvalitetssäkringsavdelning eftersom du inte behöver oroa dig för nya serienummer etc.* NOTERA: SYSCHECK2 är ett verifieringsverktyg, inte ett kalibreringsverktyg. SYSCHECK2 kan inte användas för att korrigera mikrofonsensitivitet. Medan Syscheck2 har förmågan att upptäcka små variationer i den fullständiga mätkedjan från förvärvshårdvaran till mikrofonmembranet, kan den inte upptäcka oväntade fysiska förändringar i närheten av mikrofonen (som en glömd kalibrator som täcker mikrofonpatronen). Syscheck2 kan inte upptäcka fel på grund av osannolika scenarier med fel som kommer från flera källor som lägger till och avbryter varandra. Hoppa tillbaka till fotnot * i texten↩
Dokument
GRAS 246AE 1/2 "CCP Free-Field Standard Syscheck2 ™ Microphone Set
GRAS 246AE 1/2 "CCP Free-Field Standard Syscheck2 ™ Microphone Set DatabladAlternativ
