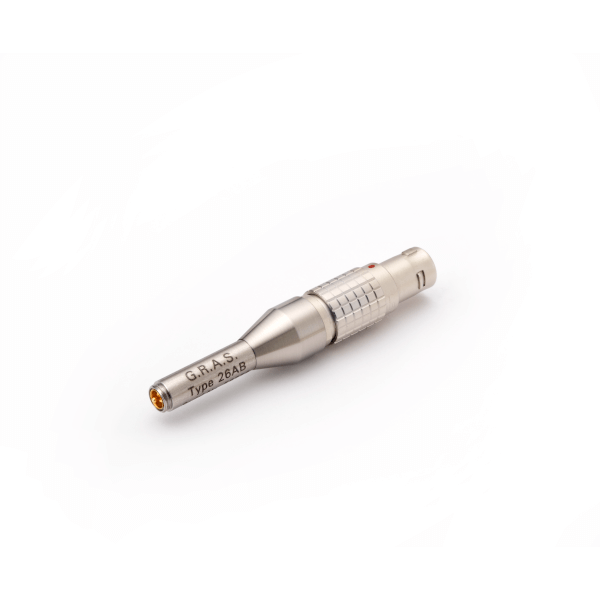

GRAS 26AB 1/4''-1/2'' Universal Preamplifier with Integrated Connector
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
Alla GRAS mikrofonförstärkare är baserade på en liten keramisk tjockfilmssubstrat med en mycket hög ingångsimpedans. Det keramiska substratet är skyddat av en skyddsrings för att minimera påverkan av oönskad kapacitans och mikrofonisk störning.
Upptäck möjligheterna
Mer information
Beskrivning
GRAS 26AB 1/4 ''-1/2 '' universell förförstärkare med integrerad kontakt
Design
Alla GRAS-mikrofonförförstärkare är baserade på ett litet keramiskt tjockt-film-underlag med en mycket hög inmatningsimpedans. Det keramiska substratet är skyddat av en skyddsring för att minimera påverkan av herrelös kapacitans och mikrofonisk störning. Höljet är tillverkat av rostfritt stål för maximal styrka och hållbarhet. De små dimensionerna av dessa förförstärkare säkerställer tillförlitlig drift under fuktiga förhållanden på grund av värmen som genereras av den inre kraftfördelningen.Dessa förförstärkare är kompatibla med ½ ″ mikrofoner enligt definitionen i International Standard IEC1094 mätmikrofoner, del 4: Specifikationer för arbetande standardmikrofoner. Monteringstråden (11,7 mm - 60 UNS -2) är kompatibel med andra tillgängliga märken av liknande mikrofonförförstärkare.
Dynamisk
GRAS 26AB kan hantera både enstaka och dubbelsidiga strömförsörjning. Tillförseln kan variera mellan 28 VDC och 120 VDC ensidiga eller ± 14VDC och ± 60 VDC dubbelsidiga. Vid användning av hög matningsspänning (120VDC eller ± 60VDC) överstiger det dynamiska området 140 dB.Buller
Den elektriska kretsen i GRAS 26AB är byggd på ett keramiskt substrat med utvalda komponenter med låg brus för att få mycket låga självbrus. Det elektriska självbön är så lågt att systembrus huvudsakligen bestäms av mikrofonkapselens termiska brus.Frekvenssvar
Den lågfrekventa avgränsningen av GRAS 26AB-förförstärkare som huvudsakligen bestäms av ingångsimpedansen för förförstärkaren och kapacitansen för mikrofonkapseln. Kapaciteten 20 pf, 6,5 pf och 3 pf är lika med de typiska kapaciteterna på 1/2 ", 1/4" respektive 1/8 "mikrofonkapslar.Den högfrekventa avgränsningen bestäms av förförstärkarens förmåga att driva kapacitiva belastningar (SLEWRATE), orsakad av kabeln. För stora signaler måste effekterna av dessa parametrar redovisas när mätningar utförs. Fig. 4 visar det stora signalresponsen för GRAS 26AB för olika kapacitiva belastningar som motsvarar olika kablelängder. Utgångsnivån är i decibel relativt 1 volt. Typisk kapacitans för kabeln är 100pf/m (30pf/fot).
Anslutning
Förförstärkare GRAS 26AB är försedd med en integrerad 7-stifts LEMO-kontakt. För användning med GRAS 1/2 "Mikrofoner, 1/4" -to-1/2 "Adapter AF0008 levereras. AF0008 är en inline fatadapter som säkerställer minsta inflytande på ljudfältet.
7-stifts lemo-plug 1b hane (ext. Visa)
Dokument
GRAS 26AB 1/4 ''-1/2 '' universell förförstärkare med integrerad kontakt
GRAS 26AB 1/4 ''-1/2 '' Universal förförstärkare med integrerad anslutningsdatabladAlternativ
Video
GRAS 26AB 1/4 ''-1/2 '' universell förförstärkare med integrerad kontakt
Design
Alla GRAS-mikrofonförförstärkare är baserade på ett litet keramiskt tjockt-film-underlag med en mycket hög inmatningsimpedans. Det keramiska substratet är skyddat av en skyddsring för att minimera påverkan av herrelös kapacitans och mikrofonisk störning. Höljet är tillverkat av rostfritt stål för maximal styrka och hållbarhet. De små dimensionerna av dessa förförstärkare säkerställer tillförlitlig drift under fuktiga förhållanden på grund av värmen som genereras av den inre kraftfördelningen.Dessa förförstärkare är kompatibla med ½ ″ mikrofoner enligt definitionen i International Standard IEC1094 mätmikrofoner, del 4: Specifikationer för arbetande standardmikrofoner. Monteringstråden (11,7 mm - 60 UNS -2) är kompatibel med andra tillgängliga märken av liknande mikrofonförförstärkare.
Dynamisk
GRAS 26AB kan hantera både enstaka och dubbelsidiga strömförsörjning. Tillförseln kan variera mellan 28 VDC och 120 VDC ensidiga eller ± 14VDC och ± 60 VDC dubbelsidiga. Vid användning av hög matningsspänning (120VDC eller ± 60VDC) överstiger det dynamiska området 140 dB.Buller
Den elektriska kretsen i GRAS 26AB är byggd på ett keramiskt substrat med utvalda komponenter med låg brus för att få mycket låga självbrus. Det elektriska självbön är så lågt att systembrus huvudsakligen bestäms av mikrofonkapselens termiska brus.Frekvenssvar
Den lågfrekventa avgränsningen av GRAS 26AB-förförstärkare som huvudsakligen bestäms av ingångsimpedansen för förförstärkaren och kapacitansen för mikrofonkapseln. Kapaciteten 20 pf, 6,5 pf och 3 pf är lika med de typiska kapaciteterna på 1/2 ", 1/4" respektive 1/8 "mikrofonkapslar.Den högfrekventa avgränsningen bestäms av förförstärkarens förmåga att driva kapacitiva belastningar (SLEWRATE), orsakad av kabeln. För stora signaler måste effekterna av dessa parametrar redovisas när mätningar utförs. Fig. 4 visar det stora signalresponsen för GRAS 26AB för olika kapacitiva belastningar som motsvarar olika kablelängder. Utgångsnivån är i decibel relativt 1 volt. Typisk kapacitans för kabeln är 100pf/m (30pf/fot).
Anslutning
Förförstärkare GRAS 26AB är försedd med en integrerad 7-stifts LEMO-kontakt. För användning med GRAS 1/2 "Mikrofoner, 1/4" -to-1/2 "Adapter AF0008 levereras. AF0008 är en inline fatadapter som säkerställer minsta inflytande på ljudfältet.7-stifts lemo-plug 1b hane (ext. Visa)
