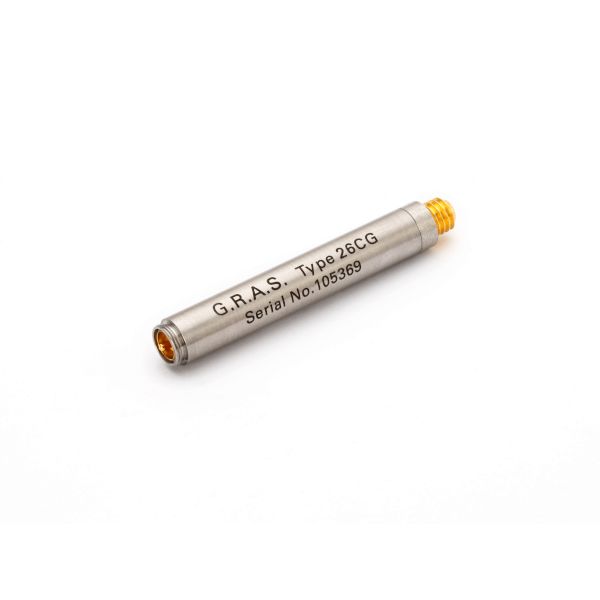

GRAS 26CG 1/4" CCP-förstärkare med Microdot-kontakt, Låg frekvens
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
Alla GRAS mikrofonförstärkare är baserade på ett litet keramiskt tjockfilmssubstrat med en mycket hög ingångsimpedans. Det keramiska substratet är skyddat av en skyddsring för att minimera påverkan av oönskad kapacitans och mikrofonisk interferens.
Upptäck möjligheterna
Mer information
Beskrivning
GRAS 26CG 1/4 "CCP -förförstärkare med Microdot -anslutning, låg frekvens
Typiska applikationer
- Infra-ljudmätningar
- Mätningar på låg nivå
- Allmänt förförförstärkare
- Använd med 40AZ ½ ″ fritt fältmikrofon, lågfrekvent
Specialegenskaper
- Brett frekvensområde
- Låg avskärningsfrekvens
- Låg ljudnivå
GRAS 26CG kan enkelt anslutas till alla IEPE -ingångar eller till en GRAS 12AQ eller 12al strömförsörjning.
26cg levereras med ett inbyggt TEDS-chip och kan programmeras som en kombinerad enhet med en mikrofon monterad. Det kan användas med alla GRAS -prepolariserade mikrofoner.
Design
Alla GRAS-mikrofonförförstärkare är baserade på ett litet keramiskt tjockt-film-underlag med en mycket hög inmatningsimpedans. Det keramiska substratet är skyddat av en skyddsring för att minimera påverkan av stray kapacitans och mikrofonisk störning.Höljet är tillverkat av rostfritt stål för maximal styrka och hållbarhet. De små dimensionerna av denna förförstärkare säkerställer tillförlitlig drift under fuktiga förhållanden på grund av värmen som genereras av den inre kraftfördelningen.
Dynamisk
Den nedre gränsen för det dynamiska området bestäms av brusgolvet. Den övre gränsen för det dymamiska området bestäms av kraftmodulen: typ 12AQ, som kommer till 28 V DC, ger en konstant ström på 4 mA. Detta leder till en maximal utgångsspänning på 8 Vtopp, det dynamiska intervallet därmed överstiger 126 dB.Buller
Den elektriska kretsen i GRAS 26CG-förförstärkaren är byggd på ett keramiskt underlag med användning av utvalda låga bruskomponenter för att få mycket låga självbön. Det elektriska självbön är så lågt att systembrus huvudsakligen bestäms av mikrofonpatronens (Gras 40AZ: s) termiska brus.Frekvenssvar
Den lågfrekventa avgränsningen av 26CG-förförstärkaren bestäms huvudsakligen av ingångsimpedansen för förförstärkaren och kapacitansen för mikrofonkassetten. Kapaciteten 20 pf, 6,5 pf och 3 pf lika med de typiska kapacitanserna på ½ ″, ¼ ″ respektive ⅛ ″ mikrofonpatroner.Den högfrekventa avgränsningen bestäms av förförstärkarens förmåga att driva kapacitiva belastningar (SLEWRATE), orsakad av kabeln. För stora signaler måste effekterna av dessa parametrar redovisas när mätningar utförs.
GRAS 26CG används vanligtvis med GRAS 40AZ, låg frekvensmikrofonkassett för att nå en -3-dB avstängningsfrekvens runt 0,25 Hz.
Kontakter och adaptrar
26cg förförstärkare är försedd med en mikrodot -kontakt. En adapter (GR0010) för GRAS 1/2 "Mikrofoner ingår.Dokument
GRAS 26CG 1/4 "CCP -förförstärkare med Microdot -anslutning, låg frekvens
GRAS 26CG 1/4 "CCP -förförstärkare med Microdot -anslutning, lågfrekvensdatabladAlternativ
