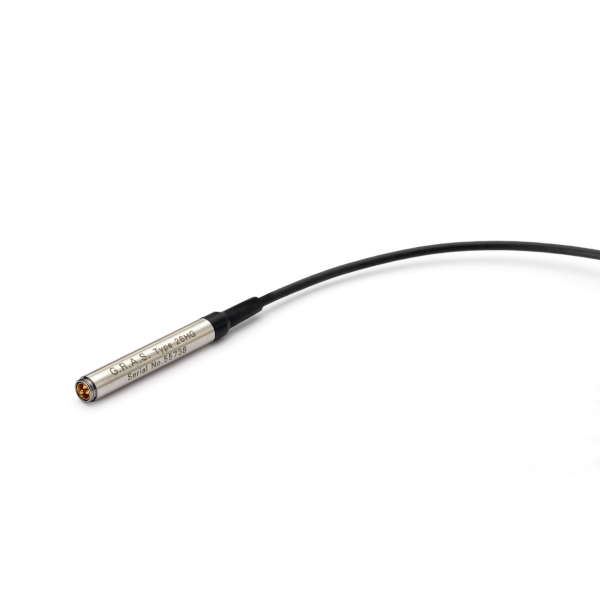

GRAS 26HG 1/4" Preamplifier with 3 m Integrated Cable, Low Frequency
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
Alla GRAS mikrofonförstärkare är baserade på en liten keramisk tjockfilmssubstrat med en mycket hög ingångsimpedans. Det keramiska substratet är skyddat av en skyddsring för att minimera påverkan av oönskad kapacitans och mikrofonisk störning.
Upptäck möjligheterna
Mer information
Beskrivning
GRAS 26HG 1/4 "Förförstärkare med 3 m integrerad kabel, låg frekvens
Design
Alla GRAS-mikrofonförförstärkare är baserade på ett litet keramiskt tjockt-film-underlag med en mycket hög inmatningsimpedans. Det keramiska substratet är skyddat av en skyddsring för att minimera påverkan av stray kapacitans och mikrofonisk störning.Höljet är tillverkat av rostfritt stål för maximal styrka och hållbarhet. De små dimensionerna av denna förförstärkare säkerställer tillförlitlig drift under fuktiga förhållanden på grund av värmen som genereras av den inre kraftfördelningen.
Dynamisk
Typ 26Hg kan hantera både enstaka och dubbelsidiga strömförsörjning. Tillförseln kan variera mellan 28 VDC och 120 VDC ensidiga eller ± 14VDC och ± 60 VDC dubbelsidiga. Vid användning av hög matningsspänning (120VDC eller ± 60VDC) överstiger det dynamiska området 140 dB.Buller
Den elektriska kretsen i typ 26Hg förförstärkare är byggd på ett keramiskt underlag med användning av utvalda låga bruskomponenter för att få mycket lågt självbrus. Det elektriska självbön är så lågt att systembrus huvudsakligen bestäms av mikrofonkapselens termiska brus.Frekvenssvar
Den lågfrekventa avgränsningen av förförstärkaren av typ 26Hg bestäms huvudsakligen av ingångsimpedansen för förförstärkaren och kapacitansen för mikrofonkapseln. Kapaciteten 20 pf, 6,5 pf och 3 pf är lika med de typiska kapaciteterna på 1/2 ", 1/4" respektive 1/8 "mikrofonkapslar.Den högfrekventa avgränsningen bestäms av förförstärkarens förmåga att driva kapacitiva belastningar (SLEWRATE), orsakad av kabeln. För stora signaler måste effekterna av dessa parametrar redovisas när mätningar utförs. Det stora signalresponsen för typ 26Hg för olika kapacitiva belastningar som motsvarar olika kabellängder visas i databladet. Utgångsnivån är i decibel relativt 1 volt. Typisk kapacitans för kabeln är 100 pf/m (30 pf/fot).
Typ 26Hg används vanligtvis med en typ 40an låg frekvensmikrofonkapsel för att nå en -3-dB avstängningsfrekvens runt 0,25 Hz.
Anslutning
Förförstärkare typ 26Hg är försedd med en 3-m lätt kabel som avslutas i en 7-stifts LEMO-serie 1B-kontakt. Kabeln är endast 2,5 mm i diameter och tål temperaturer från 40 OC till +150 OC. En adapter (GR0010) för GRAS 1/2 "Mikrofoner ingår.
7-stifts lemo-plug 1b hane (ext. Visa)
Dokument
GRAS 26HG 1/4 "Förförstärkare med 3 m integrerad kabel, låg frekvens
GRAS 26HG 1/4 "Förförstärkare med 3 m integrerad kabel, lågfrekvensdatabladAlternativ
Video
GRAS 26HG 1/4 "Förförstärkare med 3 m integrerad kabel, låg frekvens
Design
Alla GRAS-mikrofonförförstärkare är baserade på ett litet keramiskt tjockt-film-underlag med en mycket hög inmatningsimpedans. Det keramiska substratet är skyddat av en skyddsring för att minimera påverkan av stray kapacitans och mikrofonisk störning.Höljet är tillverkat av rostfritt stål för maximal styrka och hållbarhet. De små dimensionerna av denna förförstärkare säkerställer tillförlitlig drift under fuktiga förhållanden på grund av värmen som genereras av den inre kraftfördelningen.
Dynamisk
Typ 26Hg kan hantera både enstaka och dubbelsidiga strömförsörjning. Tillförseln kan variera mellan 28 VDC och 120 VDC ensidiga eller ± 14VDC och ± 60 VDC dubbelsidiga. Vid användning av hög matningsspänning (120VDC eller ± 60VDC) överstiger det dynamiska området 140 dB.Buller
Den elektriska kretsen i typ 26Hg förförstärkare är byggd på ett keramiskt underlag med användning av utvalda låga bruskomponenter för att få mycket lågt självbrus. Det elektriska självbön är så lågt att systembrus huvudsakligen bestäms av mikrofonkapselens termiska brus.Frekvenssvar
Den lågfrekventa avgränsningen av förförstärkaren av typ 26Hg bestäms huvudsakligen av ingångsimpedansen för förförstärkaren och kapacitansen för mikrofonkapseln. Kapaciteten 20 pf, 6,5 pf och 3 pf är lika med de typiska kapaciteterna på 1/2 ", 1/4" respektive 1/8 "mikrofonkapslar.Den högfrekventa avgränsningen bestäms av förförstärkarens förmåga att driva kapacitiva belastningar (SLEWRATE), orsakad av kabeln. För stora signaler måste effekterna av dessa parametrar redovisas när mätningar utförs. Det stora signalresponsen för typ 26Hg för olika kapacitiva belastningar som motsvarar olika kabellängder visas i databladet. Utgångsnivån är i decibel relativt 1 volt. Typisk kapacitans för kabeln är 100 pf/m (30 pf/fot).
Typ 26Hg används vanligtvis med en typ 40an låg frekvensmikrofonkapsel för att nå en -3-dB avstängningsfrekvens runt 0,25 Hz.
Anslutning
Förförstärkare typ 26Hg är försedd med en 3-m lätt kabel som avslutas i en 7-stifts LEMO-serie 1B-kontakt. Kabeln är endast 2,5 mm i diameter och tål temperaturer från 40 OC till +150 OC. En adapter (GR0010) för GRAS 1/2 "Mikrofoner ingår.7-stifts lemo-plug 1b hane (ext. Visa)
