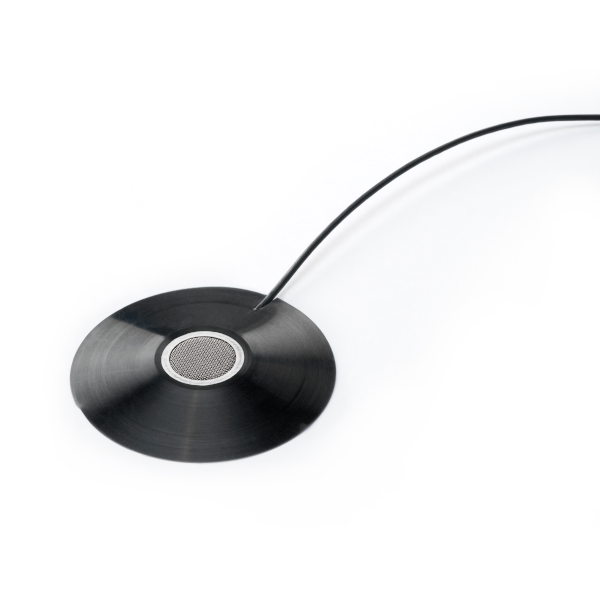

GRAS 40PS-1 CCP Surface Microphone
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
GRAS 40PS-1 är en lågprofil, lätt ytmikrofon för allmänna mätningar på plana och böjda ytor inom aeroakustik, vindtunnelapplikationer och stora arrangemang.
Upptäck möjligheterna
Mer information
Beskrivning
GRAS 40PS-1 CCP ytmikrofon
Typiska applikationer och användning
AeroakustikVindtunnelapplikationer
Stora matriser
Design
GRAS 40PS-1 är en lågprofil, lätt ytmikrofon för mätningar av allmänna ändamål på plana och böjda ytor inom aeroakustik, vindtunnelapplikationer och stora matriser.Frekvensområdet sträcker sig från 10 Hz till 12 kHz och dess dynamiska intervall är under 27 dBA till 145 dB.
Den har en integrerad CCP -förförstärkare med TED enligt IEEE 1451.4 för fjärridentifiering och läsning av kalibrerad känslighet.
Det kräver en konstant strömförsörjning såsom GRAS 12AL 1-kanals CCP-kraftmodul med A-viktningsfilter eller någon annan kompatibel konstantströmförsörjning.
Tryckutjämning är via en ventil placerad på framsidan av mikrofonen precis vid sidan av membranet. Detta gör det lämpligt för användning under förhållanden med snabba statiska tryckförändringar, till exempel på flygplan eller på vägfordon i bergigt land.
40PS-1 har en integrerad 1,5 m koaxialkabel med en mikrodot-kontakt. En adapter till BNC ingår. Det levereras med en smidig löstagbar kiselgummi och limmonteringskuddar. På grund av dess lätthet bidrar den mycket lite massa till tunna plattor.
Tillsammans med någon av GRAS -monteringarna kommer inte profilen för ytmikrofonen att överstiga 3 mm.
Monteringsmetoder
Beroende på omgivande vindhastighet finns det flera metoder för att säkra ytmikrofonen till dess monteringspunkt.När det inte finns någon vind, behöver mikrofonen bara säkras på plats med den dubbelsidiga limplattan (eventuellt trimmad för att matcha storleken på mikrofonen ensam). För låga vindhastigheter, t.ex. På sidan av en bil inkluderar mässan. Vid måttliga vindhastigheter, t.ex. En vindtunnel inkluderar den ensidiga limplattan. Vid höga vindhastigheter, t.ex. Använd aluminiummässan/monteringsplattan och fyra skruvar på flygplanet med ett låghastighetstestflygplan.
Kolvtelefonkalibrering
GRAS 40PS-1 kan enkelt kalibreras med en GRAS-kolvtelefon och RA0145-kalibreringsadaptern.Individuell kalibrering
Alla GRAS -ytmikrofoner kontrolleras och kalibreras individuellt innan du lämnar fabriken.Ett individuellt kalibreringsdiagram levereras med varje mikrofon och inkluderar också ett individuellt tryckfrekvenssvar.
Dokument
GRAS 40PS-1 CCP ytmikrofon
GRAS 40PS-1 CCP Surface Microphone DatabladAlternativ
Video
GRAS 40PS-1 CCP ytmikrofon
Typiska applikationer och användning
AeroakustikVindtunnelapplikationer
Stora matriser
Design
GRAS 40PS-1 är en lågprofil, lätt ytmikrofon för mätningar av allmänna ändamål på plana och böjda ytor inom aeroakustik, vindtunnelapplikationer och stora matriser.Frekvensområdet sträcker sig från 10 Hz till 12 kHz och dess dynamiska intervall är under 27 dBA till 145 dB.
Den har en integrerad CCP -förförstärkare med TED enligt IEEE 1451.4 för fjärridentifiering och läsning av kalibrerad känslighet.
Det kräver en konstant strömförsörjning såsom GRAS 12AL 1-kanals CCP-kraftmodul med A-viktningsfilter eller någon annan kompatibel konstantströmförsörjning.
Tryckutjämning är via en ventil placerad på framsidan av mikrofonen precis vid sidan av membranet. Detta gör det lämpligt för användning under förhållanden med snabba statiska tryckförändringar, till exempel på flygplan eller på vägfordon i bergigt land.
40PS-1 har en integrerad 1,5 m koaxialkabel med en mikrodot-kontakt. En adapter till BNC ingår. Det levereras med en smidig löstagbar kiselgummi och limmonteringskuddar. På grund av dess lätthet bidrar den mycket lite massa till tunna plattor.
Tillsammans med någon av GRAS -monteringarna kommer inte profilen för ytmikrofonen att överstiga 3 mm.
Monteringsmetoder
Beroende på omgivande vindhastighet finns det flera metoder för att säkra ytmikrofonen till dess monteringspunkt.När det inte finns någon vind, behöver mikrofonen bara säkras på plats med den dubbelsidiga limplattan (eventuellt trimmad för att matcha storleken på mikrofonen ensam). För låga vindhastigheter, t.ex. På sidan av en bil inkluderar mässan. Vid måttliga vindhastigheter, t.ex. En vindtunnel inkluderar den ensidiga limplattan. Vid höga vindhastigheter, t.ex. Använd aluminiummässan/monteringsplattan och fyra skruvar på flygplanet med ett låghastighetstestflygplan.
Kolvtelefonkalibrering
GRAS 40PS-1 kan enkelt kalibreras med en GRAS-kolvtelefon och RA0145-kalibreringsadaptern.Individuell kalibrering
Alla GRAS -ytmikrofoner kontrolleras och kalibreras individuellt innan du lämnar fabriken.Ett individuellt kalibreringsdiagram levereras med varje mikrofon och inkluderar också ett individuellt tryckfrekvenssvar.
