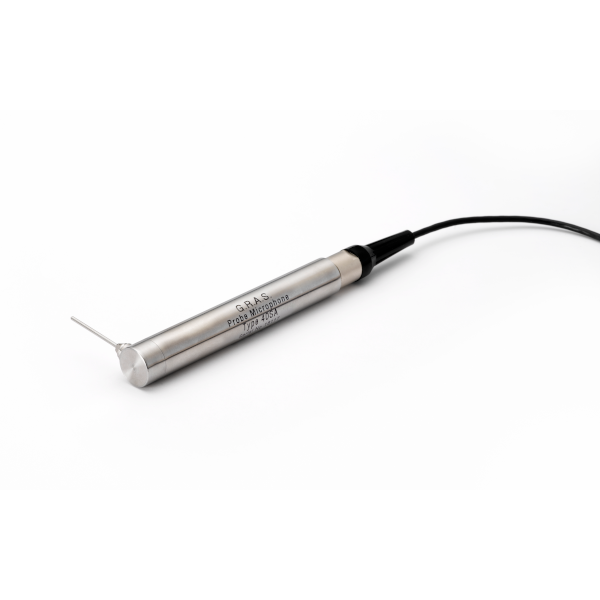

GRAS 40SA Probe Microphone
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
GRAS 40SA är konstruerad med avtagbara probtuber i rostfritt stål som leder det akustiska signalet till en mikrofon inuti höljet på 40SA. Efter att ha uppfattats av mikrofonen överförs det akustiska signalet till en impedansanpassad vågledare som eliminerar oönskade interna reflektioner. Resultatet är en jämn frekvensrespons som sträcker sig från 2 Hz upp till 20 kHz.
Upptäck möjligheterna
Mer information
Beskrivning
Gras 40SA -sondmikrofon
Typiska applikationer och användning
- Mätningar av akustisk impedans
- Mätningssystem
- Mätningar nära fältet
- Mätningar vid höga temperaturer
- Tryckdistributionsmätningar i smallenclosures
Design
GRAS 40SA är konstruerad med löstagbara sondrör i rostfritt stål som leder den akustiska signalen till en mikrofon inuti bostaden i 40SA. Efter att ha avkänt av mikrofonen överförs den akustiska signalen till en impedansmatchande vågguide som eliminerar oönskade interna reflektioner. Resultatet är ett smidigt frekvens-svar som sträcker sig från 2 Hz upp till 20 kHz. Den inre mikrofonen är ansluten till en lågbrusförförstärkare med ett högt dynamiskt intervall; säkerställa ett mätområde från cirka 40 dB till 166 dB Re. 20 μpa. Databladet visar förförstärkarens anslutningar via LEMO -kontakten.GRAS 40SA -sondmikrofonen kompenseras internt för att utjämna det inre trycket på mikrofonen med det statiska trycket vid sondens spets. Det statiska trycket inom 40SA kommer därför att anpassa sig till det statiska trycket som finns vid sondens spets; vilket den gör med en tidskonstant på cirka 0,1 s.
40SA kan användas med olika sondlängder och levereras med fyra standard sondlängder, dvs. 20 mm, 40 mm, 80 mm och 160 mm. Mellanlängder kan göras genom att minska dessa standardlängder. Rostfritt stålrör kan också böjas till en radie så låg som 5 mm utan att nedgradera systemets akustik. Ett flexibelt sondrör tillhandahålls också för användning i mätningar där styva rostfritt stålrör inte är praktiska. Detta nedgraderar emellertid något systemets akustikperform.
Den rätta vinklade designen av 40SA gör den särskilt väl lämpad för mätningar på avgasernas system och andra maskiner i allmänhet samt för att skanna vibrerande ytor såsom högtalarmembran och skåp.
Den kompakta storleken, låg vikt och konstruktion av alla rostfritt stål av 40SA gör den robust, lätt att hantera och lätt att montera.
40SA är försedd med en 3 m integrerad kabel med en 7-stifts LEMO-kontakt. Extensionskablar finns tillgängliga.
