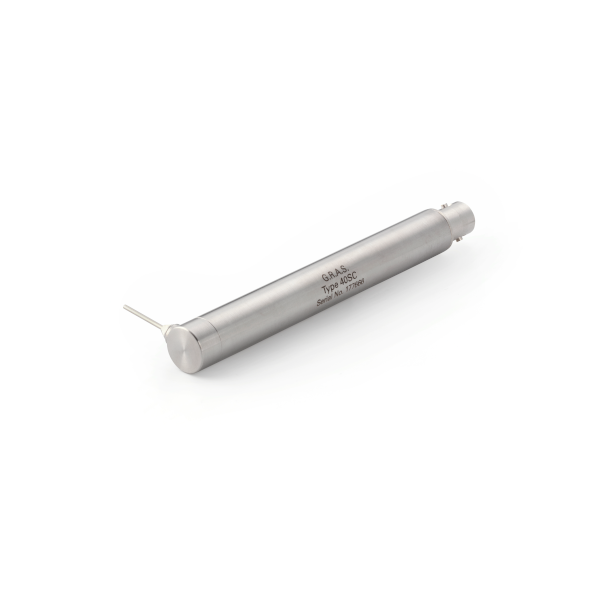

GRAS 40SC CCP Probe Microphone
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
GRAS 40SC är konstruerad med avtagbara rör av rostfritt stål som leder det akustiska signalet till en förpolariserad mikrofon inuti 40SC:s hölje. Efter att ha uppfattats av mikrofonen överförs det akustiska signalet till en impedansanpassad vågledare som eliminerar oönskade interna reflexer
Upptäck möjligheterna
Mer information
Beskrivning
GRAS 40SC CCP -sondmikrofon
Typiska applikationer och användning
- Mätningar av akustisk impedans
- Mätningssystem
- Mätningar nära fältet
- Mätningar vid höga temperaturer
- Tryckdistributionsmätningar i små kapslingar
Design
GRAS 40SC är konstruerad med löstagbara rostfria prober-rör som leder den akustiska signalen till en prepolariserad mikrofon inuti bostaden i 40SC. Efter att ha avkänt av mikrofonen överförs den akustiska signalen till en impedansmatchande vågguide som eliminerar oönskade interna reflektioner. Resultatet är ett smidigt frekvens-svar som sträcker sig från 2 Hz upp till 20 kHz. Den inre mikrofonen är ansluten till en CCP -förförstärkare med ett högt dynamiskt intervall; säkerställa ett mätområde från cirka 40 dB till 160 dB Re. 20 μ PA.Det integrerade BNC-uttaget är för att dra ström från och leverera signalen till en konstantströmförsörjning, t.ex. GRAS 12AL CCP-tillförseln eller någon annan kompatibel konstantströmförsörjning.
CCP -sondmikrofonen 40SC kompenseras internt för att utjämna det inre trycket på mikrofonen med det statiska trycket vid sondens spets. Det statiska trycket inom 40SC kommer därför att anpassa sig till det statiska trycket som finns vid sondens spets; vilket den gör med en tidskonstant på cirka 0,1 s.
40SC kan användas med olika sondlängder och levereras med fyra standard sondlängder, dvs. 20 mm, 40 mm, 80 mm och 160 mm. Mellanlängder kan göras genom att minska dessa standardlängder. Rostfritt stålrör kan också böjas till en radie så låg som 5 mm utan att nedgradera systemets akustik. Ett flexibelt sondrör tillhandahålls också för användning i mätningar där styva rostfritt stålrör inte är praktiska. Detta nedgraderar emellertid något systemets akustiska prestanda.
Den rätta vinklade designen av 40SC gör den särskilt väl lämpad för mätningar på avgassystem och andra maskiner i allmänhet samt för att skanna vibrerande ytor såsom högtalarmembran och skåp.
Den kompakta storleken, låg vikt och konstruktion av hela rostfritt stål av 40SC gör den robust, lätt att hantera och lätt att montera.
Dokument
GRAS 40SC CCP -sondmikrofon
GRAS 40SC CCP -sondmikrofondatabladAlternativ
Video
GRAS 40SC CCP -sondmikrofon
Typiska applikationer och användning
- Mätningar av akustisk impedans
- Mätningssystem
- Mätningar nära fältet
- Mätningar vid höga temperaturer
- Tryckdistributionsmätningar i små kapslingar
Design
GRAS 40SC är konstruerad med löstagbara rostfria prober-rör som leder den akustiska signalen till en prepolariserad mikrofon inuti bostaden i 40SC. Efter att ha avkänt av mikrofonen överförs den akustiska signalen till en impedansmatchande vågguide som eliminerar oönskade interna reflektioner. Resultatet är ett smidigt frekvens-svar som sträcker sig från 2 Hz upp till 20 kHz. Den inre mikrofonen är ansluten till en CCP -förförstärkare med ett högt dynamiskt intervall; säkerställa ett mätområde från cirka 40 dB till 160 dB Re. 20 μ PA.Det integrerade BNC-uttaget är för att dra ström från och leverera signalen till en konstantströmförsörjning, t.ex. GRAS 12AL CCP-tillförseln eller någon annan kompatibel konstantströmförsörjning.
CCP -sondmikrofonen 40SC kompenseras internt för att utjämna det inre trycket på mikrofonen med det statiska trycket vid sondens spets. Det statiska trycket inom 40SC kommer därför att anpassa sig till det statiska trycket som finns vid sondens spets; vilket den gör med en tidskonstant på cirka 0,1 s.
40SC kan användas med olika sondlängder och levereras med fyra standard sondlängder, dvs. 20 mm, 40 mm, 80 mm och 160 mm. Mellanlängder kan göras genom att minska dessa standardlängder. Rostfritt stålrör kan också böjas till en radie så låg som 5 mm utan att nedgradera systemets akustik. Ett flexibelt sondrör tillhandahålls också för användning i mätningar där styva rostfritt stålrör inte är praktiska. Detta nedgraderar emellertid något systemets akustiska prestanda.
Den rätta vinklade designen av 40SC gör den särskilt väl lämpad för mätningar på avgassystem och andra maskiner i allmänhet samt för att skanna vibrerande ytor såsom högtalarmembran och skåp.
Den kompakta storleken, låg vikt och konstruktion av hela rostfritt stål av 40SC gör den robust, lätt att hantera och lätt att montera.
