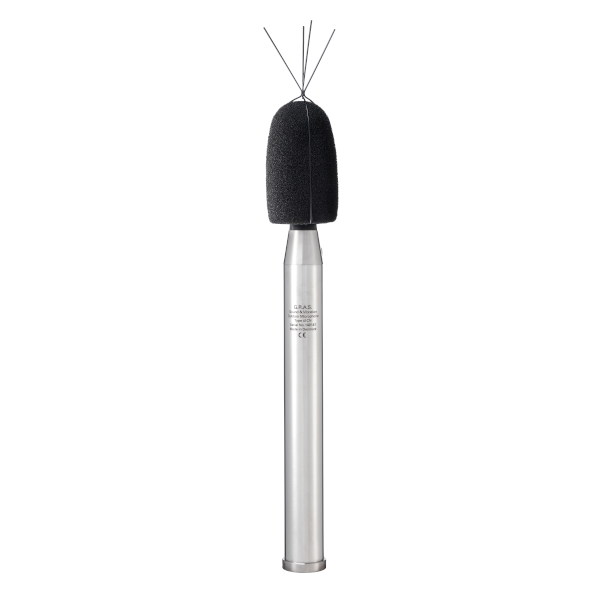

GRAS 41CN Permanent Outdoor Microphone System for community noise
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
Typiska tillämpningar och användning
- Permanent övervakning av utomhusljud
- Övervakning av flygplatsljud
- IEC 60651 Typ 1 ljudmätningar
Upptäck möjligheterna
Mer information
Beskrivning
GRAS 41CN Permanent utomhusmikrofonsystem för samhällsbrus
Typiska applikationer och användning
- Övervakning av permanent utomhusbru
- Gemenskapsnöpparövervakning
- IEC 60651 Bullermätningar av typ 1
Design
Det uppfyller IEC 651 Typ 1 och ANSI S1.41983 Krav på typ 1 och kan användas med alla lämpliga elektroniska ljud- eller vibrationsmätningssystem. Det är PTB -godkänt som en del av ett IEC 651 -typ 1 -system.En 1/2-tums precisionskondensormikrofon och tjockfilmförförstärkare säkerställer maximal stabilitet och prestanda. Både mikrofon och hölje är tillverkade av rostfritt stål.
Exakta kalibreringskontroller på plats vid 1000 Hz är aktiverade när som helst via ett inbyggt elektrostatiskt ställdon och testoscillator.
41CN är utrustad med anti-fågelspikar, en vindruta och ett regnlock som inte försämrar dess akustiska omnidriktade egenskaper. Regnlocket, som innehåller det elektrostatiska ställdonet, förblir på plats när man kalibrerar mikrofonen med en kolvtelefon. Det stora dynamiska intervallet för 41CN erhålls via ett tvillingkretskort med en DC -omvandlare för att leverera 200 V för mikrofonpolarisering samt en 120 V -tillförsel för förförstärkaren. Förstärkarens känslighet kan justeras med 12 dB och förstärkningen inställd på -20 dB, 0 dB eller +20 dB (via ett par kretskorthoppare) för att ge optimala signal-till-brusförhållanden på långa kablar. Förstärkningen är normalt inställd på 0 dB när du lämnar fabriken.
Ett A-viktningsfilter för ökad dynamisk kapacitet ingår. En kretskorthoppare används för att välja antingen A-vikt eller linjär frekvensrespons. A-viktning eller linjärt svar kan specificeras vid beställning, annars kommer linvikt att vara aktiv vid leveransen.
Den inbyggda kalibreringsoscillatorn kan slås på eller av genom att kortsluta en stift till mark i utgångsuttaget på 41CN. Det elektrostatiska ställdonet är fabriksinställt på en kalibreringsnivå på 90 DBRE. 20 μPA vid 1000 Hz. En kalibreringsnivå på 94 dB kan specificeras vid beställning.
Det elektrostatiska ställdonet och mikrofonenheten isoleras elektriskt från höljet på 41CN; Således eliminerar EMC och markslingor.
En kiseldioxid-gel-desikator ligger i den nedre halvan av höljet och ett fuktighetsindikatorfönster för att kontrollera tillståndet för en andra torkare ligger i den övre halvan.
Den inre utluftningen av 41CN är via ett kapillärrör som avslutas under regnlocket, den bär också den kalibreringssignalanslutningen till det elektrostatiska ställdonet. Genom att ta bort regnlocket (vänster tråd) är anslutningen till ställdonet tillgänglig.
När vindrutan tas bort kan enheten lätt kalibreras med en kolvtelefon (utrustad med adapter RA0041); Även om det är sällan nödvändigt eftersom ställdonskalibrering normalt görs regelbundet.
Poladaptern har en g 1 1⁄2-tums tråd (ISO228/1). Stativadaptern kan skruvas direkt till poladaptern. Utgångskontakten för 41CN är beläget under poladaptern och både plugg och kabel är väl skyddade.
Bland de tillgängliga tillbehören är en kalibreringskontrolbox AC0001. Detta har en bly som ansluts direkt till utgångsuttaget för 41CN. AC0001 har uttag för signalutgång, fjärrkontrollkalibrering och extern effekt (12 –18 V DC, t.ex. från en GRAS-nät/linjeadapter AB0002/AB0003 *). Den har också en på/av -omkopplare för lokal kalibreringskontroll.
* AB0002 för 230 V AC; AB0003 för 120 V AC
