GRAS 45BB KEMAR Head & Torso, Non-configured

GRAS 45BB Kemar Head & Torso, icke-konfigurerad

Introduktion

Kemar Head och Torso Simulator introducerades av Knowles 1972 och blev snabbt branschstandarden för hörselstödda tillverkare och forskningseriologer (besök Kemar.us för att läsa hela historien). Gras Kemar har samma dimensioner och akustiska egenskaper som den ursprungliga Kemar från 1972 och är 100% bakåtkompatibel.

När den är utrustad med Pinna-simulator, öronkanalförlängning och IEC 60318-4 öronsimulator, efterliknar Kemar nära de akustiska egenskaperna hos det mänskliga örat.

Kemar uppfyller de internationella standarderna som anges av IEC: 60318-7 och ANSI: S3.36, S3.25.

45BB Kemar är en icke -konfigurerad Kemar - utan en munsimulator. 45 f.Kr. Kemar är identisk, förutom att den har en inbyggd munsimulator. Läs mer om 45 f.Kr. Kemar här.

Design

Antropometriskt huvud och överkropp

Den största skillnaden mellan Kemar och standard kommersiellt tillgängliga huvud- och överkroppssimulatorer (hattar) är att Kemar är byggd på stor statistisk forskning av den genomsnittliga människokroppen - vilket innebär att Kemar har samma akustiska egenskaper som en genomsnittlig människa, inklusive distinkta ansiktsdrag . Därför ger det akustisk diffraktion som liknar den som mötte runt det median mänskliga huvudet och överkroppen, både i närheten och i fjärran. På grund av dess antropometriska form gör den så mer realistiskt än någon annan manikin. Kemar är det enda manikinet med ett förändrat öron-till-axel-förhållande som simulerar både manliga och kvinnliga medianvärden.

Trogen till arvet - men förbättrad

Den nuvarande Kemar har samma dimensioner och akustiska egenskaper som den ursprungliga Kemar, men har utvecklats vidare av GRAS för att möta branschens efterfrågan på realistiska mätningar. Idag, mer än 40 år efter starten, kan Kemar testa alla enheter som innehåller både högtalare och mikrofoner samt utföra binaurala inspelningar av produktljud och musik.

På GRAS skyddar vi Kemars arv, men utvidgar också kontinuerligt utbudet av funktioner och funktioner som leder till nya applikationer och användningar - utan att kompromissa med Kemars ursprungliga form.

2013 genomgick Kemar en betydande föryngring som införde stora förbättringar för att bygga kvalitet, användarvänlighet och konfigurerbarhet. Kemars tidigare glasfiberkonstruktion uppdaterades till en plastkomposit som ger en mer användarvänlig och robustiserad konstruktion. Samtidigt introducerades många andra förbättringar, vilket gjorde Kemar mycket enklare att konfigurera, kalibrera och service.

Användarvänlighet

Det inre av Kemars huvud kan enkelt nås genom att trycka på en knapp och lyfta hårbotten.

Givarna är monterade och tas bort genom en enkel snap-fit-mekanism.

Standard pinnae är tryckmonterade från utsidan. Den antropometriska pinnae är emellertid säkrade från insidan med två skruvar utöver tryckmonteringen.

En skala runt Kemars nacke indikerar huvudvinkeln och möjliggör repeterbara mätningar.

I de flesta fall kan kalibrering göras från utsidan utan att demontera öronsimulatorn. För vissa konfigurationer - med mikrofoner och antropometriska pinnae - demontering av givarna innan kalibrering är nödvändig.



Det inre av Kemars huvud kan enkelt nås genom att trycka på en knapp och lyfta hårbotten.



Montering av halsen är en enkel push -passning.



Givarna är monterade och tas bort genom en enkel snap-fit-mekanism.



En skala runt Kemars nacke indikerar huvudvinkeln och möjliggör repeterbara mätningar.



Standard pinnae är tryckmonterade från utsidan. Den antropometriska pinnae är emellertid säkrade från insidan med två skruvar utöver tryckmonteringen.



I de flesta fall kan kalibrering göras från utsidan utan att demontera öronsimulatorn.

Kabling och anslutningar

All intern kabel är fabriksmonterad. Uttagen för anslutning till öronsimulatorer eller mikrofoner är lättillgängliga på toppen av nacken, sockarna för anslutning till instrumentering finns i nedre delen av ryggen.

Monteringsalternativ

Kemar levereras med två stativadaptrar, en för stativ med 3/8 ”tråd och en för Ø35 mm högtalare.

Typiska applikationer och användning

Ett multikonfigurerbart testverktyg

45BB Kemar Head and Torso, icke-konfigurerad är en Kemar utan några applikationsspecifika tillbehör. Som sådan är denna Kemar avsedd för kunder som vill återanvända tillbehör redan i sin besittning. Men den icke-konfigurerade Kemar är också kärnan i alla konfigurerade 45BB Kemars.

De huvudsakliga applikationsspecifika tillbehören är:

• 60318-4 Ear Simulators, både externt polariserade och prepolariserade
• Ett öronsimuleringssystem med lågt brus, externt polariserat
• ½ tum eller ¼ tum. mikrofoner, externt polariserade och prepolariserade
• Förförstärkare som valts för att matcha den faktiska konfigurationen
• Raka och koniska öronkanalförlängningar, tillverkade av stål
• Raka och koniska öronkanalförlängningar, gjorda av pom
• 12 olika standard pinnae, små och stora, mjuka och hårda, normala eller VA-stil
• 2 Antropometriska pinnae, med antropometrisk concha och öronkanal.

Med dessa kan Kemar konfigureras för ett brett utbud av både standard- och specialapplikationer, vilket gör det till det mest mångsidiga manikinet för antropometriska tester in-situ idag.

Kemar används i olika branscher runt om i världen och är den erkända branschstandarden för antropomorfiska tester på plats inom:

• Hörapparatstest
• Öron- och hörlurtestning
• Ljudinspelning och ljudkvalitetsutvärdering

En Kemar med munsimulator kan konfigureras för headsetprovning och telefontest. Läs mer här.

Kemar finns i ett antal konfigurationer som levereras helt monterade, testade och kalibrerade som kompletta out-of-the-box-system. Varje konfiguration är optimerad för en specifik applikation, med givare (er), förförstärkare, pinna -simulatorer och kablar och tillbehör.

De förkonfigurerade Kemars listas nedan:

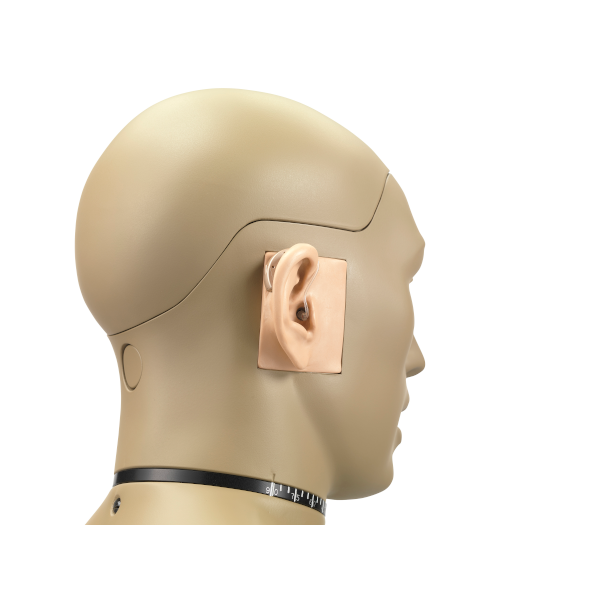

Kemar för hörapparatstest

Enkanalstest av hörapparater


För enkanalstest av hörapparater finns en LEMO-version och en CCP-version. De är konfigurerade med en 60318-4 öronsimulator och stor Pinnae 55 Shore OO. Läs mer här:

GRAS 45BB-1 KEMAR för hörapparatstest, 1-Ch Lemo

GRAS 45BB-2 KEMAR för hörapparatstest, 1-CCP

Test av Binaural hörapparater

För testning av binaurala hörapparater som använder RF-kommunikation finns på liknande sätt konfigurerade Kemars tillgängliga, men dessa använder icke-metall (POM) öronkanalförlängningar och öronhållarplattor som inte stör RF-kommunikation. Läs mer här:

GRAS 45BB-7 Kemar för test av Binaural hörapparat, 2-CH LEMO

GRAS 45BB-8 Kemar för test av Binaural hörapparat, 2-CCP

Kemar för öron- och hörlurtest

Testning av öron och hörlurar

För test av öron och hörlurar är en Kemar konfigurerad med 60318-4 öronsimulatorer och standard stora raka pinnae 55 Shore OO tillgängligt, både i en LEMO och en CCP-version. Läs mer här:

GRAS 45BB-5 KEMAR för öron- och hörlurtest, 2-Ch Lemo

GRAS 45BB-6 Kemar för öron- och hörlurtest, 2-Ch CCP

Testning av öron och hörlurar med antropometriska pinnae


För testning av modernt öron och hörlurar i örat är en Kemar konfigurerad med 60318-4 öronsimulatorer och antropometriska Pinnae 35 Shore OO tillgängligt. Både en LEMO och en CCP -version finns tillgängliga. Den antropometriska pinna introducerar bättre passform och repeterbarhet när man testar antropometriskt formade insatstyper av öron och hörlurar. Läs mer här:

GRAS 45BB-9 KEMAR MED ANTROPOMETRISK PINNA FÖR EAR OCH HÄRFOLTEST, 2-CLEMO

GRAS 45BB-10 Kemar med antropometriska pinnae för öron- och hörlurtest, 2-CCP

Lågbrusstest av öron och hörlurar

För lågbrusstest av öron och hörlurar finns en enda kanal och en dubbelkanalversion. Kombinationen av en speciell lågbrusversion av öronsimulatorn och den antropometriska pinnae introducerar stora förbättringar för passform, noggrannhet, repeterbarhet och låg- och högfrekvent prestanda när man testar öron och hörlurar. Denna Kemar kan också testa vid eller under tröskeln för mänsklig hörsel. Det är tillgängligt för enstaka och dubbelkanaliga tester. Det låga bruset konstgjorda örat är endast tillgängligt i en LEMO-version. Läs mer här:

GRAS 45BB-11 KEMAR MED ANTROPOMETRISK PINNE för lågbrus och hörlurtest, 1-Ch Lemo

GRAS 45BB-12 KEMAR MED ANTROPOMETRISK PINNE för lågbrus och hörlurtest, 2-Ch Lemo

Högfrekvent testning av öron och hörlurar med antropometriska pinnae


För testning av modernt öron och hörlurar i örat är en Kemar konfigurerad med högfrekventa öronsimulatorer och antropometriska Pinnae 35 Shore OO tillgängligt. Högfrekventa öronsimulatorer utvidgar det användbara frekvensområdet till 20 kHz. Både en LEMO och en CCP -version finns tillgängliga. Den antropometriska pinnae introducerar bättre passform och repeterbarhet när man testar antropometriskt formade insatstyper av öron och hörlurar. Läs mer här:

GRAS 45BB-13 KEMAR för högfrekventa test av öron och hörlurar, 2-Ch Lemo

GRAS 45BB-14 KEMAR För högfrekvent test av öron och hörlurar, 2-ch CCP

Hi-res-testning av öron och hörlurar med antropometriska pinnae


För testning av modernt öron och hörlurar i örat är en Kemar konfigurerad med hi-res-öronsimulatorer och antropometriska Pinnae 35 Shore OO tillgängligt. Hi-Res Ear Simulators utvidgar det användbara frekvensområdet till 50 kHz. Både en LEMO och en CCP -version finns tillgängliga. Den antropometriska pinnae introducerar bättre passform och repeterbarhet när man testar antropometriskt formade insatstyper av öron och hörlurar. Läs mer här:

GRAS 45BB-15 KEMAR för högfrekventa test av öron och hörlurar, 2-Ch Lemo

GRAS 45BB-16 KEMAR För högfrekvent test av öron och hörlurar, 2-ch CCP

Kemar för ljudkvalitetsinspelning

En Kemar konfigurerad med 1/2 "tryckmikrofoner för utvärdering av ljudkvalitet och inspelning finns tillgänglig, både i en LEMO och en CCP -version. Läs mer här:

GRAS 45BB-3 Kemar för ljudkvalitetsinspelning, 2-CH LEMO

GRAS 45BB-4 KEMAR för ljudkvalitetsinspelning, 2-CCP

Kemar med munsimulator

Förutom 45BB Kemars finns ett antal förkonfigurerade Kemars med munsimulator. Dessa är:

GRAS 45BC-1 KEMAR FÖR HEADSET TEST, 2-CH LEMO

GRAS 45BC-2 KEMAR för headsettest, 2-CCP

GRAS 45BC-3 KEMAR FÖR TELEMPEST, 1-CH LEMO

GRAS 45BC-4 KEMAR FÖR TELEMPEST, 1-CCP

GRAS 45BC-9 Kemar med munsimulator och antropometriska pinnae för headsettest, 2-CLEMO

GRAS 45BC-10 Kemar med munsimulator och antropometriska pinnae för headsettest, 2-CCP

GRAS 45BC-11 Kemar med munsimulator och antropometriska pinnae för lågbrus headset-test, 1-Ch Lemo

GRAS 45BC-12 Kemar med munsimulator och antropometriska pinnae för lågbrus headset-test, 2-Ch Lemo

GRAS 45BC-13 KEMAR för högfrekventa headset-test, 2-Ch Lemo

GRAS 45BC-14 KEMAR för högfrekventa headset-test, 2-CCP

GRAS 45BC-15 KEMAR FÖR HI-RES HEADSET TEST, 2-CH LEMO

GRAS 45BC-16 KEMAR FÖR HI-RES HEADSET TEST, 2-CCP

Prestanda och garanti

Kemar är tillverkad av komponenter från vår standardportfölj och tillverkas av högkvalitativa material och märkesdelar som valdes och bearbetades för att säkerställa livslång stabilitet och robusthet. Detta gör att vi kan erbjuda två års garanti mot defekt material och utförande.
Undantag: Mikrofoner som ingår i Kemar som för dessa gäller vår normala 5-åriga garanti. Garantitiden för kablar är 6 månader.

GRAS 45BB Kemar Head & Torso, icke-konfigurerad

GRAS 45BB Kemar Head & Torso, icke-konfigurerad datablad
