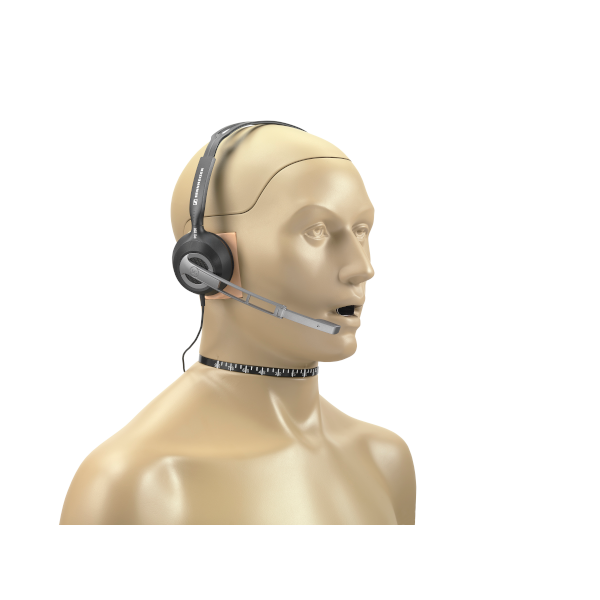

GRAS 45BC-12 KEMAR with Mouth Simulator and Anthropometric Pinnae for Low-noise Headset Test, 2-Ch LEMO
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
45BC-12 är en KEMAR med mun-simulator, antropometriska öron och lågljuds öronsimulatorer för 2-kanals lågljuds headsettest. Den levereras fullt konfigurerad, individuellt kalibrerad och redo att använda. Förutom ett systemkalibreringscertifikat ingår ett USB-minne med simuleringsdata.
Upptäck möjligheterna
Mer information
Beskrivning
GRAS 45BC-12 Kemar med munsimulator och antropometriska pinnae för lågbrus headset-test, 2-Ch Lemo
Introduktion
Kemar Head och Torso Simulator introducerades av Knowles 1972 och blev snabbt branschstandarden för hörselstödda tillverkare och forskningseriologer (besök Kemar.us för att läsa hela historien). Det är baserat på världsomspännande genomsnittliga mänskliga och kvinnliga huvud- och överkroppsdimensioner. Det uppfyller kraven i ANSI S3.36/ASA58-2012 och IEC 60318-7: 2011.Det nuvarande Kemar -huvudet och överkroppen har samma dimensioner och akustiska egenskaper som den ursprungliga Kemar, men har utvecklats vidare av GRAS för att möta branschens efterfrågan på realistiska mätningar av hörapparater, hörlurar och headset. Det ger akustisk diffraktion som liknar den som mötte runt det median mänskliga huvudet och överkroppen, både i närheten och i fjärran.
Eftersom alla förkonfigurerade 45BC Kemars består av samma grundläggande 45BC Kemar icke-konfigurerade, plus en uppsättning applikationsspecifika tillbehör, erhålls hela informationen om en given Kemar-konfiguration genom att kombinera informationen om 45BC Kemar icke-konfigurerade och informationen För en given konfigurerad version som finns i den nuvarande texten. Läs om den icke-konfigurerade Kemar här.
Design
45bc-12 är en Kemar med munsimulator, antropometriska pinnae och lågbrus-öronsimulatorer för 2-kanals lågbrushuvudtest. Det levereras helt konfigurerat, individuellt kalibrerat och redo för användning. Förutom ett systemkalibreringscertifikat ingår ett USB -flashminne med simuleringsdata.De tillbehör som är specifika för denna konfiguration listas på fliken Beställningsinformation.
De huvudsakliga konfigurationsspecifika komponenterna i 45BC-12 är GRAS 44AA-munnsimulatorn, GRAS 43BB lågbrus-öronsimulatorsystem och KB5000/KB5001 antropometriska pinnae.
44AA-munnsimulatorn enligt ITU-T REC. P51 med inbyggd kraftförstärkare
Den maximala kontinuerliga signalen som munnen kan producera i 1/3-oktavband är 100dB re. 20μPA i frekvensområdet 100Hz till 16 kHz. Dess högtalare accepterar en extern signal antingen direkt eller via sin egen inbyggda effektförstärkare (när strömmen appliceras).
Det 43BB lågbrus öronsimulatorsystemet
I grund och botten består 43BB av en IEC 60318-4 öronsimulator och ett 40HT lågbrusmikrofonsystem.
Den inbyggda mikrofonen är 40AH lågbrus ext. Polariserad tryckmikrofon har ett speciellt reducerat brusgolv för att uppnå ett stort dynamiskt intervall.
Under 10 kHz är frekvenssvaret identiskt med en standard IEC 60318-4 öronsimulator. Över 10 kHz resulterar skillnaderna i mikrofonmembranimpedansen i betydande skillnader. Standardörsimulatorn har en hög-Q-resonans på cirka 13,5 kHz relaterad till längd på öronkanalen och membranimpedansen. I den låga brusversionen av öronsimulatorn ersätts den enda hög-Q-resonansen av två resonanser. En del av utformningen av lågbrusmikrofonen är en filterenhet som styr den mekaniska resonansen av den låga brusmikrofonen. Kombinationen av filtret och den låga dämpningen av membranet avbryter den höga toppen av resonansen i simulatorn.
Förförstärkaren är 26hg som liknar GRAS 26AC ¼ ”standardförförstärkare, men med en 40 GΩ-inmatningsimpedans för att möjliggöra lågnivåbrusmätningar. Den har en integrerad lätta kabel avslutad i en 7-stifts LEMO-kontakt som ansluts till 26HT-förstärknings- och filterenheten.
För att slutföra systemet är en speciell kraftmodul en del av leveransen, dvs.12HF 1-kanals kraftmodul för lågbrussystem.
Läs mer om 43BB Lågbrus öronsimulatorsystem.
Den antropometriska pinna
Jämfört med den standardiserade pinnan förkroppsligar den antropometriska PINNA ett antal förbättringar av concha och öronkanalen, i kombination med ökad helig kollaps och förbättrad montering. Den är gjord av mjuk silikon, 35 strand OO -hårdhet.
Den yttre formen på Pinna är identisk med den för den standardiserade Kemar Pinna, men Concha och öronkanalen har modifierats så att de nära efterliknar egenskaperna hos ett riktigt mänskligt örat. Örkanalen har förlängts och är nu en integrerad del av Pinna, som förseglas direkt mot öronsimulatorn. Liksom det mänskliga örat har öronkanalen den första och 2: a böjningen, och gränssnittet med concha är oval. Passning och införingskonsistens förbättras mycket över de cylindriskt eller koniska formade öronkanalförlängningar som används med standard PINNA.
Flexibiliteten i det yttre örat har förbättrats, och när monteringen av högra-aural och cirkum-aural hörlurar kollapsar nu pinna mot huvudet mycket som ett mänskligt öra.
Förutom den traditionella push -monteringen från utsidan är Pinna säkrad med två skruvar från insidan av Kemars huvud. Dessa två skruvar säkerställer att pinna hålls fast på plats. Därför förseglar det perfekt mot öronsimulatorn och huvudet, och det är därför möjligt att montera och demontera nederderna upprepade gånger utan att kompromissa med tätningen.
Läs mer om Antropometrisk pinna.
Typiska applikationer
45BC-12 är konfigurerad för att möta konsumentelektronikindustrins behov av FoU-testning av headset, inklusive uppsättningar med aktiv brusavbrott.Den anatomiska formen på pinnae gör det möjligt att uppnå en utmärkt passform och tätning med anatomiskt formade in-ear-givare. Att kontrollera insättningsdjupet är enkelt, vilket leder till god infogningskonsistens och mycket förbättrad repeterbarhet och noggrannhet i mätningarna. Den förbättrade passningen och tätningen innebär också att lågfrekvenssvaret förbättras. Det gör att du kan reproducera basnoter, samt effektivt mäta (aktiv och passiv) dämpning.
Eftersom det kan mäta ner till och under tröskeln för mänsklig hörsel kan det mäta elektronikens inflytande på hörlurens ljudrespons. Dess låga brusgolv och användbarhet över 10 kHz innebär att mätresultaten kommer att ha en stark korrelation med den subjektiva feedbacken från testpersoner och användare.
Systemets låga inneboende brus innebär också att THD och RUB & BUZZ på mycket låga nivåer kan undersökas. Den förbättrade hopfällbarheten hos Pinna och den inbyggda munsimulatorn gör den väl lämpad för testning av ovan-aural och omkretsande headset.
Prestanda och garanti
Kemar är tillverkad av komponenter från vår standardportfölj, alla tillverkade av högkvalitativa material och märkesdelar som valdes och bearbetades för att säkerställa livslång stabilitet och robusthet. Detta gör att vi kan erbjuda två års garanti mot defekt material och utförande.Undantag: Mikrofoner som ingår i Kemar som för dessa gäller vår normala 5-åriga garanti. Garantitiden för kablar är 6 månader.
