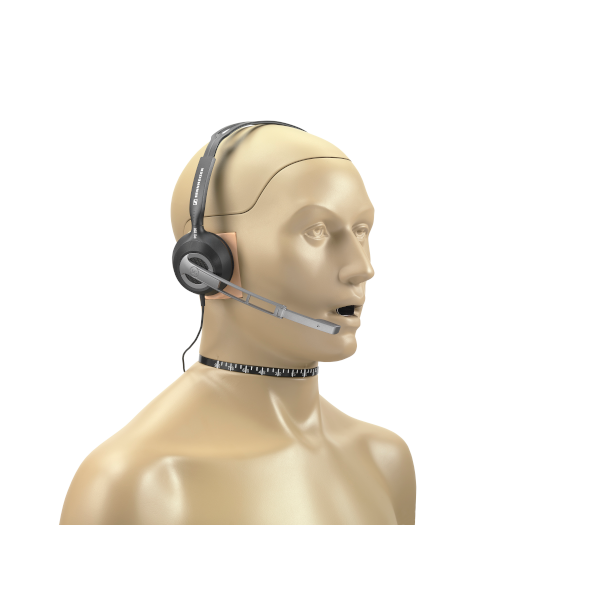

GRAS 45BC-16 KEMAR with Mouth Simulator and Hi-Res Ear Simulators for Headset Test, 2-Ch CCP
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
45BC-16 är en KEMAR med förpolariserade hi-res öronsimulatorer och antropometriska öron för 2-kanals öron- och hörlurstest. Den levereras fullt konfigurerad, individuellt kalibrerad och redo för användning. Förutom ett systemkalibreringscertifikat ingår ett USB-minne med simuleringsdata.
Upptäck möjligheterna
Mer information
Beskrivning
GRAS 45BC-16 Kemar med munsimulator och hi-res öronimulatorer för headsettest, 2-CCP
Introduktion
Kemar Head och Torso Simulator introducerades av Knowles 1972 och blev snabbt branschstandarden för hörselstödda tillverkare och forskningseriologer (besök Kemar.us för att läsa hela historien). Det är baserat på världsomspännande genomsnittliga mänskliga och kvinnliga huvud- och överkroppsdimensioner. Det uppfyller kraven i ANSI S3.36/ASA58-2012 och IEC 60318-7: 2017.Det nuvarande Kemar -huvudet och överkroppen har samma dimensioner och akustiska egenskaper som den ursprungliga Kemar, men har utvecklats vidare av GRAS för att möta branschens efterfrågan på realistiska mätningar av hörapparater, hörlurar och headset. Det ger akustisk diffraktion som liknar den som mötte runt det median mänskliga huvudet och överkroppen, både i närheten och i fjärran.
Eftersom alla förkonfigurerade 45BC Kemars består av samma grundläggande 45BC Kemar icke-konfigurerade, plus en uppsättning applikationsspecifika tillbehör, erhålls hela informationen om en given Kemar-konfiguration genom att kombinera informationen om 45BC Kemar icke-konfigurerade och informationen För en given konfigurerad version som finns i den nuvarande texten. Läs om den icke-konfigurerade Kemar här.
Design
45BC-16 är en Kemar med prepolariserade högupplösta öronsimulatorer och antropometriska pinnae för 2-kanals öron- och hörtelefontest.Det levereras helt konfigurerat, individuellt kalibrerat och redo för användning. Förutom ett systemkalibreringscertifikat ingår ett USB -flashminne med simuleringsdata.
De huvudsakliga konfigurationsspecifika komponenterna i 45BC-16 är GRAS RA0404 HI-RES EAR Simulator och KB5000/KB50001 antropometriska pinnae.
44AA-munnsimulatorn enligt ITU-T REC. P51 med inbyggd kraftförstärkare
Den maximala kontinuerliga signalen som munnen kan producera i 1/3-oktavband är 100dB re. 20μPA i frekvensområdet 100Hz till 16 kHz. Dess högtalare accepterar en extern signal antingen direkt eller via sin egen inbyggda effektförstärkare (när strömmen appliceras).
Hi-Res Ear Simulator
Den akustiska ingångsimpedansen för RA0404 Hi-Res Ear Simulator liknar nära den hos det mänskliga örat och som ett resultat laddar en ljudkälla på mycket på samma sätt. Den förkroppsligar ett antal noggrant utformade volymer anslutna via väl definierade och exakt avstämda resistiva spår. I en motsvarande elektrisk krets skulle kondensatorer representera volymerna, och induktans och motstånd skulle representera respektive luftmassa och luftflöde inom de resistiva lundarna.
RA0404 Hi-Res Ear Simulator mildrar den begränsade användbarheten av standard IEC60318-4 EAR Simulator över 10 kHz. Den branta resonansen vid 13,5 kHz har ersatts av en mycket dämpad resonans och det användbara frekvensområdet utvidgas nu till 20 kHz inom ett smalt toleransband. Det uppfyller IEC60318-4 och dess akustiska överföringsimpedans ligger inom det toleransband som anges av IEC60318-4. Från 10 till 20 kHz är överföringsimpedansen inom ± 2,2 dB, från 20 kHz till 50 kHz är den inom ± 3,2 dB, vilket resulterar i mycket förbättrad repeterbarhet. Dessutom är realistiska THD -mätningar nu möjliga.
Det mäts och kalibreras enligt IEC60318-4 och ITU-T-rekommendationen s.57 och levereras med ett kalibreringstabell som anger dess känslighet och frekvensrespons.
Den levereras med en inbyggd Gras 40bd 1/4 "prepolariserad tryckmikrofon.
Läs mer om RA0404 här.
Den antropometriska pinna
Jämfört med den standardiserade pinnan förkroppsligar den antropometriska PINNA ett antal förbättringar av concha och öronkanalen, i kombination med ökad hopfall i spiralen och förbättrad montering av pinnan. Den är gjord av mjuk silikon, 35 strand OO -hårdhet.
Den yttre formen på Pinna är identisk med den för den standardiserade Kemar Pinna, men Concha och öronkanalen har modifierats så att de nära efterliknar egenskaperna hos ett riktigt mänskligt örat. Örkanalen har förlängts och är nu en integrerad del av Pinna, som förseglas direkt mot öronsimulatorn. Liksom det mänskliga örat har öronkanalen den första och 2: a böjningen, och gränssnittet med concha är oval. Passning och införingskonsistens förbättras mycket över de cylindriskt eller koniska formade öronkanalförlängningar som används med den standardiserade pinnan.
Flexibiliteten i det yttre örat har förbättrats, och när monteringen av högra-aural och cirkum-aural hörlurar kollapsar nu pinna mot huvudet mycket som ett mänskligt öra.
Förutom den traditionella push -monteringen från utsidan är Pinna säkrad med två skruvar från insidan av Kemars huvud. Dessa två skruvar säkerställer att pinna hålls fast på plats. Därför förseglar den perfekt mot öronsimulatorn och huvudet, och det är nu möjligt att montera och demontera nederderna upprepade gånger utan att kompromissa med tätningen.
Läs mer om Antropometrisk pinna.
Typiska applikationer
Den anatomiska formen på pinna gör det möjligt att uppnå en utmärkt passform och tätning med anatomiskt formade in-ear-givare. Att kontrollera insättningsdjupet är enkelt, vilket leder till god infogningskonsistens och mycket förbättrad repeterbarhet och noggrannhet i mätningarna. Den förbättrade passningen och tätningen innebär också att lågfrekvenssvaret förbättras. Det gör att du kan reproducera basnoter, samt effektivt mäta (aktiv och passiv) dämpning.Med Hi-Res Ear Simulator är det nu möjligt att göra reproducerbara mätningar upp till 50 kHz. 45bc-16 Kemar är idealisk för korrekt och repeterbar testning av hörlurar, hörlurar och hörselskydd. Utöver detta gör den inbyggda munsimulatorn den idealisk för korrekt och repeterbar testning av headset. Läs mer om fördelarna med Hi-Res Ear Simulator här.
Prestanda och garanti
Kemar är tillverkad av komponenter från vår standardportfölj, alla tillverkade av högkvalitativa material och märkesdelar som valdes och bearbetades för att säkerställa livslång stabilitet och robusthet. Detta gör att vi kan erbjuda två års garanti mot defekt material och utförande.Undantag: Mikrofoner som ingår i Kemar som för dessa gäller vår normala 5-åriga garanti. Garantitiden för kablar är 6 månader.
