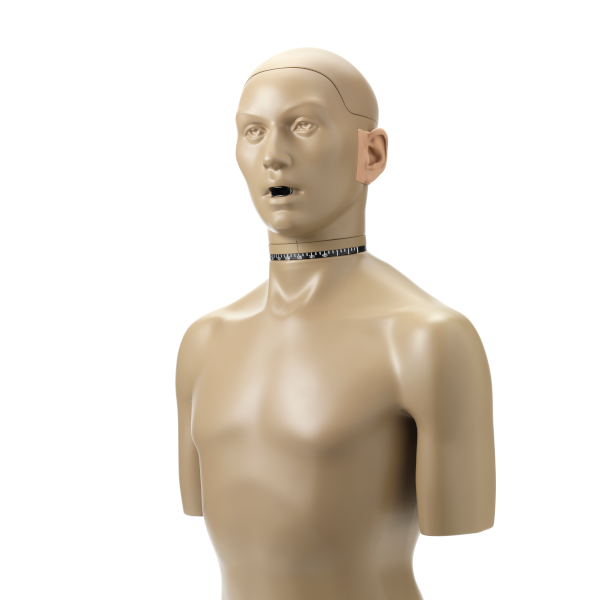

GRAS 45BC KEMAR Head & Torso with Mouth Simulator, Non-configured

GRAS 45BC Kemar Head & Torso med munsimulator, icke-konfigurerad

Introduktion

Kemar Head och Torso Simulator introducerades av Knowles 1972 och blev snabbt branschstandarden för hörselstödda tillverkare och forskningseriologer (besök Kemar.us för att läsa hela historien). Gras Kemar har samma dimensioner och akustiska egenskaper som den ursprungliga Kemar från 1972 och är 100% bakåtkompatibel.

När den är utrustad med Pinna-simulatorer, öronkanalförlängning och öronsimulator, enligt IEC 60318-4 eller lågbrus, efterliknar Kemar nära de akustiska egenskaperna hos det mänskliga örat. En Kemar utrustad med en munsimulator efterliknar också egenskaperna hos den mänskliga munnen och kan därför användas för testning av kommunikationsenheter som innehåller både mikrofon och högtalare. En 45BC Kemar med munsimulator har samma akustiska egenskaper som en 45BB Kemar utan munsimulator, med undantag för en mindre skillnad orsakad av 45 f.Kr. Kemars något öppna mun.

45BC Kemar uppfyller de internationella standarderna som anges av IEC: 60318-7 och ANSI: S3.36, S3.25 och är baserad på ITU-T P 58.

45BB Kemar är identisk men utan en munsimulator. Läs mer om 45BB Kemar här.

Design

Antropometriskt huvud och överkropp

Den största skillnaden mellan Kemar och standard kommersiellt tillgängliga huvud- och överkroppssimulatorer (hattar) är att Kemar är byggd på stor statistisk forskning av den genomsnittliga människokroppen - vilket innebär att Kemar har samma akustiska egenskaper som en genomsnittlig människa, inklusive distinkta ansiktsdrag . Därför ger det akustisk diffraktion som liknar den som mötte runt det median mänskliga huvudet och överkroppen, både i närheten och i fjärran. På grund av dess antropometriska form gör den så mer realistiskt än någon annan manikin. Kemar är det enda manikinet med ett förändrat öron-till-axel-förhållande som simulerar både manliga och kvinnliga medianvärden.

Munsimulator

Den inbyggda munsimulatorn simulerar ljudfältet runt det mänskliga huvudet på nära håll och fjärrfältet. Det är baserat på ITU-T REC. S.58. Vid munnen referenspunkt (MRP) - 25 mm från läppplanet - kan munsimulatorn utjämnas för att producera en signal från 100 Hz till 10 kHz upp till en nivå på minst 100 dB re. 20 μpa. Den interna förstärkaren ger 10 dB -amplifiering. Om den är avstängd, förbikopplas den.

Öronsimulatorer

IEC 60318-4 Ear Simulator

GRAS-öronsimulatorn enligt IEC 60318-4 är en öronsimulator med en ingångsimpedans som liknar det hos det mänskliga örat. Det uppfyller kraven i IEC 60318-4: 2007 “Ockluderade-Ear Simulator för mätning av hörlurar kopplade till örat med öroninsatser.” ITU-T P. 57 (08/96) “Serie P: Telefonöverföringskvalitet, objektiv mätapparat: konstgjorda öron.” Den förkroppsligar ett antal noggrant utformade volymer anslutna via väl definierade och exakt avstämda resistiva spår. Dess ingångsimpedans liknar det hos det mänskliga örat och därför laddar den enheten som testas på ett sätt som är mycket lik det mänskliga örat. Det levereras i två versioner:

Den externt polariserade öronsimulatorn RA0045 med grasen 40ag ½ ”ext. Polariserad tryckmikrofon. Det kräver en traditionell 200 V -polarisationsspänning. Anslutningen är via 7-stifts lemo.

Den förpolariserade öronsimulatorn RA0045-S1  med grasen 40ao ½ ”prepolariserad tryckmikrofon. Det kräver en CCP -leverans. Anslutningen är via en BNC -kabel.

Båda levereras med ett individuellt kalibreringsdiagram för kombinationen av kopplingsmikrofon.

Det 43BB lågbrus öronsimulatorsystemet

Det 43BB lågbrus öronsimulatorsystemet är baserat på den standardiserade IEC 60318-4 (711) öronsimulatorn, men den inbyggda mikrofonen är den 40AH lågbrusmikrofonen som har ett speciellt reducerat bullergolv för att uppnå en stor dynamiskt intervall.

Den har ett mycket lågt brusgolv - under 10,5 dB (A) - och kan mäta ljudnivåer under eller nära tröskeln för mänsklig hörsel. Som jämförelse har en standard IEC 60318-4 (711) öronsimulator med en GRAS 40AG 1/2 "mikrofon sitt brusgolv vid 24,2 dB (A).

Läs mer om 43BB här.

Högfrekventa och hi-reser öronsimulatorer

Standard IEC 60318-4 öronsimulator har en brant resonans vid 13,5 kHz vilket gör det svårt att använda över 8-10 kHz. Av denna anledning har två IEC 60318-4 kompatibla/kompatibla versioner med resonansdämpning utvecklats.

IEC 60318-4-kompatibla högfrekventa versionen utvidgar det användbara frekvensområdet till 20 kHz. Det finns i två versioner: den externt polariserade öronsimulatorn RA0401 med grasen 40ag ½ ”ext. Polariserad tryckmikrofon. Det kräver en traditionell 200 V -polarisationsspänning. Anslutningen är via 7-stifts lemo och den förpolariserade öronsimulatorn RA0402 med grasen 40ao ½ ”prepolariserad tryckmikrofon. Det kräver en CCP -leverans. Anslutningen är via en BNC -kabel.

IEC 60318-4 Kompatibel Hi-RES-version utvidgar det användbara frekvensområdet till 50 kHz. Det finns i två versioner: den externt polariserade öronsimulatorn RA0403 med grasen Gras 40bp 1/4 ”ext. Polariserad tryckmikrofon. Det kräver en traditionell 200 V -polarisationsspänning. Anslutningen är via 7-stifts lemo och den förpolariserade öronsimulatorn RA0404 med grasen Gras 40bd 1/4 ”prepolariserad tryckmikrofon. Det kräver en CCP -leverans. Anslutningen är via en BNC -kabel.

Pinnae - standardiserad eller antropometrisk

Pinne

Tolv (sex par) olika typer av standardiserade pinnae finns tillgängliga för Kemar. De finns i två storlekar (standard och små), normala eller mjuka (normala: 55 strand OO (IEC 60959) och mjuka: 35 strand OO) och en VA-stil (55 Shore OO eller 35 Shore OO). De är designade för en enkel push-fit i öronfördjupningen på sidorna av Kemar-huvudet.

Antropometrisk pinna

Förutom de standardiserade pinnae finns antropometriska pinnae för Kemar tillgängliga. De har anatomiskt korrekta öron-inmatning och öronkanal med korrekt mjuk öronhelix och ger perfekt tätning och insättningsnoggrannhet för hörlurar och hörlurar och förbättrad kollapsbarhet när man testar supra- och circum-aural headset. Hårdheten är 35 strand oo.

Läs mer om den antropometriska pinna här.

Öronkanalförlängningar

Gras öronkanalförlängningar är gjorda av stål eller POM och kommer inte att deformeras när man testar enheter i concha eller enheter som pressas mot pinnan, till exempel telefonhandshus och hörlurar. Detta säkerställer ett ultimat gränssnitt till IEC 60318-4 EAR-simulator, vilket resulterar i en hög grad av repeterbarhet. För testning av binaurala hörapparater måste öronkanalförlängningar gjorda av POM användas.

GRAS RA0237	Eörkanalförlängningssats med standard Pinna-utvidgningsrör, Ø 7,5 mm, 8,3 mm lång. Standardiserad enligt IEC60318-7. 2 st, O-ringar ingår.
GRAS RA0238	Eörskanalförlängningssats med avsmalnande pinna-utdragsrör. Ø 9,85 avsmalnande ner till Ø 7,5 mm, 7,4 mm lång. 2 st, O-ringar ingår.
GRAS RA0239	Ear Canal Extension Kit med silikongummifoder, Ø 7,5 mm, 14 mm lång. Standardiserad enligt ANSI S12.42. 2 st, O-ringar ingår.
GRAS RA0249	Straight Earl Canal Extension Kit för Kemar, Ø 7,5 mm, 8,3 mm lång. Gjord av pom*. Standardiserad enligt IEC60318-7. 2 st. O-ringar ingår.
GRAS RA0250	Avsmalnande öronkanalförlängningssats för Kemar. Gjord av pom*. Ø 9,85 avsmalnande ner till Ø 7,5 mm, 7,4 mm lång. 2 st. O-ringar ingår.

*För att erhålla den önskade effekten av icke-störning med RF-kommunikation inuti huvudet måste Kemar också vara utrustade med plastörhållarplattor. Dessa är en del av GRAS RA0251 eftermonteringssats för binaural hörapparatstest. Detta kit innehåller också RA0249 och RA0250 öronkanalförlängningar.

Örkanalförlängningar är för användning med standard pinne. Den antropometriska pinnae -tätningen direkt mot öronsimulatorn.

Trogen till arvet - men förbättrad

Den nuvarande Kemar har samma dimensioner och akustiska egenskaper som den ursprungliga Kemar, men har utvecklats vidare av GRAS för att möta branschens efterfrågan på realistiska mätningar. Idag, mer än 40 år efter starten, kan Kemar testa alla enheter som innehåller både högtalare och mikrofoner samt utföra binaurala inspelningar av produktljud och musik.

På GRAS skyddar vi Kemars arv, men utvidgar också kontinuerligt utbudet av funktioner och funktioner som leder till nya applikationer och användningar - utan att kompromissa med Kemars ursprungliga form.

2013 genomgick Kemar en betydande föryngring som införde stora förbättringar för att bygga kvalitet, användarvänlighet och konfigurerbarhet. Kemars tidigare glasfiberkonstruktion uppdaterades till en plastkomposit som ger en mer användarvänlig och robust konstruktion. Samtidigt introducerades många andra förbättringar, vilket gjorde Kemar mycket enklare att konfigurera, kalibrera och service.

Användarvänlighet

Förbättringarna av Kemars användarvänlighet omfattar:

• Det inre av Kemars huvud kan enkelt nås genom att trycka på en knapp och lyfta hårbotten.
• Givarna är monterade och tas bort genom en enkel snap-fit-mekanism.
• Standard pinnae är tryckmonterade från utsidan. Den antropometriska pinnae är emellertid säkrade från insidan med två skruvar utöver tryckmonteringen.
• En skala runt Kemars nacke indikerar huvudvinkeln och möjliggör repeterbara mätningar.

I de flesta fall kan kalibrering göras från utsidan utan att demontera öronsimulatorn. För vissa konfigurationer - med mikrofoner och antropometriska pinnae - demontering av givarna innan kalibrering är nödvändig.



Det inre av Kemars huvud kan enkelt nås genom att trycka på en knapp och lyfta hårbotten.



Montering av halsen är en enkel push -passning.



Givarna är monterade och tas bort med en enkel Snap Fit -mekanism.



En skala runt Kemars nacke indikerar huvudvinkeln och möjliggör repeterbara mätningar.



Standard pinnae är tryckmonterade från utsidan. Den antropometriska pinnae är emellertid säkrade från insidan med två skruvar utöver tryckmonteringen.



I de flesta fall kan kalibrering göras från utsidan utan att demontera öronsimulatorn.

Kabling och anslutningar

All intern kabel är fabriksmonterad. Uttagen för anslutning till öronsimulatorer eller mikrofoner är lättillgängliga på toppen av nacken, sockarna för anslutning till instrumentering finns i nedre delen av ryggen.

Monteringsalternativ

Kemar levereras med två stativadaptrar, en för stativ med 3/8 ”tråd och en för Ø35 mm högtalare.

Typiska applikationer och användning

 Ett multikonfigurerbart testverktyg

Kemar-huvudet och överkroppen på 45 f.Kr., icke-konfigurerad är en Kemar utan några applikationsspecifika tillbehör. Som sådan är denna Kemar avsedd för kunder som vill återanvända tillbehör redan i sin besittning. Men den icke-konfigurerade Kemar är också kärnan i alla konfigurerade 45BC Kemars.

De huvudsakliga applikationsspecifika tillbehören är:

• 60318-4 Ear Simulators, både externt polariserade och prepolariserade
• Ett öronsimuleringssystem med lågt brus, externt polariserat
• ½ tum eller ¼ tum. mikrofoner, externt polariserade och prepolariserade
• Förförstärkare som valts för att matcha den faktiska konfigurationen
• Raka och koniska öronkanalförlängningar, tillverkade av stål
• Raka och koniska öronkanalförlängningar, gjorda av pom
• 12 olika standard pinnae, små och stora, mjuka och normala, raka eller va-stil
• 2 Antropometriska pinnae, med antropometrisk concha och öronkanal.
• En munsimulator med en inbyggd kraftförstärkare.

Med dessa tillbehör kan Kemar konfigureras för ett brett utbud av både standard- och specialapplikationer, vilket gör det till det mest mångsidiga manikinet för antropometriska tester på plats idag.

Kemar används i olika branscher runt om i världen och är den erkända branschstandarden för antropomorfiska tester på plats inom:

• Hörapparatstest
• Öron- och hörlurtestning
• Ljudinspelning och ljudkvalitetsutvärdering
• Headset och telefontestning
• Testning av aktiva brusavbrottssystem

Ett antal förkonfigurerade Kemars med munsimulator finns tillgängliga. Varje konfiguration är optimerad för en specifik applikation, med givare (er), förförstärkare, pinna -simulatorer och kablar och tillbehör. De levereras helt monterade, testade och kalibrerade som kompletta system utanför boxen. Dessa är:

Headsetstestning

För headset -testning finns 6 olika konfigurationer tillgängliga.

45BC-1 och 2 för headsettest

För testning av headset med 60318-4 öronsimulatorer och standardiserade pinnae finns en LEMO-version och en CCP-version. De är konfigurerade med 60318-4 öronsimulatorer och stora Pinnae 55 Shore OO. Dessa två konfigurationer är för testning i enlighet med relevanta standarder.

GRAS 45BC-1 KEMAR FÖR HEADSET TEST, 2-CH LEMO

Gras 45bc-2 kemar för Headsettest, 2-ch CCP

45BC-9 och 10 för headsettest med antropometriska pinnae

För headset-testning med antropometriska pinnae finns två konfigurationer med 60318-4 öronsimulatorer och antropometriska pinnae tillgängliga. Den antropometriska pinnae introducerar ett antal fördelar jämfört med den standardiserade pinnen när man testar insatstyper av givare och supra-aural headset. Med den antropometriska pinnae blir du förbättrad passform, tätning och repeterbarhet när du testar in-e-enheter och mer realistisk kollapsbarhet när du testar ovan- och circum-aural-enheter.

GRAS 45BC-9 Kemar med munsimulator och antropometriska pinnae för headsettest, 2-CLEMO

GRAS 45BC-10 Kemar med munsimulator och antropometriska pinnae för headsettest, 2-CCP

45BC-11 och 12 för låga brusets headset-test

För lågbrustestning av öron och hörlurar finns två konfigurationer med lågbrussimulatorsystem (er) och antropometriska pinnae tillgängliga, både för enkanals- och dubbelkanalstest. Kombinationen av en speciell lågbrusversion av öronsimulatorn och den antropometriska pinnae introducerar stora förbättringar för att passa, noggrannheten och, repeterbarhet. Dessutom förbättras låg- och högfrekvensprestanda när man testar öron och hörlurar. Denna Kemar kan också testa vid eller under tröskeln för mänsklig hörsel. Det låga bruset konstgjorda örat är endast tillgängligt i en LEMO-version.

GRAS 45BC-11 Kemar med munsimulator och antropometriska pinnae för lågbrushuvudtest, 1-Ch Lemo

GRAS 45BC-12 Kemar med munsimulator och antropometriska pinnae för lågbrus headset-test, 2-Ch Lemo

45BC-13 och 14 för högfrekvent testning av headset


För testning av headset är en Kemar konfigurerad med högfrekventa öronsimulatorer och antropometriska Pinnae 35 Shore OO tillgängligt. Högfrekventa öronsimulatorer utvidgar det användbara frekvensområdet till 20 kHz. Både en LEMO och en CCP -version finns tillgängliga. Den antropometriska pinnae introducerar bättre passform och repeterbarhet när man testar antropometriskt formade insatstyper av öron och hörlurar. Läs mer här:

GRAS 45BC-13 KEMAR för högfrekvenstest av headset, 2-Ch Lemo

GRAS 45BC-14 KEMAR för högfrekvenstest av headset, 2-CCP

45BC-15 och 16 för högupploppstestning av headset


För testning av headset är en Kemar konfigurerad med hi-res öronsimulatorer och antropometriska Pinnae 35 Shore OO tillgängligt. Hi-Res Ear Simulators utvidgar det användbara frekvensområdet till 50 kHz. Både en LEMO och en CCP -version finns tillgängliga. Den antropometriska pinnae introducerar bättre passform och repeterbarhet när man testar antropometriskt formade insatstyper av öron och hörlurar. Läs mer här:

GRAS 45BC-15 KEMAR för högfrekvenstest av headset, 2-Ch Lemo

GRAS 45BC-16 KEMAR för högfrekvenstest av headset, 2-CCP

Telefontestning

För telefontest finns två konfigurationer med 45EA -handenhetens positioneringssystem tillgängliga. Med detta är mycket realistiska mätningar in-situ på mobiltelefoner såväl som konventionella telefoner möjliga.

GRAS 45BC-3 KEMAR FÖR TELEMPEST, 1-CH LEMO

GRAS 45BC-4 Kemar för Telefontest, 1-ch CCP

Kemar utan munsimulator

45BB Kemar är en Kemar utan munsimulator. 16 olika konfigurationer är tillgängliga. Läs mer här.

Prestanda och garanti

Kemar är tillverkad av komponenter från vår standardportfölj, alla tillverkade av högkvalitativa material och märkesdelar som valdes och bearbetades för att säkerställa livslång stabilitet och robusthet. Detta gör att vi kan erbjuda två års garanti mot defekt material och utförande.
Undantag: Mikrofoner som ingår i Kemar som för dessa gäller vår normala 5-åriga garanti. Garantitiden för kablar är 6 månader.

GRAS 45BC Kemar Head & Torso med munsimulator, icke-konfigurerad

GRAS 45BC KEMAR HEAD & TORSO med munsimulator, icke-konfigurerad datablad
