GRAS 45EA Handset Positioning System for KEMAR
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk

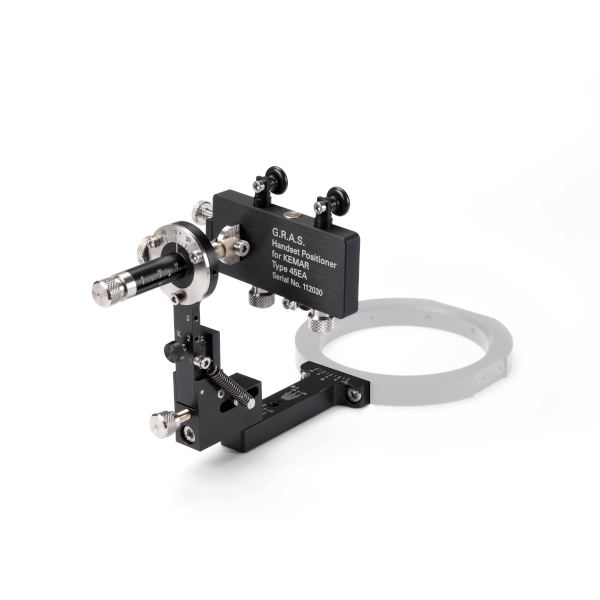

GRAS 45EA Handset Positioning System är designad för huvud- och torso-simulatorn GRAS KEMAR Manikin med Mun Simulator. Med denna kombination kan du göra mycket realistiska in-situ mätningar på mobiltelefoner såväl som konventionella handsets.
Upptäck möjligheterna
Mer information
Beskrivning
GRAS 45EA Handenhetspositioneringssystem för Kemar
Introduktion
GRAS 45EA Handenhetspositioneringssystem är utformat för huvud- och överkroppssimulatorn Gras Kemar Manikin med munsimulator. Med denna kombination kan du göra mycket realistiska mätningar på plats på mobiltelefoner såväl som konventionella telefoner.Du kan montera systemet på Kemar utan ytterligare verktyg. Systemet kan monteras på vardera sidan av Kemar, och du kan enkelt växla det från ena sidan till andra sidan.
Huvudfunktionerna är
- Multijusterbar i tre plan (nio rörliga segment), vilket gör att telefoner kan vara exakt placerade enligt krav och standarder
- Simulerande arm, handled. palm och fingrar
- Handset Fixture med ett fjäderarrangemang för att enkelt fästa/ta bort praktiskt taget alla mobila/trådlösa handenheter
- Justerbar kraft (Pinna läckagetryck)
- Graderade skalor vid alla positionerings- och tvångsjusteringar för att säkerställa att varje handenhetsposition/kraftjustering är helt definierad för upprepade mätningar.
- Alternativ för Pinna -storlek och hårdhet
- Tillämplig för både höger och vänster öra
- Lätt att eftermontera
- Jig för ERP-positionering av telefoner
Det finns två installationslägen för handenhetens positioneringssystem.
ERP: Detta läge använder öronreferenspunkten för ITU-T s.57 Pinna-simulatorn, som bestäms av ERP-gaugen som ingår i 45ea, eller hänvisas till EEP (EAR-ingångspunkten).
Obs: För telefontestning baserad på ITU-T-rekommendationer, GRAS 45BC Måste konfigureras med GRAS KB1080 ITU-T PINNAE och GRAS KB1081.
Typiska applikationer och användning
45ea är den logiska följeslagaren till GRAS 45BB Kemar och GRAS 45BC Kemar för reproducerbara tester av telefoner i enlighet med rekommendationerna i ITU-T s.51 Artificial Mouth, ITU-T s.57 Artificial Ear, P.58 Head och Torso Simulator för telefoni (HATS) och ITU-T P.64 Bestämning av känslighets-/frekvensegenskaper för lokala telefonsystem.45ea används för att simulera hur en person har en handenhet mot örat med minimiförändring i fritt fälttillstånd och den huvudrelaterade överföringsfunktionen (HRTF). Denna design låter dig testa alla telefonhandelser under samma förhållanden som i verkliga situationer
- Telefontestning
- Telefonhandenhet Research & Development
- Designad för att montera på GRAS 45BC Kemar Manikin med munsimulator
Den är utformad som en arm med en handled, handflata och fingrar.
Armen är monterad på en axel och möjliggör en justering av kraften med vilken en handenhet pressas mot Pinna. Beroende på valet av PINNA-storlek, PINNA-hårdhet och forskningsändamål kan mottagarens känslighet och läcktolerans undersökas. Det finns en Pinna-läckage justering för att testa påverkan av en läcka.
Armen har två positioner gjorda för olika telefoner och en extra vinkeljustering av handflatan. Palm kan också justeras vertikalt för orientering vid rätt EEP eller ERP.
Handleden kan justera palmvinklarna i två vinkelräta riktningar såväl som positionen på pinnan.
Palm har tre fingrar och en slutstopp för att hålla och placera telefonhandenheten. Två av fingrarna kan justeras för att rymma för formen och storleken på handenheten samt placera den angivna öronlockreferenspunkten (ECRP) i öronreferenspunkten (ERP). Det tredje fingret är fjäderbelastat, vilket gör det enkelt att montera och ta bort handenheten. Längden på fingrarna kan justeras med förlängningsplattorna och stavarna som ingår i systemet.
45ea kan hålla telefoner upp till endera örat på Kemar Manikin för att efterlikna en vänsterhänt eller högerhänt person. Detta möjliggör diagnostik av telefoner där mottagaren och/eller mikrofonen är placerad asymmetriskt, vilket ändrar sändnings- och mottagningsegenskaperna i enlighet därmed.
Kompatibilitet
45ea kan monteras på GRAS 45BB och GRAS 45BC Kemar och kan användas för att skapa exakt reproducerbara testuppsättningar för alla typer av telefoner.Kvalitet och garanti
45ea-handenhetens positioneringssystem för Kemar tillverkas i enlighet med den välkända GRAS-standarden, som ger en tvåårsgaranti mot defekt material och utförande.Dokument
GRAS 45EA Handenhetspositioneringssystem för Kemar
GRAS 45EA Handenhetspositioneringssystem för Kemar -databladAlternativ
