GRAS 46AZ 1/2'' CCP Free-field Standard Microphone Set, Low Frequency
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
46AZ är en mikrofonuppsättning för fritt fält och är därmed optimerad för alla akustiska tillämpningar där platsen för den huvudsakliga ljudkällan är känd och mikrofonen kan riktas direkt mot den för att säkerställa 0° infall.
Upptäck möjligheterna
Mer information
Beskrivning

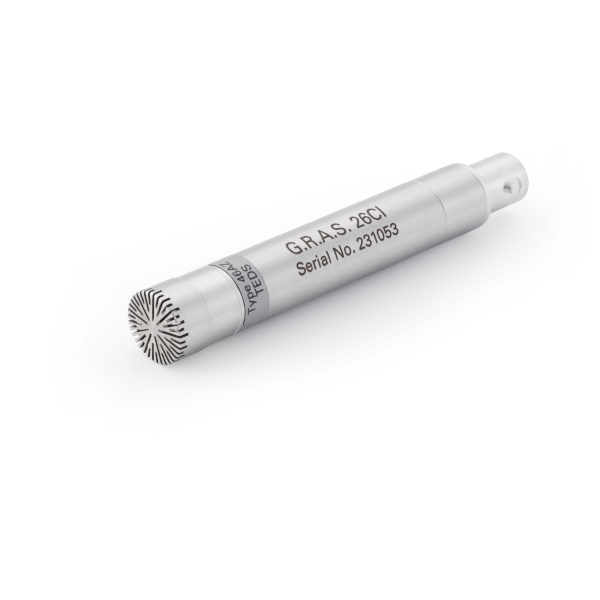

GRAS 46AZ 1/2 '' CCP Free-Field Standard Microphone Set, Low Frequency
Introduktion
Genom ett nära samarbete med våra kunder vet vi att datasäkerhet är mycket viktigt eftersom kostnaderna relaterade till olämpliga och opålitliga sensorer kan avgöra om ditt projekt förvandlas till en framgång eller inte.För våra användare översätts datasäkerhet direkt till förfrågningar om enklare mikrofonval, enkel systemkonfiguration och minskning av mätfel.
För att uppfylla dessa krav uppfann vi Microphone Set -konceptet. Det är enkelt, pålitligt och robust och består av en mikrofonpatron och förförstärkare, som är kalibrerad som en enhet. Detta eliminerar fel eftersom det bara finns ett känslighetsvärde att redovisa och risken för att förorena gränssnittet elimineras. Kombinera detta med vår unika och beprövade design och du har de mest pålitliga mätmikrofonuppsättningarna som finns tillgängliga i branschen idag.
Typiska applikationer och användning
46AZ är en fritt fältmikrofonuppsättning och som sådan optimerad för alla akustiska applikationer, där platsen för huvudljudkällan är känd och mikrofonen kan pekas direkt på den och säkerställa 0 ° förekomst.Det låga frekvensområdet gör det idealiskt för att mäta lågfrekvensljud från t.ex. Vindkvarnar.
När det gäller temperaturområdet, se specifikationerna. Om högre temperaturgränser krävs rekommenderar vi att man överväger GRAS -sondmikrofonerna där mikrofonen och förförstärkaren kan isoleras från den heta källan.
Design
GRAS 46AZ är en högpresterande 1/2 ”fritt fältstandardmikrofonuppsättning för att mäta medelhög ljudtrycksnivåer vid medelstora frekvenser. I vår rentrumsmiljö monteras och förseglas uppsättningen med en etikett. Mikrofonuppsättningen kan emellertid demonteras om du vill använda komponenterna separat.Mikrofon
Mikrofonpatronen är den högkvalitativa IEC 61094 WS3F standardiserad Gras 40az 1/2 "prepolariserad fri-fältmikrofon, utformad för långvarig tillförlitlighet i flera miljöer.
Prepolarisationen erhålls genom en elektret som tillförs mikrofonens bakplatta under mycket kontrollerade förhållanden. Elektret laddas sedan för att matcha den angivna mikrofonsensitiviteten.
Förförstärkare
Förförstärkaren är Gras 26ci 1/2 "CCP-standardförförstärkare med BNC-kontakt och baserat på våra välkända kretskortsubstrat. I branschen är dessa kända för sina låga självbehöriga, breda frekvenser och utmärkta Slew Rate-prestanda.
Kompatibilitet
För att utföra som specificerat GRAS 46AZ -mikrofonuppsättningen kräver en konstant ströminmatningsmodul som kan leverera 4 mA och 24 V lossad CCP -spänningsförsörjning. Om den konstanta strömförsörjningen är lägre reduceras kapaciteten att köra långa kablar och följaktligen minskas den övre frekvensen. Om spänningsförsörjningen är lägre kommer den att påverka det övre dynamiska området.Mikrofonuppsättningen avslutas med en BNC -kontakt. Redo att använda Coax -kabelaggregat av olika typer och längder finns tillgängliga i såväl standard som anpassade längder.
46AZ är IEEE 1451.4 TEDS v. 1.0 Compliant. Om din mätplattform stöder givarens elektroniska datablad kommer du att kunna läsa och skriva data som egenskaper och kalibreringsdata.
Systemverifiering
Funktionaliteten hos TED: er är mycket användbar för att bestämma vilken mikrofon som är ansluten till vilken ingångskanal. Det är emellertid inte en kontroll av om mikrofonen är inom specifikationer eller inte. För daglig verifiering och kontroll av din mätinställning rekommenderar vi därför att du använder en ljudkälla som Gras 42ag Ljudkalibrator.För korrekt känslighetskalibrering rekommenderar vi att du använder en referensljudkälla som GRAS 42AP Intelligent Pistonphone.
Service
Om du av misstag skadar membranet på en GRAS-mikrofon kommer vi i de flesta fall att kunna byta ut den till en mycket rimlig kostnad och kort vändtid. Detta skyddar inte bara din investering utan uppfyller också din kvalitetssäkringsavdelning eftersom du inte behöver oroa dig för nya serienummer etc.Kalibrering
När man lämnar fabriken har alla GRAS -mikrofoner kalibrerats i en kontrollerad laboratoriemiljö med hjälp av spårbar kalibreringsutrustning. Beroende på användning, mätmiljö och interna kvalitetskontrollprogram rekommenderar vi att mikrofonen kalibreras minst en gång om året.Kvalitet och garanti
GRAS-mikrofonuppsättningar är gjorda av komponenter från vår beprövade standardportfölj och är alla tillverkade av högkvalitativa material och märkesdelar som valdes och bearbetades för att säkerställa livslång stabilitet och robusthet.Alla delar tillverkas och monteras på fabriken i Danmark av skickliga och dedikerade operatörer i en verifierad renrumsmiljö. Mikrofonmembranet, kroppen och det unika skyddsnätet är tillverkat av högkvalitativt rostfritt stål och gör mikrofonen inställd resistent mot fysiska skador samt korrosion orsakad av aggressiv luft eller gaser.
Detta tillsammans med den verkställda guldpläterade mikrofonterminalen garanterar en mycket tillförlitlig anslutning. Tack vare hög kvalitet är vår garanti mot defekta material och utförande 5 år.
Dokument
GRAS 46AZ 1/2 '' CCP Free-Field Standard Microphone Set, Low Frequency
GRAS 46AZ 1/2 '' CCP Free-Field Standard Microphone Set, lågfrekvensdatabladAlternativ
