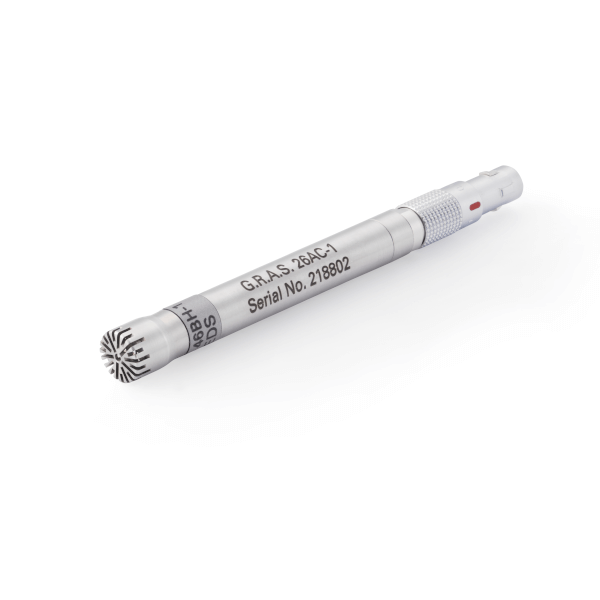

GRAS 46BH-1 1/4" LEMO Pressure Standard Microphone Set, High pressure

Introduktion

Genom ett nära samarbete med våra kunder vet vi att datasäkerhet är mycket viktigt eftersom kostnaderna relaterade till olämpliga och opålitliga sensorer kan avgöra om ditt projekt förvandlas till en framgång eller inte.

För våra användare översätts datasäkerhet direkt till förfrågningar om enklare mikrofonval, enkel systemkonfiguration och minskning av mätfel.

För att uppfylla dessa krav uppfann vi Microphone Set -konceptet. Det är enkelt, pålitligt och robust och består av en mikrofonpatron och förförstärkare, som är kalibrerad som en enhet. Detta eliminerar fel eftersom det bara finns ett känslighetsvärde att redovisa och risken för att förorena gränssnittet elimineras. Kombinera detta med vår unika och beprövade design och du har de mest pålitliga mätmikrofonuppsättningarna som finns tillgängliga i branschen idag.

Typisk applikation och användning

46BH-1 är en tryckmikrofonuppsättning och som sådan optimerad för akustiska mätningar av ljudkällan i en stängd koppling eller mätning av ljudtryck vid en gräns eller vägg; i vilket fall är mikrofonen en del av väggen och mäter ljudtrycket på själva väggen.

När det gäller temperaturområdet, se specifikationerna. Om högre temperaturgränser krävs rekommenderar vi att man överväger GRAS -sondmikrofonerna där mikrofonen och förförstärkaren kan isoleras från den heta källan.

Design

GRAS 46BH-1 är en högpresterande standardmikrofonuppsättning. I vår rentrumsmiljö monteras och förseglas uppsättningen med en etikett. Mikrofonuppsättningen kan emellertid demonteras om du vill använda komponenterna separat.

Mikrofon
Mikrofonpatronen är den högkvalitativa IEC 61094 WS3F standardiserad GRAS 40BH 1/4 "Externt polariserad tryckmikrofon, utformad för långvarig tillförlitlighet i flera miljöer.

Förförstärkare
Förförstärkaren är GRAS 26AC-1 Förförstärkare som är inkluderande TED och baserat på våra välkända kretskortsubstrat. I branschen är dessa kända för sina låga självböner, breda frekvens och utmärkta svängningsprestanda.

Kompatibilitet

För att utföra som specificerat kräver GRAS 46BH-1-mikrofonuppsättningen en kraftmodul eller en analysator som kan förse förförstärkaren med kraft samt 200 V-polarisering. Om strömförsörjningen är lägre reduceras kapaciteten att köra långa kablar och följaktligen reduceras den övre frekvensen. Om spänningsförsörjningen är lägre kommer den att påverka det övre dynamiska området.

Mikrofonuppsättningen avslutas med en 5-stifts mini-LEMO-kontakt. Redo att använda kabelmonteringar med LEMO -kontakter av olika typer och längder finns i standard såväl som anpassade längder.

46BH-1 är IEEE 1451.4 TEDS 27V. 1.0 kompatibel. Om din mätplattform stöder givarens elektroniska datablad kommer du att kunna läsa och skriva data som egenskaper och kalibreringsdata.

Systemverifiering

Funktionaliteten hos TED: er är mycket användbar för att bestämma vilken mikrofon som är ansluten till vilken ingångskanal. Det är emellertid inte en kontroll av om mikrofonen är inom specifikationer eller inte. För daglig verifiering och kontroll av din mätinställning rekommenderar vi därför att du använder en ljudkälla som Gras 42ag Ljudkalibrator.

För korrekt känslighetskalibrering rekommenderar vi att du använder en referensljudkälla som GRAS 42AP Intelligent Pistonphone.

Kalibrering

När man lämnar fabriken har alla GRAS -mikrofoner kalibrerats i en kontrollerad laboratoriemiljö med hjälp av spårbar kalibreringsutrustning. Beroende på användning, mätmiljö och interna kvalitetskontrollprogram rekommenderar vi att mikrofonen kalibreras minst en gång om året.

Vi erbjuder två typer av kalibrering som en valfri service efter försäljning: GRAS Tracable Calibration och GRAS Accredited Calibration.

GRAS Tracable Calibration är en spårbar kalibrering som utförs av utbildad personal under kontrollerade förhållanden enligt etablerade förfaranden och standarder. Detta är identiskt med den stränga kalibreringen som alla GRAS -mikrofoner utsätts för som en integrerad del av vår kvalitetssäkring.

GRAS -ackrediterad kalibrering utförs av GRAS -ackrediterade kalibreringslaboratoriet som har ackrediterats i enlighet med ISO 17025 av Danak, den danska ackrediteringsfonden.

Om du vill ha en ny mikrofonuppsättning levererad med en ackrediterad kalibrering i stället för standardfabrikskalibreringen, ange detta vid beställning.

Lär dig mer på gras/calib.

Kvalitet och garanti

GRAS-mikrofonuppsättningar är gjorda av komponenter från vår beprövade standardportfölj och är alla tillverkade av högkvalitativa material och märkesdelar som valdes och bearbetades för att säkerställa livslång stabilitet och robusthet.

Alla delar tillverkas och monteras på fabriken i Danmark av skickliga och dedikerade operatörer i en verifierad renrumsmiljö. Mikrofonmembranet, kroppen och det unika skyddsnätet är tillverkat av högkvalitativt rostfritt stål och gör mikrofonen inställd resistent mot fysiska skador samt korrosion orsakad av aggressiv luft eller gaser.

Detta tillsammans med den verkställda guldpläterade mikrofonterminalen garanterar en mycket tillförlitlig anslutning. Tack vare hög kvalitet är vår garanti mot defekta material och utförande 5 år.

Service

Om du av misstag skadar membranet på en GRAS-mikrofon kommer vi i de flesta fall att kunna byta ut den till en mycket rimlig kostnad och kort vändtid. Detta skyddar inte bara din investering utan uppfyller också din kvalitetssäkringsavdelning eftersom du inte behöver oroa dig för nya serienummer etc.
