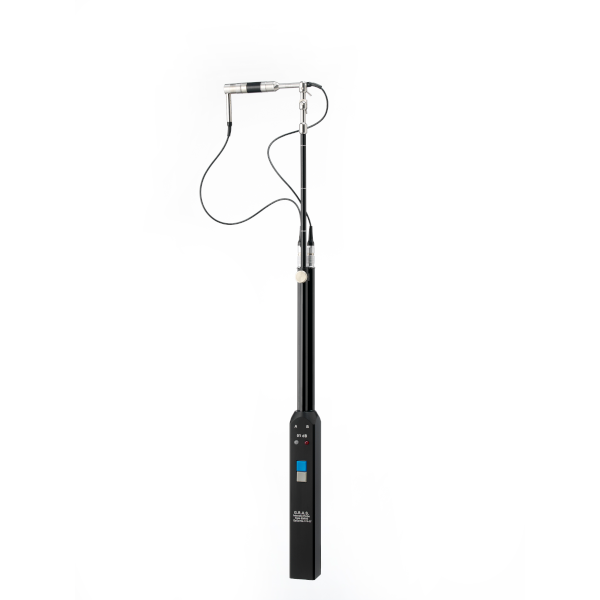

GRAS 50AI-D 1/2" LEMO Intensity Probe
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
Upptäck möjligheterna
Mer information
Beskrivning
GRAS 50AI-D 1/2 "LEMO Intensity Probe
Typiska applikationer
- Ljudintensitetsmätningar
- Ljudkällig plats
- Ljudkraftsmätningar
- IEC 61043 Standardmätningar
- Ljudkällrankning
- Mappning av ljudintensitet
Design
Alla komponenter tillverkas specifikt för ljudintensitetsapplikationer. Varje liten 1/4-tums diameter med 40 mm lång mikrofonförförstärkare är inrymt i ett robust rostfritt stålhölje, som möjliggör nya sondkonstruktioner för att minska störningar i ljudfältet som annars åstadkommes av effekterna av skuggor och diffraktion, och en symmetri som möjliggör Tillförlitliga kalibreringar såsom beskrivs i den föreslagna standarden (ISO/DIS 9614-2) för ljudkraftsmätningar med hjälp av ljudintensitetsmätningar.Ljudintensitetssonden typ 50AI består Gras 40ak Intensitetsmikrofonpaket, två Gras 26AA Mikrofonförförstärkare, fyra fasta distanser med olika längder och fjärrkontrollhandtag.
Mikrofonerna är hög känslighet, fritt fält 1⁄2-tums kondensormikrofoner med ett unikt utformat tryckutjämningssystem som säkerställer extremt väl definierade fasegenskaper. Mikrofonerna och förförstärkarna är monterade på ett svivningshuvud på den teleskopiska armen på fjärrkontrollhandtaget. För att täcka hela frekvensområdet från 50 Hz till 10 kHz levereras 50AI -sonderna med fyra fasta distanser för avstånd från mikrofonerna vid 12 mm, 25 mm, 50 mm och 100 mm. Dessa distanser kan enkelt bytas ut utan att demontera sonden.
50AI kan alternativt levereras med ett par fasmatchade Gras 40bi 1/4 "mikrofoner för att mäta mycket höga intensitetsnivåer som ligger över det dynamiska området för 40AK eller i situationer där den mindre storleken på 40BI är nödvändig.
Olika versioner av typ 50AI är tillgängliga för att ansluta direkt till ett brett utbud av allmänna frekvensanalysatorer samt specialiserade ljudintensitetsanalysatorer.
Version B
Har inbyggda fjärrkontrollfunktioner för direkt anslutning till och kontroll av mätsystem för ljudintensitet från ett brett utbud av leverantörer som 01 DB, Müller-BBM och Neutrix-Cortex
Version c
kan anslutas till alla analysatorer med standard 7-stifts LEMO-mikrofoningångar
Alla versioner levereras i ett bärfodral, komplett med mikrofoner, förförstärkare, mekaniska delar, vindrutan och fjärrkontrollhandtaget. Specialkonfigurationer kan också göras på beställning.
Dokument
GRAS 50AI-D 1/2 "LEMO Intensity Probe
GRAS 50AI-D 1/2 "LEMO Intensity Probe DatabladAlternativ
