Beskrivning
Gras Sound & Vibration erbjuder ett brett utbud av standardtillbehör i form av kablar, adaptrar, vindrutor och stativ för användning vid mätuppsättningar. Dessa kan i stort sett delas upp under tillbehör för mikrofoner, för förförstärkare, för utomhusmikrofoner, för kolvfoner och Pinna -simulatorer och tillbehör för öronsimulatorer. Vissa ingår i vissa produkter, andra är tillgängliga som extra. Alla kan beställas individuellt. De korta beskrivningarna som ges här såväl som de på nedladdningsbara tillbehörsark hjälper dig att välja vad du behöver för din speciella uppsättning. Kontakta dig vid alla händelser Graspartner Om du behöver råd eller ytterligare information.
Gras Sound & Vibration erbjuder också ett brett utbud av specialprodukter och anpassade lösningar. Vår erfarenhet inom området akustik och vibrationer, i kombination med vår korta utvecklingstid, gör det möjligt för oss att tillhandahålla innovativa lösningar på komplexa mätproblem i nära samarbete med kunden. För en teknisk diskussion om dina mätkrav, vänligen kontakta din lokala representant eller kontakta Gras Sound & Vibration direkt i Danmark.
GRAS AB0002 Mains/Line strömförsörjning
GRAS AB0002 är en strömförsörjning som ger en reglerad 15 V DC. Nätverkskontakten är för EU.
Alternativ
Motsvarande strömförsörjning med ett elnätkontakt för Storbritannien är GRAS AB0006 och med US Mains -kontakt (och US Mains -spänning) är GRAS AB0003.GRAS AB0003 Mains/Line strömförsörjning
Tillhandahåller en reglerad 15 V DC för att mata en kraftmodul som anges för en extern DC -kraftkälla. Se specifikationerna för kraftmodulen. Exempel: Strömmoduler som anges för 12-18 V DC strömförsörjning förutsatt att strömförbrukningen är under gränsen.
GRAS AB0005 Mains/Line strömförsörjning
GRAS AB0005 är en SMPS -reglerad strömförsörjning som ger 6 V DC. När det gäller nätanslutningen anger du EU, Storbritannien eller USA vid beställning. Lämplig adapterkabel levereras.
GRAS AB0006 Mains/Line strömförsörjning
GRAS AB0006 är en strömförsörjning som ger en reglerad 15 V DC. Nätverkskontakten är för Storbritannien.
Alternativ
Motsvarande strömförsörjning med ett nätanslutning för EU är GRAS AB0002 och med US Mains -kontakt (och US Mains -spänning) är GRAS AB0003.GRAS AE0001 -kontakt
GRAS AE0001 är 6-stiftens LEMO FFA.2S.306 MANA PLUG Som levererat med GRAS 41 AM/CN.
GRAS AE1002 LEMO 7-stiftspanelkontakt
GRAS AE1002 är en 7-stifts LEMO 1B-serie kvinnlig kontakt för panelmontering.
GRAS AE1003 LEMO 7-stifts kabelkontakt
GRAS AE1003 är en 7-stifts LEMO 1B-serie kvinnlig kontakt för kabelmontering.
GRAS AK0040 Standard 19 ”rackmonteringssystem
GRAS AK0040 kan hysa instrument, t.ex. GRAS Power -moduler, 133 mm höga och är tillräckligt breda för att innehålla instrument som uppgår till en total bredd på 430 mm. AK0040 kan i sin tur monteras i ett standard 19 "rack.
GRAS AK0096 RACK KIT
GRAS AK0096 I En konsol för mekaniskt sammankoppling av två GRAS 12AA/12AK Power -moduler sida vid sida.
GRAS AL0011 Kalibreringsstativ för IEC 60318-1 Ear Simulator
GRAS AL0011 tillhandahåller en bekväm plattform för kalibrering av IEC 60318-1 Ear Simulator, t.ex. GRAS RA0039.
GRAS GR0625 Slutbit
GRAS GR0625 END PITE för GRAS PR0001 & PR0001-1 Array-moduler. Om du utvidgar matrisen horisontellt ersätts ändstycket av en anslutande bit GR0630.
GRAS GR0630 Anslutande bit
GRAS GR0630 används för att utöka GRAS PR0001 & PR0001-01 i horisontell riktning. dvs gå med i två matrismoduler.
GRAS GR0707 SPACER FÖR ARRAY
50 mm distansen används för att utöka en mikrofonuppsättning med matrismodultyp PR0001/ PR0001-1 i vertikal riktning. En uppsättning av 6 distanser finns tillgänglig, se RA0107.
GRAS PA0018 Kabeltrumma
GRAS PR0001 Array -modul med central kabelanslutning
Array-modulen har en enda 3 M-kabel som avslutas i en 7-stifts manlig LEMO-kontakt 1B för att ansluta varje matrismikrofon parallellt med en konstant strömförsörjning och en flerkanalsanläggning för signalanalyser. En modulär design tillåter konfigurationer med flera arrayer som passar olika mätkrav med hjälp av levererade såväl som tillgängliga tillbehör. I alla fall upprätthålls tonhöjdsavståndet över matrismoduler vid 50 mm.
Arraymikrofonen är helt enkelt ansluten till de numrerade SMB -uttagen (som är upplagda med 50 mm intervall) i matrismodulen.
PR0001 har en central kabelanslutning och är numrerad 1 till 6 på ena sidan.
GRAS PR0001-1 Array-modul med lateral kabelanslutning
Array-modulen har en enda 3 M-kabel som avslutas i en 7-stifts manlig LEMO-kontakt 1B för att ansluta varje matrismikrofon parallellt med en konstant strömförsörjning och en flerkanalsanläggning för signalanalyser. En modulär design tillåter konfigurationer med flera arrayer som passar olika mätkrav med hjälp av levererade såväl som tillgängliga tillbehör. I alla fall upprätthålls tonhöjdsavståndet över matrismodulen vid 50 mm.
Arraymikrofonen är helt enkelt ansluten till de numrerade SMB -uttagen (som är upplagda med 50 mm intervall) i matrismodulen.
PR0001-1 har en lateral kabelanslutning och är numrerad 1 till 6 på båda sidor
GRAS PR0001-2 Array-modul med vinklad centralkabelanslutning
Array-modulen har en enda 3 M-kabel som avslutas i en 7-stifts manlig LEMO-kontakt 1B för att ansluta varje matrismikrofon parallellt med en konstant strömförsörjning och en flerkanalsanläggning för signalanalyser. En modulär design tillåter konfigurationer med flera arrayer som passar olika mätkrav med hjälp av levererade såväl som tillgängliga tillbehör. I alla fall upprätthålls tonhöjdsavståndet över matrismoduler vid 50 mm.
Arraymikrofonen är helt enkelt ansluten till de numrerade SMB -uttagen (som är upplagda med 50 mm intervall) i matrismodulen.
PR0001-2 har en vinklad centralkabelanslutning och är numrerad 1 till 6 på ena sidan.
GRAS PR0002 Array Module
GRAS PR0002 Array -modulen är en monteringsskena som gör det möjligt för matrismikrofoner GRAS 40PH & 40PL att vara avståndade med intervaller på 25 mm, 50 mm, 75 mm, 100 mm etc., dvs den har 23 mikrofonpositioner mellan 25 mm. PR0002 levereras med 8 mikrofonhållare. Ytterligare mikrofoninnehavare kan köpas (GRAS RA0185).
Om du vill utrusta skenan med 1/4 "standardmikrofonuppsättningar (vanligtvis GRAS 46BE), använd sedan GRAS RA0245 -mikrofonhållare istället för GR0185.
Det är möjligt att utöka matrisen horisontellt och vertikalt för att få en större matris. Array -mikrofonerna är försedda med SMB -anslutningar till vilka kablar körs direkt. När det gäller valet av kablar och kraftmoduler, se 40PH och 40PL.
GRAS RA0007 Rak adapter för 1/4 "förförstärkare
Denna adapter används vanligtvis tillsammans med den korresponderande vinklade adaptern GRAS RA0006 för intensitetsmikrofonpar. Ingår i Gras 40BI.
GRAS RA0083 BNC till 7-stifts LEMO-adapter
För användning av signal- och signalgrunderna endast för 7-stifts LEMO-ingång av en förförstärkare strömförsörjning.
GRAS RA0087 Specialnyckel
GRAS RA0087 -verktyget används vid demontering av mikrofonmontering av utomhusmikrofonsystem.
GRAS RA0107 distanser
GRAS RA0107 är en uppsättning av 6 distanser (50 mm) GR0707 för matrismoduler PR0001 och PR0001-1.

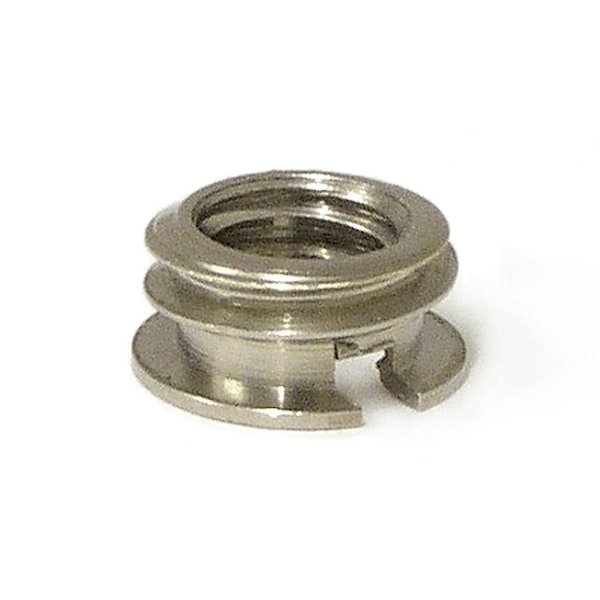

GRAS SK0017 stativtrådinsats
GRAS SK0017 stativtrådinsats används vanligtvis vid montering av en GRAS utomhus- eller miljömikrofon på ett stativ förses med en 1/4 "UNC-20 manlig tråd, t.ex. GRAS AL0006. Produkterna AM0029 och AM0033 kommer också att behövas.
GRAS SK0057 TRIFOD KONVERSIONSKREV
Alla GRAS-stativadaptrar och stativ har en 1/4 "UNC-20-tråd. Om ett stativ av annat märke används och detta är försett med en 3/8" UNC-16-tråd, montera GRAS SK0057 på stativet.
