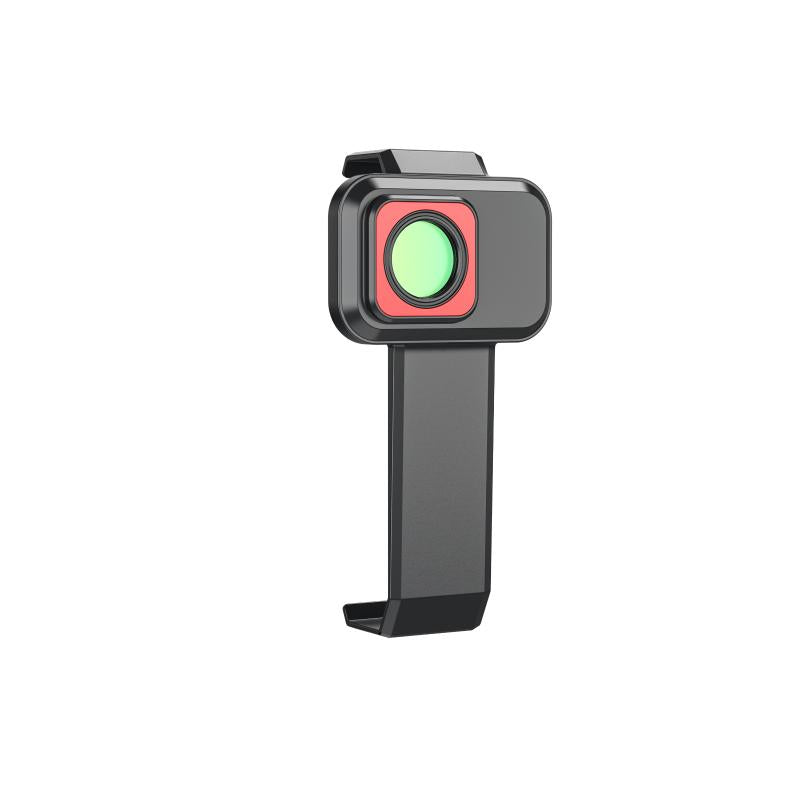

HIKMICRO HM-P201-MACRO Pocket Series Macro Lens
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
- Brännvidd: 4,6 mm
- FOV (Synfält): 36° (H) × 28° (V)
- IFOV (Spatial Resolution): 2,55 mrad
- Fokuseringsavstånd: 30 mm ± 1 mm (1,18” ± 0,04”)
- Min. avbildningsobjektstorlek: 100 ?m × 100 ?m
- Min. temperaturobjektstorlek: 500 ?m × 500 ?m
- Förstoring: 0,12x
:%2036%C2%B0%20(H)%20%C3%97%2028%C2%B0%20(V)%0A%20%09IFOV%20(Spatial%20Resolution):%202,55%20mrad%0A%20%09Fokuseringsavst%C3%A5nd:%2030%20mm%20%C2%B1%201%20mm%20(1,18%E2%80%9D%20%C2%B1%200,04%E2%80%9D)%0A%20%09Min.%20avbildningsobjektstorlek:%20100%20?m%20%C3%97%20100%20?m%0A%20%09...
){kind=link}
Upptäck möjligheterna
Mer information
Beskrivning
Hikmicro HM-P201-makro-makrolins gör att du kan upptäcka potentiella designfel, utvärdera PCB-hotspots och inspektera små elektroniska komponenter. Klämmer lätt på Hikmicro Pocket-serien termiska avbildningskameror.
Hikmicro HM-P201-macro-makrolins är kompatibel med Pocket Series (Pocket1, Pocket2) termografikameror.
Nyckelfunktioner
- Hög noggrannhet: Max (± 3 ℃/5,4 ℉, ± 3%), för objekttemperatur mellan 0 ° C (32 ° F) till 150 ° C (302 ° F)
- Se mindre: Små detaljer är tydligt synliga och avbildar målet så litet som 100 um x 100 um
- Enkel installation: Lätt att fästa makrolinsen till kompatibla kameror
- Ingen kalibrering krävs: Redo att använda när den har installerats, sparar besväret med att skicka kameran till tillverkaren för att kalibrera linsen
Typisk applikation
- Forskning och utveckling
- Elektronisk designverifiering och validering
- Tryckt kretskort (PCB) inspektion
- Elektronisk komponenttestning
- Mobiltelefonreparation
Löpande miljö
Hikmicro HM-P201-macro-makrolins kan du fokusera extremt nära 30 mm på ett mycket litet ämne så att det verkar mycket större i vyn (och i den slutliga bilden) jämfört med standardlinsen.
Det gör att du kan fånga exakta temperaturmätningar av små mål så små som 500 um x 500 um utan att byta linser.
Få en oerhört detaljerad bild av mycket små föremål så att du kan få insikt i termisk uppbyggnad och spridning på tryckta kretskort, identifiera en felaktig eller underdimensionerad komponent eller potentiellt till och med identifiera exakta felaktiga platser för elektrisk utrustning.
