Keithley 2502 Serien optisk effektmätning
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
- Fiberjusteringsfotodiodmeter 2502: Hög hastighet på analogutgång möjliggör LIV-testning vid fiberjusteringssteget.
- Pulslaserdiode-testssystem med valfri integrerande sfär 2520/KIT1: Synkroniserande testsystem som erbjuder käll- och mätkapabilitet för pulserad och kontinuerlig LIV-test.
- TEC SourceMeter SMUs, 2510 och 2510-AT: Säkerställ stram temperaturkontroll för laserdiode-moduler genom att kontrollera dess termoelektriska kylare.
%20system%20f%C3%B6r%20att%20kostnadseffektivt%20testa%20laserdiode-moduler.%0A%0A%20%09%0AFiberjusteringsfotodiodmeter%202502:%20H%C3%B6g%20hastighet%20p%C3%A5%20an...
){kind=link}
Upptäck möjligheterna
Mer information
Beskrivning

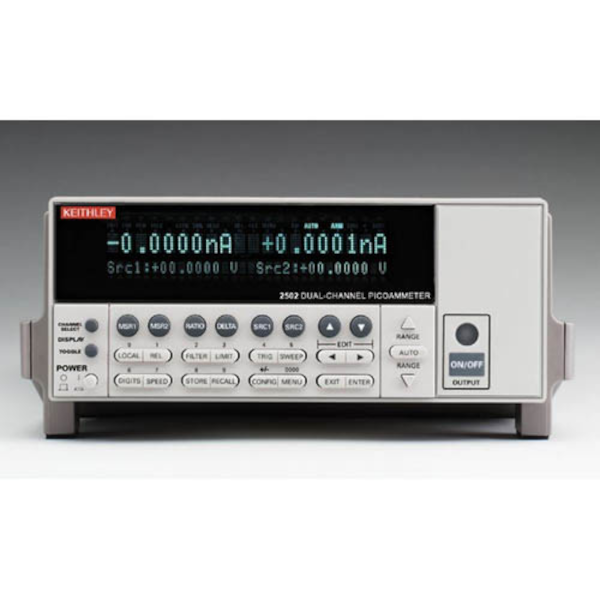

Keithley 2502 -serie Optiska kraftmätningar
Modell 2502 picoammeter med dubbla kanal ger två oberoende picoammeter-spänningskällkanaler för ett brett utbud av mätningsapplikationer med låg nivå inklusive laserdiodtestning. Model 2502 är också utformad för att öka genomströmningen av Keithley S LIV (LightCurrent-spänning) testsystem för produktionstestning av laserdiodmoduler (LDMS). Detta dubbla kanal-instrument har utvecklats i nära samarbete med ledande tillverkare av LDMS för fiberoptiska telekommunikationsnätverk.
Model 2502 har en analog utgång med hög hastighet som gör det möjligt att använda LIV -testsystemet vid fiberjusteringsstadiet i LDM -tillverkningsprocessen. Genom användning av buffertminne och ett triggerlänkgränssnitt som är unikt för Keithley -instrument kan modellen 2502 erbjuda den snabbaste genomströmningen som finns idag för LIV -testning av laserdiodmoduler. Dessa instrument är robust konstruerade för att möta kraven på tillförlitlighet och repeterbarhet i kontinuerlig drift i produktionsmiljöer dygnet runt.
Drag | Gynn |
| Aktiv temperaturkontroll | Förhindrar temperaturvariationer som kan leda till att laserdiodens dominerande utgångsvåglängd förändras, vilket leder till signalöverlappning och övergångsproblem. |
| 50W TEC -styrenhet | Möjliggör högre testhastigheter och ett bredare temperatur börvärde än andra lösningar med lägre effekt. |
| Helt digital P-I-D-kontroll | Ger större temperaturstabilitet och kan enkelt uppgraderas med en enkel firmwareförändring. |
| Autotuing-kapacitet för den termiska kontrollslingan (2510-AT) | Eliminerar behovet av att använda försök-och-fel-experiment för att bestämma den bästa kombinationen av P-, I- och D-koefficienter. |
| Bred temperatur börvärde (–50 ° C till +225 ° C) och hög börvärdupplösning (± 0,001 ° C) och stabilitet (± 0,005 ° C) | Täcker de flesta av testkraven för produktionstest av kylda optiska komponenter och undermontering. |
| Kompatibel med olika temperatursensorsångar - Thermistors, RTD och IC -sensorer | Arbetar med de typer av temperatursensorer som oftast används i ett brett spektrum av laserdiodmoduler. |
| AC Ohms mätfunktion | Verifierar TEC -enhetens integritet. |
| 4-tråds öppen/kort blydetektering för termisk återkopplingselement | Eliminerar blymotståndsfel på det uppmätta värdet, vilket minskar möjligheten till falska fel eller enhetsskador. |
Dokument
Alternativ
Keithley 2502 -serie Optiska kraftmätningar
| Modell | Kanal | Max nuvarande källa/måttintervall | Max spänningskälla/måttområde | Driva | Mätupplösning (ström / spänning) | Listpris |
|---|---|---|---|---|---|---|
| 2510
|
1 | 5A | 10V | 50 W | - | Konfigurera och offert |
| 2510-at | 1 | 5A | 10V | 50 W | - | Konfigurera och offert |
| 2502 | 2 | 20 mA | 100V | 2 w | 1FA | Konfigurera och offert |
| 2520 | 1 | 5A | 10V | 50 W | 700NA / 0,33 mV | Konfigurera och offert |
Video
Keithley 2502 -serie Optiska kraftmätningar
Modell 2502 picoammeter med dubbla kanal ger två oberoende picoammeter-spänningskällkanaler för ett brett utbud av mätningsapplikationer med låg nivå inklusive laserdiodtestning. Model 2502 är också utformad för att öka genomströmningen av Keithley S LIV (LightCurrent-spänning) testsystem för produktionstestning av laserdiodmoduler (LDMS). Detta dubbla kanal-instrument har utvecklats i nära samarbete med ledande tillverkare av LDMS för fiberoptiska telekommunikationsnätverk.
Model 2502 har en analog utgång med hög hastighet som gör det möjligt att använda LIV -testsystemet vid fiberjusteringsstadiet i LDM -tillverkningsprocessen. Genom användning av buffertminne och ett triggerlänkgränssnitt som är unikt för Keithley -instrument kan modellen 2502 erbjuda den snabbaste genomströmningen som finns idag för LIV -testning av laserdiodmoduler. Dessa instrument är robust konstruerade för att möta kraven på tillförlitlighet och repeterbarhet i kontinuerlig drift i produktionsmiljöer dygnet runt.
Drag | Gynn |
| Aktiv temperaturkontroll | Förhindrar temperaturvariationer som kan leda till att laserdiodens dominerande utgångsvåglängd förändras, vilket leder till signalöverlappning och övergångsproblem. |
| 50W TEC -styrenhet | Möjliggör högre testhastigheter och ett bredare temperatur börvärde än andra lösningar med lägre effekt. |
| Helt digital P-I-D-kontroll | Ger större temperaturstabilitet och kan enkelt uppgraderas med en enkel firmwareförändring. |
| Autotuing-kapacitet för den termiska kontrollslingan (2510-AT) | Eliminerar behovet av att använda försök-och-fel-experiment för att bestämma den bästa kombinationen av P-, I- och D-koefficienter. |
| Bred temperatur börvärde (–50 ° C till +225 ° C) och hög börvärdupplösning (± 0,001 ° C) och stabilitet (± 0,005 ° C) | Täcker de flesta av testkraven för produktionstest av kylda optiska komponenter och undermontering. |
| Kompatibel med olika temperatursensorsångar - Thermistors, RTD och IC -sensorer | Arbetar med de typer av temperatursensorer som oftast används i ett brett spektrum av laserdiodmoduler. |
| AC Ohms mätfunktion | Verifierar TEC -enhetens integritet. |
| 4-tråds öppen/kort blydetektering för termisk återkopplingselement | Eliminerar blymotståndsfel på det uppmätta värdet, vilket minskar möjligheten till falska fel eller enhetsskador. |
Keithley 2502 -serie Optiska kraftmätningar
| Modell | Kanal | Max nuvarande källa/måttintervall | Max spänningskälla/måttområde | Driva | Mätupplösning (ström / spänning) | Listpris |
|---|---|---|---|---|---|---|
| 2510
|
1 | 5A | 10V | 50 W | - | Konfigurera och offert |
| 2510-at | 1 | 5A | 10V | 50 W | - | Konfigurera och offert |
| 2502 | 2 | 20 mA | 100V | 2 w | 1FA | Konfigurera och offert |
| 2520 | 1 | 5A | 10V | 50 W | 700NA / 0,33 mV | Konfigurera och offert |
