Keithley 2520 Pulserad Laserdiod Testsystem
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
- Kanaler - 1
- Max strömkälla/mätområde - 5A
- Max spänningskälla/mätområde - 10V
- Effekt - 50 W
- Mätningsupplösning (ström/spänning) - 700nA / 0.33mV
%20-%20700nA%20/%200.33mV%0A%20
){kind=link}
Upptäck möjligheterna
Mer information
Beskrivning
Keithley 2520 Pulsed Laser Diode Test System
Model 2520 Pulsed Laser Diode Test System är ett integrerat, synkroniserat system för testning av laserdioder tidigt i tillverkningsprocessen, när korrekt temperaturkontroll inte lätt kan uppnås. Model 2520 tillhandahåller alla sourcing- och mätfunktioner som behövs för pulserade och kontinuerliga LIV-testning (lätt-strömvoltage) av laserdioder i ett kompakt, halv-rack-instrument. Den snäva synkroniseringen av käll- och måttfunktioner säkerställer hög mätnoggrannhet, även när man testar med pulsbredder så korta som 500Ns.
Keithley-instrumentering gör det enkelt att bygga ett LIV-system (lättströmsspänning) för att testa laserdiodmoduler kostnadseffektivt.
- 2520 Pulse Laser Diode Test System: Synkronisering av testsystem som ger inköp och mätförmåga för pulserat och kontinuerligt LIV -test.

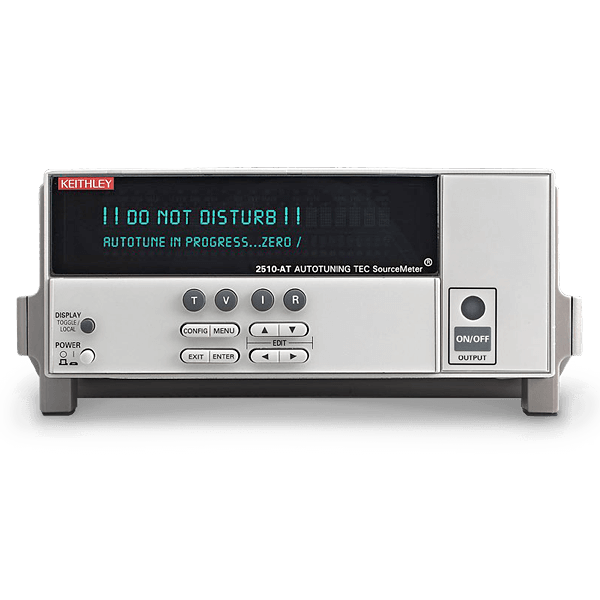

- TEC Sourcemeter SMU, 2510 och 2510-AT: Se till att tät temperaturkontroll för laserdiodmoduler genom att kontrollera dess termoelektriska kylare.
Drag | Gynn |
| Aktiv temperaturkontroll | Förhindrar temperaturvariationer som kan leda till att laserdiodens dominerande utgångsvåglängd förändras, vilket leder till signalöverlappning och övergångsproblem. |
| 50W TEC -styrenhet | Möjliggör högre testhastigheter och ett bredare temperatur börvärde än andra lösningar med lägre effekt. |
| Helt digital P-I-D-kontroll | Ger större temperaturstabilitet och kan enkelt uppgraderas med en enkel firmwareförändring. |
| Autotuing-kapacitet för den termiska kontrollslingan (2510-AT) | Eliminerar behovet av att använda försök-och-fel-experiment för att bestämma den bästa kombinationen av P-, I- och D-koefficienter. |
| Bred temperatur börvärde (–50 ° C till +225 ° C) och hög börvärdupplösning (± 0,001 ° C) och stabilitet (± 0,005 ° C) | Täcker de flesta av testkraven för produktionstest av kylda optiska komponenter och undermontering. |
| Kompatibel med olika temperatursensorsångar - Thermistors, RTD och IC -sensorer | Arbetar med de typer av temperatursensorer som oftast används i ett brett spektrum av laserdiodmoduler. |
| AC Ohms mätfunktion | Verifierar TEC -enhetens integritet. |
| 4-tråds öppen/kort blydetektering för termisk återkopplingselement | Eliminerar blymotståndsfel på det uppmätta värdet, vilket minskar möjligheten till falska fel eller enhetsskador. |
För mer information:Tektronix
