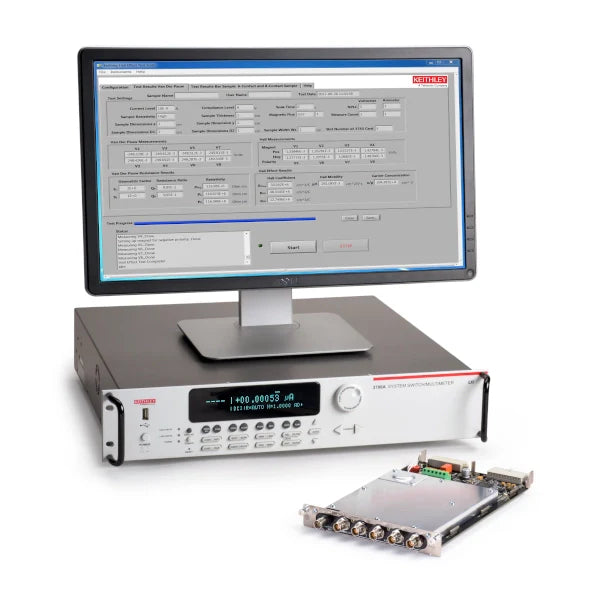

Keithley 3706A Data Acquisition w/Ethernet
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
Hög växling och mätprestanda utan det höga priset
Modell 3706A systemväxeln med högpresterande DMM innehåller sex platser för plug-in-kort i ett kompakt 2U högt hölje som enkelt tillgodoser behoven hos medel till hög kanalantal applikationer. När den är helt laddad kan en huvudram stödja upp till 576 tvåtråds multiplexerkanaler för oöverträffad densitet och ekonomiska kostnader per kanal. Resultatet är en tätt integrerad växlings- och mätlösning som är lika hemma på bänken som i rack.
Upptäck möjligheterna
Mer information
Beskrivning
Keithley Series 3700A Systems Switch/Multimeter
| Drag | Gynn |
| Fyra konfigurationsalternativ tillgängliga | Tillåter att köpa minsta funktionalitet som applikationen kräver: med eller utan DMM, med eller utan frontpanelens display och knappsats. |
| Embedded Test Script Processor (TSP®) | Undviker kommunikationsförseningar mellan PC -styrenheten och instrumentet genom att bädda in testskript i själva instrumentet och förbättra testgenomströmningen dramatiskt. |
| TSP-Link® Master/Slave Connection | Erbjuder enkel systemutvidgning mellan mainframes; Tillåter också anslutning till andra TSP-Link-aktiverade instrument som serie 2600B Sourcemeter SMU-instrument. |
| Valfri 7½-siffrig DMM är ansluten till mainframes analoga bakplan | Säkerställer en högkvalitativ signalväg från varje kortkanal till multimetern. |
| Inbyggt webbgränssnitt | Erbjuder en snabb och enkel metod för att kontrollera och analysera mätresultat. |
| Valfri DMM som kan> 14 000 avläsningar/sekund till minnet vid 3½ siffror | Stöder komponenttestning med hög genomströmning. |
| Front Panel USB 2.0 Enhetsport | Förenkla överföring av avläsningar, systemkonfigurationer och testskript genom att låta dem sparas i minnespinnar. |
| Inbyggda LXI/Ethernet-, GPIB- och USB-gränssnitt | Stöder enkel anslutning med annan utrustning i testsystemet. |
| Fjorton programmerbara digitala I/O -linjer | Tillåter enkel kontroll av externa enheter som komponenthanterare eller andra instrument. |
Plug-in-moduler:
| Datablad | Modul | Beskrivning |
|---|---|---|
| Visa datablad | 3720 | Dual 1x30 multiplexkort (Auto CJC med 3720-ST) |
| Visa datablad | 3720-ST | Skruvplintpanel med CJC -sensor för 3720 -kort |
| Visa datablad | 3721 | Dual 1x20 multiplexkort (Auto CJC med 3721-ST) |
| Visa datablad | 3721-ST | Skruvplintpanel med CJC -sensor för 3721 -kort |
| Visa datablad | 3722 | Dual 1x48 Multiplexkort med hög densitet |
| Visa datablad | 3723 | Dual 1x30 High Speed Reed Relay Multiplex Card |
| Visa datablad | 3723-ST | Skruvplintpanel för 3723 -kort |
| Visa datablad | 3723-st-1 | Skruvterminalpanelen för 3723 -kort (enstaka pol) |
| Visa datablad | 3724 | Dual 1x30 FET-kort (Auto CJC krävs Beställ också 3724-ST) |
| Visa datablad | 3724-ST | Skruvplintpanel med CJC -sensor för 3724 -kort |
| Visa datablad | 3730 | 6 x 16 Matriskort med hög densitet |
| Visa datablad | 3730-ST | Skruv terminalpanel för 3730 kort |
| Visa datablad | 3731 | 6x16 High Speed Reed Relay Matrix Card |
| Visa datablad | 3731-ST | Skruv terminalpanel för 3731 -kort |
| Visa datablad | 3732 | Quad 4x28 Reed Relay Matrix Card |
| Visa datablad | 3732-st-c | Skruv term för 3732 kort, col. EXPANSION |
| Visa datablad | 3732-st-r | Skruvtermin för 3732 -kort, radutvidgning |
| Visa datablad | 3740 | 28 Oberoende form C och 4 Hög Curent -form ett kort |
| Visa datablad | 3740-ST | Skruvplintpanel för 3740 -kort |
| Visa datablad | 3750 | Multifunktionskort 40 dio, 4 räknare, 2AO |
| Visa datablad | 3750-st | Skruvplintpanel för 3750 kort |
Dokument
Keithley Series 3700A Systems Switch/Multimeter
Keithley 3706A DatabladAlternativ
Keithley Series 3700A Systems Switch/Multimeter
Keithley 3706A-SNFP
| Maximal omkopplingskanaler | Andra funktioner | Anslutning | Mainframe -storlek | Antal kortplatser |
|---|---|---|---|---|
| upp till 576 | Byt endast, DMM är utesluten och utan frontpanelens display och knappsats | GPIB / USB (TMC) / LAN (LXI) | Full rack, 2U | 6 |
Keithley 3706a-s
| Maximal omkopplingskanaler | Andra funktioner | Anslutning | Mainframe -storlek | Antal kortplatser |
|---|---|---|---|---|
| upp till 576 | Endast byte, DMM är utesluten | GPIB / USB (TMC) / LAN (LXI) | Full rack, 2U | 6 |
Keithley 3706A-NFP
| Maximal omkopplingskanaler | Andra funktioner | Anslutning | Mainframe -storlek | Antal kortplatser |
|---|---|---|---|---|
| upp till 576 | Integrerad DMM utan frontpanelens display och knappsats | GPIB / USB (TMC) / LAN (LXI) | Full rack, 2U | 6 |
Keithley 3706a
| Maximal omkopplingskanaler | Andra funktioner | Anslutning | Mainframe -storlek | Antal kortplatser |
|---|---|---|---|---|
| upp till 576 | Integrerad DMM | GPIB / USB (TMC) / LAN (LXI) | Full rack, 2U | 6 |
