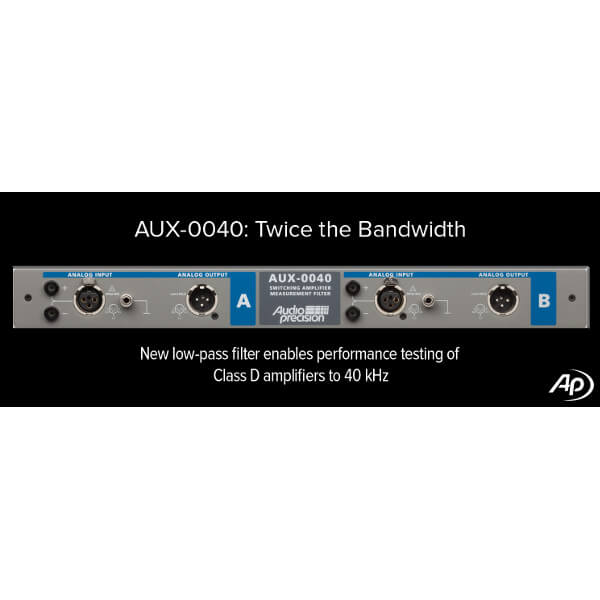

Audio Precision AUX-0040 Measurement Filters
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
- Antal kanaler: 2
- Frekvensrespons: ±0.08 dB, 20 Hz till 40 kHz
- Insättningsförlust: Vanligtvis −0.054 dB
- Högfrekvent avvisning: Vanligtvis > 52 dB, 400 kHz till 20 MHz
- Maximal ingång: ±200 Vpk [140 Vrms], dc till 15 kHz, minskar till 75 Vpk [53 Vrms] från 40 kHz till 2 MHz
- Interkanal crosstalk: 90 dB vid 20 kHz
- Distortion: < -110 dB harmonisk (mätt vid 70 Vpp, 1 kHz), < -100 dB IMD (vid 70 Vpp med 18 kHz och 20 kHz dual-tone test signal)
Upptäck möjligheterna
Mer information
Beskrivning
Tillhandahåller signalpredikering för mätnoggrannhet i klass-D-förstärkningstest
Ljudprecisionen AUX-0040 /0100-omkopplingsförstärkningsmätningsfilter är utformade för att infogas mellan enheten som testas och en analysator, för att minska signalkomponenterna utanför bandet före mätning. Filtren använder en passiv design för optimal prestanda, med anpassade induktorer utformade för högeffekthantering och minimal lågfrekvent snedvridning.
AUX-0040 är ett tvåkanals passivt filter, med ett passband 20 Hz till 40 kHz. Det är utformat för att användas med tvåkanalsanalysatorer, inklusive APX555, APX52X-serien och 2700-serien testsystem.
Tillverkare av kraftförstärkare flyttar till växlingsdesign (även kallad klass D eller Switch-Mode) för att göra sina förstärkare lägre kostnader och effektivare jämfört med konventionell linjär effektförstärkarkonstruktioner. Denna teknik har särskilt överklagande inom fordons- och personliga stereo -applikationer där effektivitet, låg batteriförbrukning, liten storlek och låga kostnader önskas. Förstärkare som använder denna teknik presenterar emellertid nya mätutmaningar.
Växlingsprocessen lägger till snabba stigande kanter vid växlingsfrekvensen till ljudutgångssignalen. Dessa snabba kanter har ingen följd av den typiska belastningen (en högtalare), men uppvisar en svår signal för mätinstrument. De snabba växlingskanterna uppvisar högt energiinnehåll och kommer att införa svängningsbegränsning när de presenteras för ingångssteget för de flesta mätinstrument. När de stressas av dessa snabba kanter kommer analysatorinmatningsförstärkaren vanligtvis att svänga hastighetsgränsen och kommer inte att kunna fungera effektivt i sitt normala läge. Auto Ranging kommer att påverkas och signalen under test kommer att felaktigt representeras till följande mätkretsar. Resultatet är att brus- och distorsionsmätningar av växlingsförstärkare med nästan alla analysatorer utan förkonditionering kommer att ge felaktiga och oförutsägbara resultat.
För mer information: Ljudprecision
