MOHR CT100-AK-PSP Stift- och kontaktprobesats för CT100B och CT100HF
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
- Höga bandbreddsprober upprätthåller signalintegritet
- Justera avståndet för alla kontaktavstånd
- Impedans matchad för Mil-Spec-kontakter
- Möjliggör snabb testning av flera kontakter och par
Upptäck möjligheterna
Mer information
Beskrivning

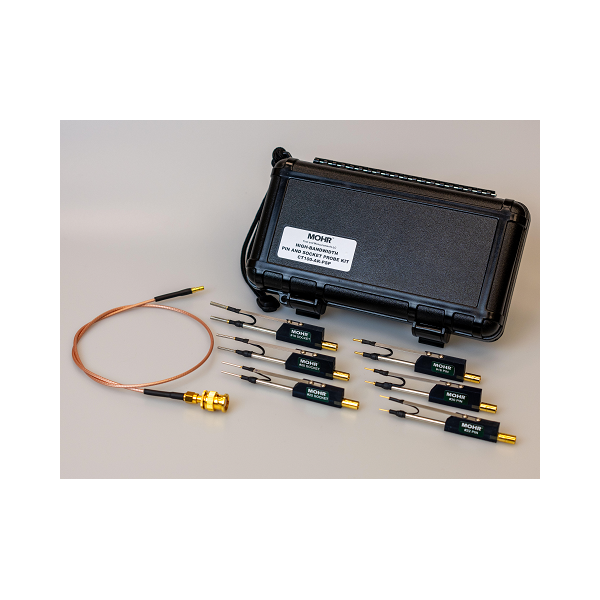

Mohr-stiftet och socket-sonden består av impedansmatchad, hög bandbredd, justerbara tonhöjdsprober i alla vanliga stift- och socket-kontaktstorlekar för MIL-Spec, Twisted Pair och andra anslutningar. Varje kit är utformat för användning med MOHR CT100 -serien TDR Metallic Cable -testare och har sex handhållna sonder som täcker det mest använda kontaktstorleken, en flexibel adapterkabel och BNC/SMA -adaptrar i ett robust vattentätt hölje.
Nyckelfunktioner
Höga bandbreddprober upprätthåller signalintegritet
Justerbar tonhöjd för alla anslutningsavstånd
Impedans matchade för MIL-specifika kontakter
Möjliggör snabb testning av flera kontakter och par
Mått
8.67 (L) x 5.1 (w) x 2 (h) in.
(22 x 13 x 5 cm)
Vikt
15,5 oz (438 g)
| Specifikationer | |
|---|---|
Kontakter: | |
| Alla kontakter möter M39029 -specifikationer | |
Storlekar: | |
| #22 -stift | #22 uttag |
| #20 -stift | #20 |
| #16 stift | #16 uttag |
Förlängningskabel: | |
| M17/113-RG316 18 ”koaxial kabel SMA manlig kontakt | |
| SMA-BNC-adapter | |
Kontakter av hög kvalitet
Bilden nedan visar skillnaden i signalkvalitet när du använder olika kontakter. Det röda spåret gjordes med vanliga "alligatorklämmor" medan det svarta spåret visar en skanning med användning av Mohr högbandbreddstift och socketprober. Den minimala impedensförändringen genom adaptern upprätthåller instrumentets förmåga att lösa detaljer i kabeln som mäts.
Anslutningen i början och den öppna i slutet av kabeln är svår att identifiera sig med alligatorklämmorna, medan hela spåret är skarpt och skarp med lätt igenkända funktioner när man använder Mohr -stiftet och socketproberna.
