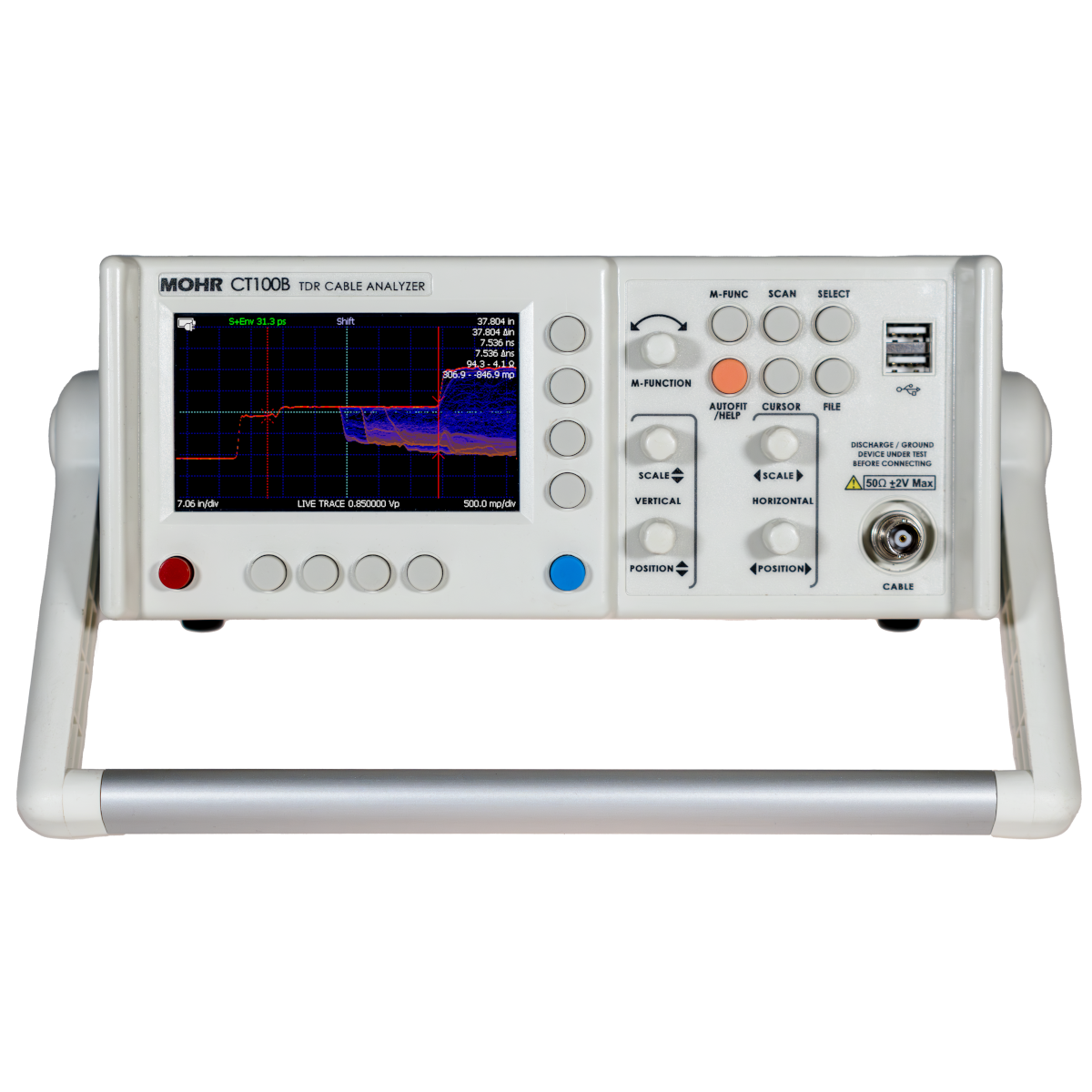

CT100B TDR -kabelanalysator
Högupplösta TDR med frekvensdomänanalys!Ny multicore CPU upp till 300 gånger snabbare än CT100
- 16 gånger mer RAM -minne än CT100
- Provtagning -> Varje kabelfel är synlig i varje skala
- Godtyckliga vågformer fram till 1,5 miljoner poäng
- Kalibrerade S-parametermätningar
- Realtid frekvensdomänmätningar
- Returförlust (S11)
- Kabelförlust / införingsförlust (S21)
- S11 mellan markörerna tidsfönster intresse
- Smith -diagram För att förenkla komplexa impedansmatchningsproblem
- Normaliserade TDR -spår med justerbar stigningstid
- Optimerat menysystem till helt enkelt vanliga uppgifter som att ansluta till CT Viewer och skanningskablar.
- Ny Hjälp på skärmen bibliotek.
Gränslösa applikationer
- Testar alla typer av kabel och kontakter
- Koaxial kabel
- Vridpar kabel
- Multicondector kabel (t.ex. MIL-STD-1553B, MIL-STD-38999)
- Upptäcker subtila partiella fel, öppnar, shorts, kinks, kranar, sköldskador, termisk skada, solljus/UV-skador, vatteninträngning, lossade eller korroderade sammankopplingar, kablar av dålig kvalitet.
- Åldrande flygplan
- Catv, kraft, telefoni
- Flott- / marin
- Trådlös infrastruktur
- PCB -karaktärisering
- Jordfuktighet, geofysik
Andra fantastiska TDR -funktioner
- Två oberoende markörer Förenkla differentiell impedans, returförlust och avstånd till felmätningar.
- Skiktskalning Minskar TDR -vågformimpedansfel orsakade av flera reflektioner.
- Ztrace Icke -linjär transform visar impedansvågform i ohm.
- Intermittent feldetektering Visar sannolikhetstäthet eller min/max kuvert med impedans-vid-kursor.
- Förbättrad kalibrering Ger branschens bästa impedansnoggrannhet.
- Autofit™ Knappen passar automatiskt på skärmen.
- Konfigurationsbibliotek Gör upprepade mätningar lika enkla som en tryck på en knapp.
- Spara tusentals TDR -spår Att du senare kan zooma in/ut på och jämföra eller subtrahera från levande eller tidigare sparade spår.
- Live LAN/WAN/Internet -streaming och fjärrkontroll av alla CT100 -serier tdr. Utnyttja realtidsteknisk övervakning från tusentals mil bort.
- Ladda ner Dina TDR -data till en dator och granskar den senare med den inkluderade CT -tittare™ 2 programvara.
Ergonomi och användarvänlighet
- Ljus 4.3 " färg TFT-LCD-display är lättläst i alla miljöer.
- Intuitiva multifunktionsnyckelpaneler Förenkla TDR -användning.
- Lättvikt och bärbar, fungerar för en fullskift utan laddning; användning är obegränsat med externa batteripaket.
- Integrerad 10/100 Ethernet anslutning.
- USB -kringutrustning Inkludera mus, tangentbord, flashenhet, streckkodsläsare.
Allmänna TDR -alternativ
- CT100B-BNC, självjordande BNC-testport
- Elektriskt-robusta, mångsidiga metalliska TDR designade för högupplösta testning av ett brett utbud av koaxiella och tvinnade kabeltyper och längder-i fältet, på tillverkningsgolvet eller i labbet. Överskrider alla TekTronix® 1502C TDR -specifikationer.
- CT100B-SMA, SMA-testport i rostfritt stål
- CT100 TDR konfigurerad med SMA -testportmontering. Representerar en balans mellan prestanda och elektrisk överspänningsskydd för fältapplikationer där SMA -testporten önskas.
- CT100HF, SMA-testport i rostfritt stål
- Högre bandbreddversion av CT100B-SMA med den snabbaste TDR-systemets risetime, idealisk för att testa högfrekventa kablar och sammankopplingar.
Standardtillbehör (ingår i instrumentet)
- CT -tittare™ 2 TDR WaveForm -analysprogramvarupaket
- CT100B -manual
- CT -tittare™ 2 användarhandbok
- Robust mjuksidan
- Gott om utrymme för kalibreringstillbehör, manualer och valfritt små formfaktor-tangentbord.
- Kalibreringspaket
- Precisionskoaxial testkabel och BNC/SMA -adaptrar som är nödvändiga för att verifiera TDR -instrumentkalibrering och prestanda.
- Nist-spårbart kalibreringscertifikat
- Standard 12-månaders begränsad garanti
Valfria tillbehör
- Litet formfaktor tangentbord
- Detta populära, rekommenderade tillbehör förenklar datainmatningen och passar i instrumentets bärande fall.
- Hårt bärande
- Ge ditt instrument det största miljöskyddet med detta anpassade Pelican ™ -fall. Ersätter standardmjuksidan.
- BNC RF -adapterpaket
- Precision BNC RF-adaptrar erbjuder direkt högbandbreddkoppling för testning av de flesta koaxiella kablar och sammankopplingar: BNC-BNC, N-N, SMA-SMA, BNC-N, SMA-BNC, SMA-N och SMA-TNC. Levereras i ett robust plastfodral. Idealisk för användning med CT100.
- SMA RF -adapterpaket
- Precision SMA RF-adaptrar erbjuder direkt högbandbreddkoppling för att testa de flesta koaxiella kablar och sammankopplingar: SMA-SMA, SMA-BNC, SMA-N och SMA-TNC. Levereras i ett robust plastfodral. Idealisk för användning med CT100HF.
- NY! MIL-STD-1553B Data Bus TRB Adapter Kit
- Högbandbreddstyrd-impedansadapterpaket för testning av TRIAXIAL BNC) -terminerade kablar inklusive Aerospace MIL-STD-1553B TWINAX-kablar. Levereras i ett militärkvalitetsmiljöbeständigt plastfodral. Idealisk för användning med CT100 för felsökning och underhåll av åldrande flygplanskabelnesser.
- Impedansmatchande adapterpaket
- Användbart för specialiserade applikationer som kräver precisionsimpedans som matchar kabel / enhet-undertest (DUT).
- Adapter 50 Ω till 75 Ω CT100-AC-I5075
- Adapter 50 Ω till 93 Ω CT100-AC-I5093
- Adapter 50 Ω till 125 Ω CT100-AC-I50125
- Externt batteripaket (2700 mAh)
- Kommer snart. På obestämd tid förlänga batteriets livslängd för ditt instrument med varm-swappable NIMH-batteripaket. Robust clamshell -konstruktion fästs säkert till toppen av instrumentet.
Nyckelspecifikationer |
|
Högupplöst tdr. Karakterisera säkert normala kablar och kontakter så att du kan identifiera impedansavvikelser tidigt. BNC (svarta) och SMA (röda) anslutningarna visar ungefär 0,8 Ω respektive 0,4 Ω överskott av implementering.
Provtagning. Subpixelprovtagning säkerställer att varje detekterbart kabelfel är synlig i varje horisontell skala. Figuren visar effekten av underpixelprovtagning på en kabel med 250 m (250 m) med markerad 8 Ω fel upptäckt med användning av subpixelprovtagning.
S-parameterfrekvensdomänmätningar. Figuren visar S11-returförlustplott (orange) och TDR-vågform (röd) av en 2,4 GHz WiFi-patchantenn, vilket visar den genomsnittliga avkastningsförlusten på 21,5 dB från 2,3-2,7 GHz.
S11 Returförlust mellan markörerna. CT100B TDR tillhandahåller den unika förmågan att tidsfönster eller de-inbäddade funktionen av intresse såsom ett kontaktdon eller kabelfel ökar mätnoggrannheten. I detta fall visar figuren markörer som väljer ett SMA-kontakt med motsvarande tidsfönster S11-returförlustplott.
Smith Chart Display of Frequency-Domain Data. Använd Smith -diagram för att förenkla komplexa impedansmatchningsuppgifter. Mät komplex impedans vid markörläget. Figuren visar Smith -diagrammet med en 200 Ω terminator med markören vid 0,0 MHz.
Intermittent / övergående feldetektering. Använd CT100B: s kuvertläge för att fånga övergående fel ner till 2 ms temporär upplösning. Figuren visar intermittent feldetektering med vänster markör på felplatsen.
Dokument
Alternativ
Video
CT100B TDR -kabelanalysator
Högupplösta TDR med frekvensdomänanalys!Ny multicore CPU upp till 300 gånger snabbare än CT100
- 16 gånger mer RAM -minne än CT100
- Provtagning -> Varje kabelfel är synlig i varje skala
- Godtyckliga vågformer fram till 1,5 miljoner poäng
- Kalibrerade S-parametermätningar
- Realtid frekvensdomänmätningar
- Returförlust (S11)
- Kabelförlust / införingsförlust (S21)
- S11 mellan markörerna tidsfönster intresse
- Smith -diagram För att förenkla komplexa impedansmatchningsproblem
- Normaliserade TDR -spår med justerbar stigningstid
- Optimerat menysystem till helt enkelt vanliga uppgifter som att ansluta till CT Viewer och skanningskablar.
- Ny Hjälp på skärmen bibliotek.
Gränslösa applikationer
- Testar alla typer av kabel och kontakter
- Koaxial kabel
- Vridpar kabel
- Multicondector kabel (t.ex. MIL-STD-1553B, MIL-STD-38999)
- Upptäcker subtila partiella fel, öppnar, shorts, kinks, kranar, sköldskador, termisk skada, solljus/UV-skador, vatteninträngning, lossade eller korroderade sammankopplingar, kablar av dålig kvalitet.
- Åldrande flygplan
- Catv, kraft, telefoni
- Flott- / marin
- Trådlös infrastruktur
- PCB -karaktärisering
- Jordfuktighet, geofysik
Andra fantastiska TDR -funktioner
- Två oberoende markörer Förenkla differentiell impedans, returförlust och avstånd till felmätningar.
- Skiktskalning Minskar TDR -vågformimpedansfel orsakade av flera reflektioner.
- Ztrace Icke -linjär transform visar impedansvågform i ohm.
- Intermittent feldetektering Visar sannolikhetstäthet eller min/max kuvert med impedans-vid-kursor.
- Förbättrad kalibrering Ger branschens bästa impedansnoggrannhet.
- Autofit™ Knappen passar automatiskt på skärmen.
- Konfigurationsbibliotek Gör upprepade mätningar lika enkla som en tryck på en knapp.
- Spara tusentals TDR -spår Att du senare kan zooma in/ut på och jämföra eller subtrahera från levande eller tidigare sparade spår.
- Live LAN/WAN/Internet -streaming och fjärrkontroll av alla CT100 -serier tdr. Utnyttja realtidsteknisk övervakning från tusentals mil bort.
- Ladda ner Dina TDR -data till en dator och granskar den senare med den inkluderade CT -tittare™ 2 programvara.
Ergonomi och användarvänlighet
- Ljus 4.3 " färg TFT-LCD-display är lättläst i alla miljöer.
- Intuitiva multifunktionsnyckelpaneler Förenkla TDR -användning.
- Lättvikt och bärbar, fungerar för en fullskift utan laddning; användning är obegränsat med externa batteripaket.
- Integrerad 10/100 Ethernet anslutning.
- USB -kringutrustning Inkludera mus, tangentbord, flashenhet, streckkodsläsare.
Allmänna TDR -alternativ
- CT100B-BNC, självjordande BNC-testport
- Elektriskt-robusta, mångsidiga metalliska TDR designade för högupplösta testning av ett brett utbud av koaxiella och tvinnade kabeltyper och längder-i fältet, på tillverkningsgolvet eller i labbet. Överskrider alla TekTronix® 1502C TDR -specifikationer.
- CT100B-SMA, SMA-testport i rostfritt stål
- CT100 TDR konfigurerad med SMA -testportmontering. Representerar en balans mellan prestanda och elektrisk överspänningsskydd för fältapplikationer där SMA -testporten önskas.
- CT100HF, SMA-testport i rostfritt stål
- Högre bandbreddversion av CT100B-SMA med den snabbaste TDR-systemets risetime, idealisk för att testa högfrekventa kablar och sammankopplingar.
Standardtillbehör (ingår i instrumentet)
- CT -tittare™ 2 TDR WaveForm -analysprogramvarupaket
- CT100B -manual
- CT -tittare™ 2 användarhandbok
- Robust mjuksidan
- Gott om utrymme för kalibreringstillbehör, manualer och valfritt små formfaktor-tangentbord.
- Kalibreringspaket
- Precisionskoaxial testkabel och BNC/SMA -adaptrar som är nödvändiga för att verifiera TDR -instrumentkalibrering och prestanda.
- Nist-spårbart kalibreringscertifikat
- Standard 12-månaders begränsad garanti
Valfria tillbehör
- Litet formfaktor tangentbord
- Detta populära, rekommenderade tillbehör förenklar datainmatningen och passar i instrumentets bärande fall.
- Hårt bärande
- Ge ditt instrument det största miljöskyddet med detta anpassade Pelican ™ -fall. Ersätter standardmjuksidan.
- BNC RF -adapterpaket
- Precision BNC RF-adaptrar erbjuder direkt högbandbreddkoppling för testning av de flesta koaxiella kablar och sammankopplingar: BNC-BNC, N-N, SMA-SMA, BNC-N, SMA-BNC, SMA-N och SMA-TNC. Levereras i ett robust plastfodral. Idealisk för användning med CT100.
- SMA RF -adapterpaket
- Precision SMA RF-adaptrar erbjuder direkt högbandbreddkoppling för att testa de flesta koaxiella kablar och sammankopplingar: SMA-SMA, SMA-BNC, SMA-N och SMA-TNC. Levereras i ett robust plastfodral. Idealisk för användning med CT100HF.
- NY! MIL-STD-1553B Data Bus TRB Adapter Kit
- Högbandbreddstyrd-impedansadapterpaket för testning av TRIAXIAL BNC) -terminerade kablar inklusive Aerospace MIL-STD-1553B TWINAX-kablar. Levereras i ett militärkvalitetsmiljöbeständigt plastfodral. Idealisk för användning med CT100 för felsökning och underhåll av åldrande flygplanskabelnesser.
- Impedansmatchande adapterpaket
- Användbart för specialiserade applikationer som kräver precisionsimpedans som matchar kabel / enhet-undertest (DUT).
- Adapter 50 Ω till 75 Ω CT100-AC-I5075
- Adapter 50 Ω till 93 Ω CT100-AC-I5093
- Adapter 50 Ω till 125 Ω CT100-AC-I50125
- Externt batteripaket (2700 mAh)
- Kommer snart. På obestämd tid förlänga batteriets livslängd för ditt instrument med varm-swappable NIMH-batteripaket. Robust clamshell -konstruktion fästs säkert till toppen av instrumentet.
Nyckelspecifikationer |
|
Högupplöst tdr. Karakterisera säkert normala kablar och kontakter så att du kan identifiera impedansavvikelser tidigt. BNC (svarta) och SMA (röda) anslutningarna visar ungefär 0,8 Ω respektive 0,4 Ω överskott av implementering.
Provtagning. Subpixelprovtagning säkerställer att varje detekterbart kabelfel är synlig i varje horisontell skala. Figuren visar effekten av underpixelprovtagning på en kabel med 250 m (250 m) med markerad 8 Ω fel upptäckt med användning av subpixelprovtagning.
S-parameterfrekvensdomänmätningar. Figuren visar S11-returförlustplott (orange) och TDR-vågform (röd) av en 2,4 GHz WiFi-patchantenn, vilket visar den genomsnittliga avkastningsförlusten på 21,5 dB från 2,3-2,7 GHz.
S11 Returförlust mellan markörerna. CT100B TDR tillhandahåller den unika förmågan att tidsfönster eller de-inbäddade funktionen av intresse såsom ett kontaktdon eller kabelfel ökar mätnoggrannheten. I detta fall visar figuren markörer som väljer ett SMA-kontakt med motsvarande tidsfönster S11-returförlustplott.
Smith Chart Display of Frequency-Domain Data. Använd Smith -diagram för att förenkla komplexa impedansmatchningsuppgifter. Mät komplex impedans vid markörläget. Figuren visar Smith -diagrammet med en 200 Ω terminator med markören vid 0,0 MHz.
Intermittent / övergående feldetektering. Använd CT100B: s kuvertläge för att fånga övergående fel ner till 2 ms temporär upplösning. Figuren visar intermittent feldetektering med vänster markör på felplatsen.
