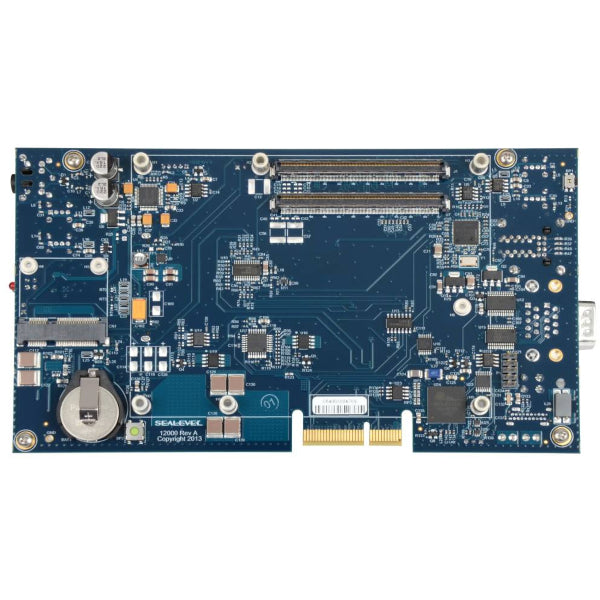

Sealevel 12000 COM Express Carrier Board
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
- COM Express Typ 6 referensbärande kort
- Stöder Basic och Compact Typ 6 COM Express-moduler som är kompatibla med PICMG COM Express Revision 2.0
- Två 220-stifts COM Express Typ 6-kontakter
- PCI Express Half-Size Mini Card-plats stöder valfri trådlös gränssnitt och andra expansionsmoduler
- Inkluderar bärande kort, 2.5″ enhetsfäste och fyra 1.5″ distanser
Upptäck möjligheterna
Mer information
Beskrivning
SeaLevel 12000 stöder grundläggande och kompakt typ 6 Com Expressmoduler. Standardfunktioner inkluderar fem USB 2.0, två RS-232, en RS-485, Dual Gigabit Ethernet, SATA, DisplayPort, och ljudgränssnitt. Specifika funktioner är Com Expressmodulberoende.
SEALEVELs 12000 förenklar programvaruutveckling och prototyper medan Target Application Carrier Board är utformad. Dra fördel av Seavel's Carrier Board Development Services för den snabbaste tiden att marknadsföra. Vårt omfattande bibliotek med beprövat I/O kretsar inklusive serien, analog, och digital Funktionalitet förenklar designprocessen och kan enkelt optimeras för att möta det specifika I/O räkna, spänning intervall och anslutningstyper som krävs för din applikation.
Drag
- Com Express Type 6 Referenta brädet
- Stöder grundläggande och kompakta typ 6 COM Express -moduler som överensstämmer med PICMG COM Express Revision 2.0
- Två 220-stift COM Express typ 6-kontakter
- PCI Express Half-size Mini Card Slot stöder valfritt trådlöst gränssnitt och andra expansionsmoduler

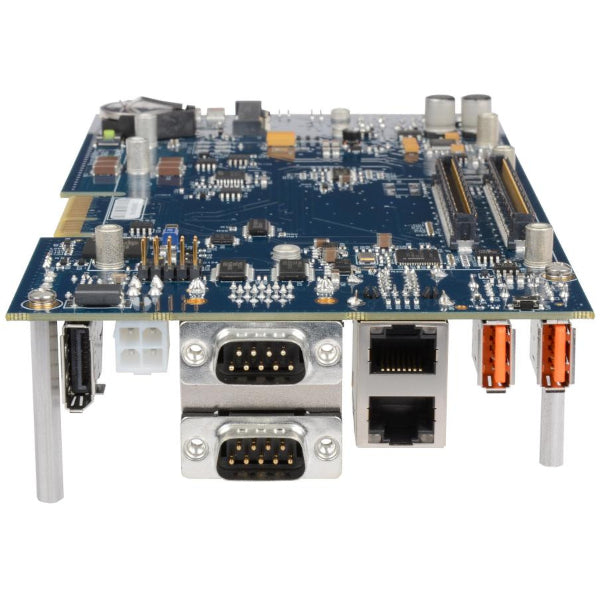

- Två Gigabit (10/100/1000BASET) Ethernet RJ45 -portar
- Fyra Högpetention A-USB 2,0-portar; En 5-stifts USB 2.0-rubrik
- Två DB9M RS-232 seriella portar; En 10-stifts rubrik för RS-485 seriellt gränssnitt
- Mode Select Jumper för RS-485 Auto-Enable/Echo
- Ett DisplayPort -gränssnitt
- En SATA -kontakt (modulberoende)
- Omborddiagnostiska lysdioder för brädkraft och SATA -aktivitet
- Integrerad IDT High Definition Audio Codec

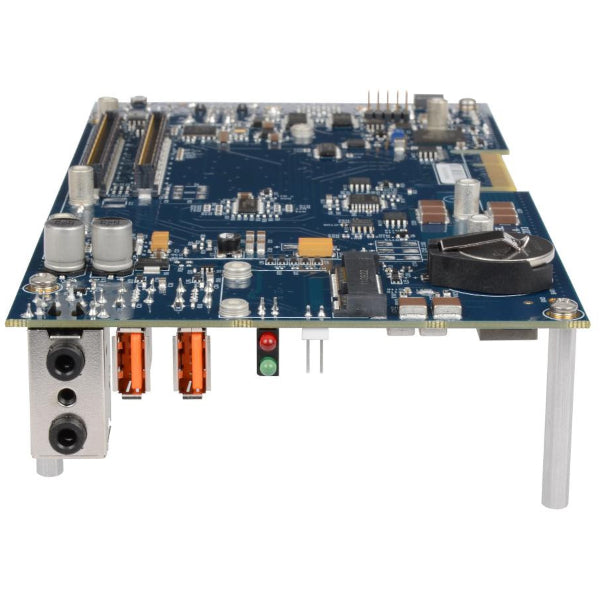

- Två 3,5 mm-kontakter för ljudlinje och line-out
- Bred-temperatur 2032-knappcell för Modul RTC-säkerhetskopiering
- Separat COM Express -modul och systemåterställningsknappar
- Rubrik för strömbrytare
- 18-36VDC ingångseffekt (smält vid 30A) med Molex (39-01-2040) parningskontakt
- Inkluderar transportbräda, 2,5 ″ drivfäste och fyra 1,5 ″ avstånd
Specifikationer
| Mått | 8.00 "(l) x 4,35" (w) |
|---|---|
| Fuktområde | 10-90% relativ fuktighet, icke-kondensering |
| Driftstemperatur | -40 ° C till 85 ° C (-40 ° F till 185 ° F) |
| Kraftkrav | 18-36VDC ingångsintervall (smält vid 30A) |
| Lagringstemperatur | -40 ° C till 105 ° C (-40 ° F till 221 ° F) |
För mer information: Sjömel
Dokument
Datablad:
SEALEVEL 12000 databladAlternativ
