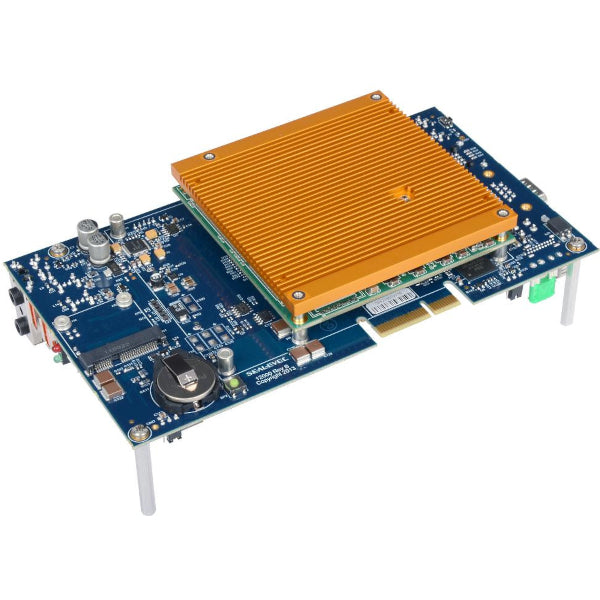

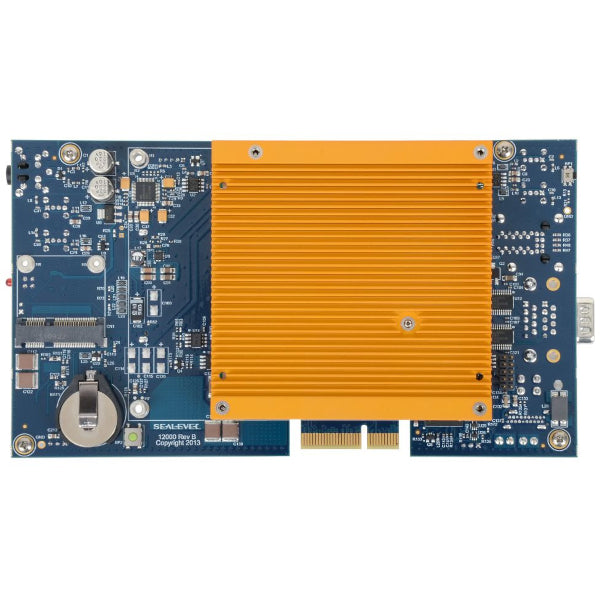

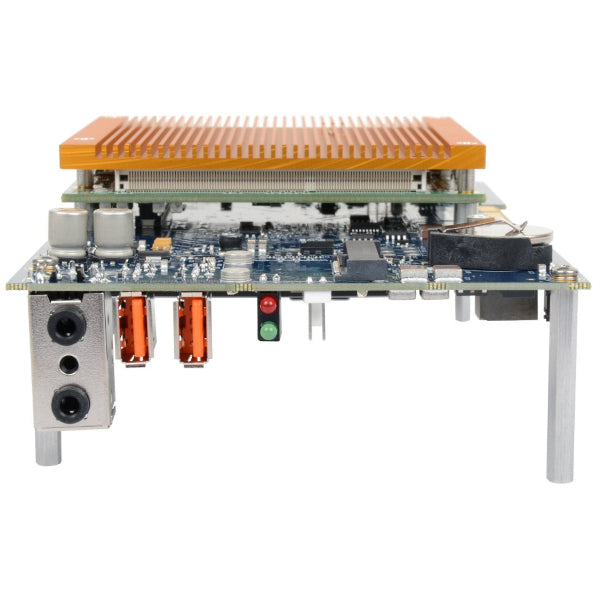

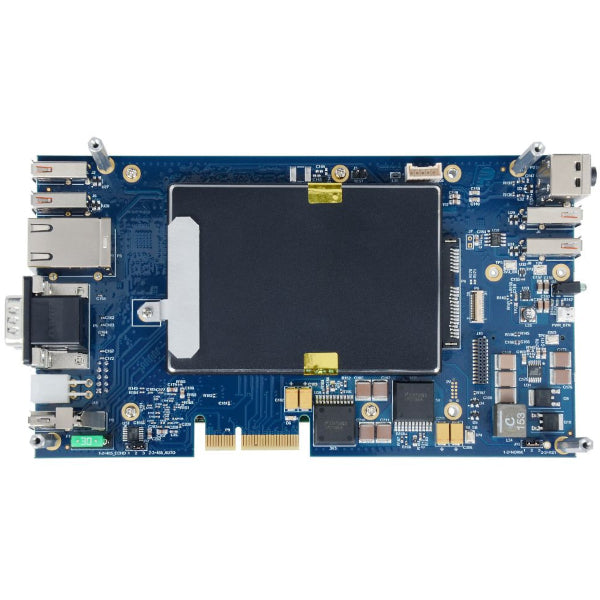

Sealevel 121004-KT COM Express Intel Atom QuickStart Kit

SeaLevel 121004-Kt ger allt du behöver för att få din Com Uttryck projektet till en snabb start. Drivs av en 1,8 GHz Intel Atom® N2800 Cpu Med 4 GB RAM och integrerad kylfläns innehåller QuickStart-satsen en installerad 2,5 ″ 32 GB SATA Solid-State-disk. Standardfunktioner inkluderar fem USB 2.0, två RS-232, en RS-485, Dual Gigabit Ethernet, SATA, DisplayPort, och ljudgränssnitt. För att gränssnittet RS-485 hamn, En 10-stifts IDC till DB9M seriekabel ingår. Bärskivan och modulen drivs av den inkluderade 100-240VAC till 24VDC extern strömförsörjning med USA: s nätsladd. QuickStart -satsen använder samma Com Expressmodul och transportstyrelse som SeaLevel Relio R2 och R3 Industrial Computers.

SEALEVELs 121004-KT förenklar programvaruutveckling och prototyper medan Target Application Carrier Board är utformad. Dra fördel av Seavel's Carrier Board Development Services för den snabbaste tiden att marknadsföra. Vårt omfattande bibliotek med beprövat I/O kretsar inklusive serien, analog, och digital Funktionalitet förenklar designprocessen och kan enkelt optimeras för att möta det specifika I/O räkna, spänning intervall och anslutningstyper som krävs för din applikation.

Transportstyrelsens funktioner

• Com Express Type 6 Referenta brädet
• Stöder grundläggande och kompakta typ 6 COM Express -moduler som överensstämmer med PICMG COM Express Revision 2.0
• Två 220-stift COM Express typ 6-kontakter
• PCI Express Half-size Mini Card Slot stöder valfritt trådlöst gränssnitt och andra expansionsmoduler
• Två Gigabit (10/100/1000BASET) Ethernet RJ45 -portar
• Fyra Högpetention A-USB 2,0-portar; En 5-stifts USB 2.0-rubrik
• Två DB9M RS-232 seriella portar; En 10-stifts rubrik för RS-485 seriellt gränssnitt
• Mode Select Jumper för RS-485 Auto-Enable/Echo
• Ett DisplayPort -gränssnitt
• En SATA -kontakt (modulberoende)
• • Diagnostiska lysdioder om kort för brädkraft och SATA -aktivitet
• • Integrerad IDT High Definition Audio Codec
• • Två 3,5 mm-kontakter för ljudlinje och line-out
• • Bred temperatur 2032-knappcell för Modul RTC-säkerhetskopiering
• • Separat COM Express -modul och systemåterställningsknappar
• • rubrik för strömbrytare
• • 18-36VDC ingångseffekt (smält vid 30A) med Molex (39-01-2040) parningskontakt

Com Express -modulfunktioner

• Com Express Compact Type 6 Connector Layout
• Inkluderar 1,8 GHz Intel Atom N2800 Dual-Core Processor
• Maximal 4 GB DDR3 1066MHz RAM via 204-stifts Sodimm (4 GB installerad)
• Integrerad Intel NM10 Express Chipset CG82NM10 PCH, TDP 2.1W
• Integrerad Gigabit Ethernet -styrenhet
• I/O-gränssnitt kan inkludera upp till 5x PCI Express, 2x SATA II, 8x USB 2.0, 3x USB 3.0 (valfritt, använder 1x PCIe-körfält), LPC-buss, I2C-buss (Fast Mode, 400kHz, Multi-Master)
• Digital High Definition Audio Interface med flera Codec -stöd
• Integrerad grafik med två oberoende displayrör som stöder DirectX 9, Pixel Shader V3.0 och OpenGL 3.0
• Två digitala displaygränssnitt (DDI), via 2X DisplayPort 1.1, TMDS (DVI, HDMI 1.3A)
• CRT -gränssnittet inkluderar 350 MHz RAMDAC med upplösningar fram till 1920 × 1200
• Brädkontroller inkluderar flerstegs vakthund, icke-flyktig användardatalagring, BIOS Setup Data Backup och Power Loss Control
• Inbäddade BIOS -funktioner AMI APTIO UEFI med 4MB Serial SPI Firmware Flash
• Stöder ACPI 3.0 Power Management med batteriets säkerhetskopiering
• Stöder Microsoft Windows och Linux operativsystem
• Bred temperaturdrift från 0-60C omgivning

Vad finns i lådan?

• SEALEVEL COM Express Carrier Board (artikel# 12000)
• Typ 6 COM Express Module w/ 1,8 GHz Intel Atom and Weatsinfor (artikel# TCA/ N2800)
• 4GB DDR3 1066MHz 204-stift Sodimm (installerad på COM Express-modulen)
• 32 GB SATA2 Solid-State Disk w/ konsol (artikel# SSD-32GMS)
• 10-stifts IDC till DB9M seriekabel (artikel# CA152)
• 100-240VAC till 24VDC @ 2.7A, stationär strömförsörjning (artikel# TR140)
• USA: s nätsladd (artikel# CA248)
• Fyra 1,5 ″ avstängningar

Specifikationer

Datablad:
