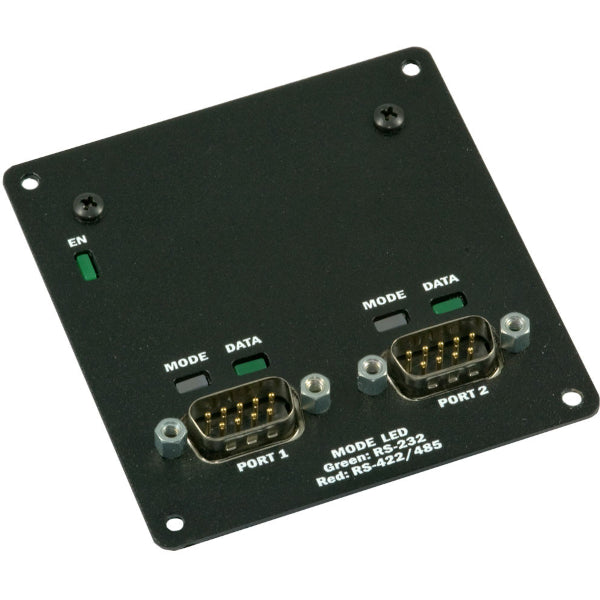

Sealevel 2223-KT USB to 2-Port RS-232, RS-422, RS-485 DB9 Serial Interface Adapter

SEALEVEL 2223-KT Serial Interface Adapter ger två programvarufigurerbara RS-232, RS-422 eller RS-485 hamror via en intern USB -anslutning. Alla konfigurations- och elektriska gränssnittsval hanteras genom förare, Eliminera behovet av att öppna höljet för att ställa in hoppare eller switchar. Varje serie hamn är individuellt konfigurerbar för RS-232, RS-422 och RS-485 med de elektriska gränssnittsinställningarna som hålls lokalt.

SEALEVEL SEACOM USB -programvara förare och verktyg gör det enkelt att installera och drift med Microsoft Windows -operativsystem. När du har installerat programvaran ansluter du bara 2223-KT till en intern USB-rubrikkontakt och startar sedan systemet. Serie hamror erkänns som standard Com hamror av värdsystemet som möjliggör kompatibilitet med äldre programvara. All SeaLevel Sealink USB Serial Adapters använder en statsmaskinarkitektur som kraftigt minskar värddatorns omkostnader när man kommunicerar över flera serie hamror Samtidigt under stöd för datahastigheter till 921,6 k bps. Status Lysdioder På tavlan anger du kraft, seriell dataaktivitet och elektriskt gränssnitt.

Sealevel 2223-KT är USB-bussdriven, så ingen extern strömförsörjning behövs. En 2mm 4-stifts Molex vertikal rubrik ger en intern USB-anslutning till ditt värdsystem. För EBX och större moderkort med en 0,1 USB -rubrik ombord, beställ CA260 interna USB -kabel. För mindre moderkort med en 2mm ombord USB -rubrik, beställ CA383 interna USB -kabel. Standarddriftstemperaturområdet för tätningsadaptrar är 0 ° C till 70 ° C och utökat temperaturområde (-40 ° C till 85 ° C) är valfritt.

Den intelligenta hålkonstruktionen är perfekt för att utöka industriella datorplattformar med bara en intern USB -anslutning. iporthole -moduler inkluderar en intelligent USB I/O Styrelse med SeaLevels innovativa portolmonteringsplatta för installation i en relio eller anpassad kapsling. Designa helt enkelt 3,2 x 3,1 portolmontering av fotavtryck i din hölje för att blanda och matcha iporthole USB I/O Moduler för maximal konfigurerbarhet. Porthole Footprint erbjuder en standardiserad metod för att gränssnitts i verkligheten I/O anslutningar.

Drag

• Överensstämmer med ROHS- och WEEE -direktiv
• Varje port individuellt konfigurerbar för RS-232, RS-422 eller RS-485
• Inställningar för elektriskt gränssnitt upprätthålls över flera datorer
• Hög hastighet Uart med 128-byte TX FIFO och 384-byte Rx FIFO
• Stöder datahastigheter till 921,6 k bps
• Automatisk RS-485 Aktivera/inaktivera
• Status LED visar val av elektriskt gränssnitt och seriell dataaktivitet
• Power LED visar anslutning till värd
• Drivs av USB -anslutning
• Två DB9M-kontakter med fullständiga modemkontrollsignaler implementerade i RS-232-läge
• SEALEVEL SEACOM -programvara stöder Windows 98SE/ME/2000/XP och Vista operativsystem
• Använder Molex 4-stifts vertikala 2mm låshuvud för USB-anslutning (parningsanslutning Molex# 35507-0400)

Specifikationer

Datablad:
