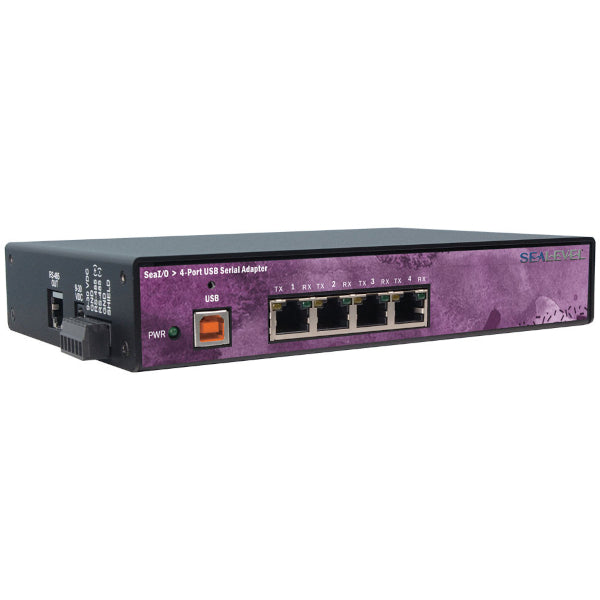

Sealevel 647U USB to RS-232, RS-485 RJ45 VersaCom Serial Interface Adapter

SEALEVEL 647U SEAI/O-647U lägger enkelt till fyra RS-232 eller RS-485 serie hamror till en Relio R1000, SEAPAC Industrial Pekskärmdator, stack med SEAI/O -moduler eller var som helst serievagnar måste anslutas via en tillgänglig USB hamn. Med den unika Versacom Multi Interface Connector-designen är både RS-232 och två-tråds RS-485-signaler alltid närvarande och aktiva på RJ45-seriekontakterna. Välj helt enkelt lämplig PIN-kod för RS-232 eller två-tråds RS-485 på varje individ hamn. Det finns inga interna hoppare eller switchar som ska ställas in, så fältinstallation och service är enkelt.

Serie hamror visas som standard Com hamror till värdsystemet som möjliggör kompatibilitet med äldre programvara. SEAI/O-647U stöder datahastigheter till 921,6 k bps och är utformad med en statsmaskinarkitektur som kraftigt minskar värden Cpu overhead när man kommunicerar över flera hamror samtidigt. Status Lysdioder Visa överföring och ta emot dataaktivitet.

SEAI/O-647U drivs från din 9-30VDC-källa, eller välj från en mängd olika havsvillkorsningsalternativ. För bekvämt drivande serieutbildning, smälts den medföljande effekten och ansluts till stift 5 på var och en av RJ45 -seriekontakterna. En hög-retent-USB-typ B-kontakt hjälper till att förhindra oavsiktlig koppling av USB-kabeln.

För att ytterligare förenkla anslutningen till SEALEVEL VERSAM RJ45 seriekontakter erbjuder vi ett antal tillbehör inklusive RJ45 -moduladaptrar. Med dessa användbara adaptrar kan du enkelt ansluta till serien hamror på praktiskt taget alla PLC eller perifera oavsett seriell anslutningstyp eller kön. För mer information, vänligen bläddra i vår fulla rad adaptrar och omvandlare.

Ett RS-485-genomgångskontakt på sidan av SEAI/O-647U ger ytterligare I/O Expansion med SEAI/O N-serie expansionsmoduler. Öka din I/O nätverk med upp till 246 ytterligare SEAI/O -expansionsmoduler, tillgängliga med vass och Form C reläer, optiskt isolerade ingångar, Ttl Gränssnitt, A/D och D/A -funktionalitet.

Drag

• Överensstämmer med ROHS- och WEEE -direktiv
• Använder höghastighets Uarts med 128-byte TX FIFOS och 384-BYTE RX FIFOS
• Ger 4 RJ45 seriella portar med LED -lysdioder med TX/RX
• Integrerar sändnings- och tar emot LED -indikatorer på varje port
• Versacom Design tillåter RS-232 eller två-tråds RS-485 urval via kablar på varje enskild port
• Högpost USB-typ B-kontakt förhindrar oavsiktlig koppling av USB-kabel
• Ingångseffekt via terminalblock eller fatkontakt
• Inkluderar 72 USB A till B -kabel (artikel# CA179)

Specifikationer

Datablad:

SEALEVEL 647U -datablad
