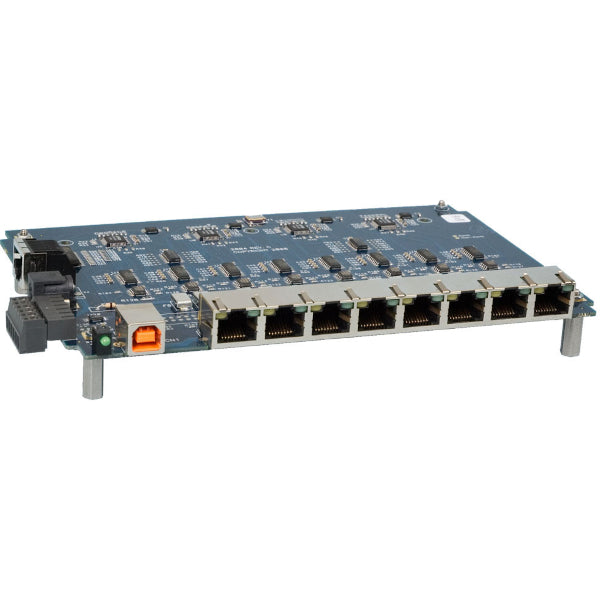

Sealevel 687U-OEM USB to RS-232, RS-485 RJ45 VersaCom Serial Interface Adapter
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
- Överensstämmer med RoHS- och WEEE-direktiv
- Utnyttjar hög hastighet UARTs med 128-byte Tx FIFOs och 384-byte Rx FIFOs
- Ger 8 RJ45 seriella portar med Tx/Rx status LEDs
- Integrerar sändnings- och mottagnings-LED-indikatorer på varje port
- VersaCom-designen möjliggör RS-232 eller två-ledars RS-485 val via kablage på varje individuell port
- Högretention USB typ B-kontakt förhindrar oavsiktlig frånkoppling av USB-kabel
- Ingångsström via terminalblock eller cylindrisk kontakt
- Inkluderar fyra 3/4 metallstöd med muttrar
- Inkluderar 72 USB A till B-kabel (Artikel# CA179)
Upptäck möjligheterna
Mer information
Beskrivning

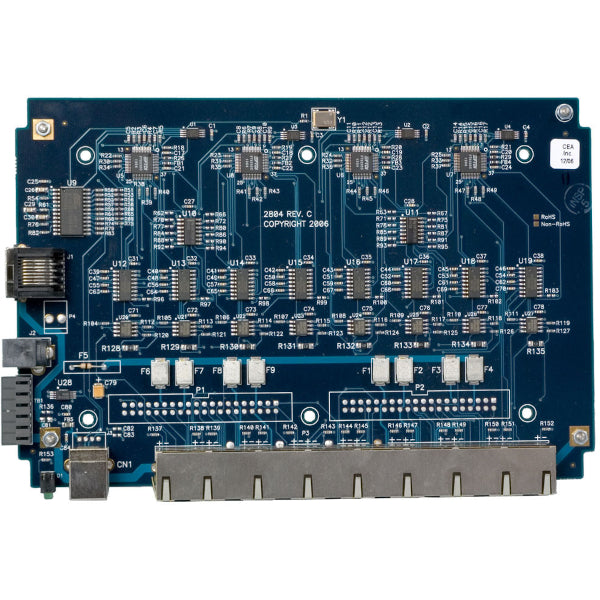

SeaLevel 687U-OEM SEAI/O lägger enkelt till åtta RS-232 eller RS-485 serie hamror till OEM -datorplattformar inklusive ITX, EBX, EPIC och ATX -design eller någon OEM -applikation där serieenheter kan anslutas via en tillgänglig USB hamn. Med den unika Versacom Multi Interface Connector-designen är både RS-232 och två-tråds RS-485-signaler alltid närvarande och aktiva på RJ45-seriekontakterna. Välj helt enkelt lämplig PIN-kod för RS-232 eller två-tråds RS-485 på varje individ hamn. Det finns inga hoppare eller switchar som ska ställas in, så fältinstallation och service är enkelt.
Serie hamror visas som standard Com hamror till värdsystemet som möjliggör kompatibilitet med äldre programvara. SEAI/O 687U-OEM stöder datahastigheter till 921,6 k bps och är utformad med en statsmaskinarkitektur som kraftigt minskar värden Cpu overhead när man kommunicerar över flera hamror samtidigt. Status Lysdioder På RJ45 -kontakterna visar du sända och tar emot dataaktivitet.
SEAI/O 687U-OEM drivs från din 9-30VDC-källa, eller välj från en mängd olika havsvillkorsningsalternativ. För bekvämt drivande serieutbildning, smälts den medföljande effekten och ansluts till stift 5 på var och en av RJ45 -seriekontakterna. En hög-retent-USB-typ B-kontakt hjälper till att förhindra oavsiktlig koppling av USB-kabeln.
För att ytterligare förenkla anslutningen till SEALEVEL VERSAM RJ45 seriekontakter erbjuder vi ett antal tillbehör inklusive RJ45 -moduladaptrar. Med dessa användbara adaptrar kan du enkelt ansluta till serien hamror på praktiskt taget alla PLC eller perifera oavsett seriell anslutningstyp eller kön. För mer information, vänligen bläddra i vår fulla rad adaptrar och omvandlare.
Ett RS-485 genomgångskontakt på sidan av SEAI/O 687U-OEM ger ytterligare I/O Expansion med SEAI/O N-serie OEM-expansionsbrädor. Öka din I/O nätverk med upp till 246 ytterligare SEAI/O -expansionsbrädor, tillgängliga med vass och Form C reläer, optiskt isolerade ingångar, Ttl Gränssnitt, A/D och D/A -funktionalitet.
Drag
- Överensstämmer med ROHS- och WEEE -direktiv
- Använder höghastighets Uarts med 128-byte TX FIFOS och 384-BYTE RX FIFOS
- Ger 8 RJ45 seriella portar med LED -lysdioder med TX/RX
- Integrerar sändnings- och tar emot LED -indikatorer på varje port
- Versacom Design tillåter RS-232 eller två-tråds RS-485 urval via kablar på varje enskild port
- Högpost USB-typ B-kontakt förhindrar oavsiktlig koppling av USB-kabel
- Ingångseffekt via terminalblock eller fatkontakt
- Inkluderar fyra 3/4 metallavstånd med nötter
- Inkluderar 72 USB A till B -kabel (artikel# CA179)
Specifikationer
Familj | SEAI/O |
---|---|
Kommunikationschip | Usb/uart |
Mått | 7.5 (l) x 5.0 (w) x 0,8 (h) |
Elgränssnitt | RS-232, RS-485 |
Utökad temperatur | Ring för alternativ |
Fuktområde | 10-90% relativ fuktighet, icke-kondensering |
Värdgränssnitt (er) | USB |
Max dataavstånd | 50 fot (RS-232) 4000 fot (RS-485) |
Max datahastighet | 921,6 k bps |
Oem | Ja |
Driftstemperatur | 0 ° C till 70 ° C (32 ° F till 158 ° F) |
hamnar | 8 |
Kraftkrav | 9-30 VDC @ 2.5W |
ROHS -kompatibel | Ja |
Lagringstemperatur | -50 ° C till 105 ° C (-58 ° F till 221 ° F) |
USB -specifikation | 1.1 kompatibel, 2.0 kompatibel |
För mer information: Sjömel
