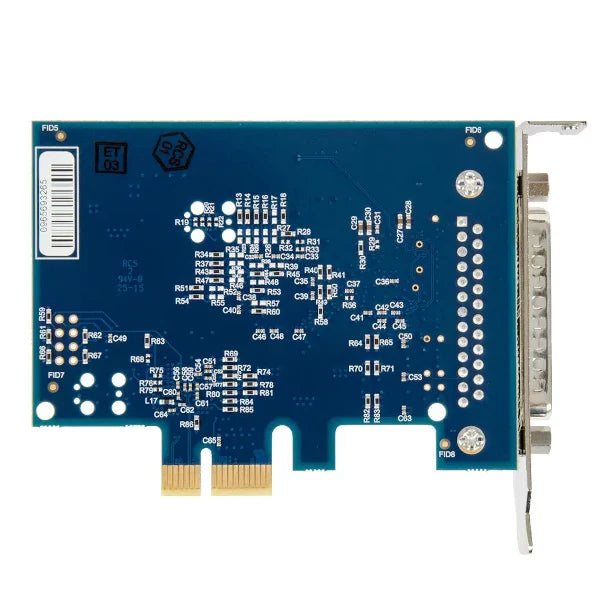

Sealevel 7106e Low Profile PCI Express RS-232, RS-422, RS-485, RS-530 Serial Interface
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
- Överensstämmer med RoHS- och WEEE-direktiv
- Seriell port konfigurerbar för RS-232, RS-422, RS-485 eller RS-530
- Elektrisk gränssnittsval via inbyggd DIP-switch med Windows-enhetsdrivrutinsöverskrivning
- Windows-drivrutinen har mjukvaruvalbar 250K slewrate-begränsning för att minimera elektromagnetisk störning
- Ultra hög hastighet UART med 256-byte Tx och Rx FIFOs
- Stöder asynkrona datatakter som överstiger 921,6K bps
Upptäck möjligheterna
Mer information
Beskrivning
Det 7106E lågprofilerade PCI Express seriellt gränssnitt ger en enda seriell port konfigurerbar för RS-232, RS-422, RS-485 eller RS-530. Den ultrahög-hastighets UART, flexibel klockprescaler och stora 256-byte TX/RX FIFO: er gör det möjligt för adaptern att stödja det bredaste intervallet för standard- och icke-standard Baud-hastigheter som överstiger 921,6 kbps. Dessa funktioner gör 7106E idealisk för dataintensiva applikationer som kräver tillförlitliga, ultra-snabba genomströmningshastigheter.
Det elektriska gränssnittet, Echo-undertryckningen och linjesermineringen ställs in via praktiska doppomkopplare ombord, som kan åsidosättas av Windows-enhetsdrivrutinen. Windows-drivrutinen tillhandahåller dessutom en mjukvaruvalbar svängningsbegränsande funktion för att minimera elektromagnetisk störning där höga baudhastigheter inte krävs. För snabb felsökning visar lysdioder ombord på kortet hjärtslag, val av elektriskt gränssnitt och linjesermineringstillstånd.
I RS-485-läge aktiveras sändaren automatiskt i hårdvara för Windows-applikationer, vilket eliminerar behovet av programvarukontroll. Detta gör att 7106E kan användas med standardprogram för seriekommunikation och tar bort risken för busstrid och datakorruption. I RS-232-läge implementeras alla modemkontrollsignaler för maximal kompatibilitet med ett brett spektrum av seriella kringutrustning.
SEALEVEL SEACOMS -programvarudrivrutin och verktyg gör installation och drift enkelt med hjälp av Microsoft Windows eller Linux -operativsystem.
7106E är en PCI Express X1 -kort kompatibel med alla PCI -expressplatser med låg profil. En standardprofilfäste ingår också. 7106E är ROHS -kompatibel och uppfyller kraven i ROHS (2011/65/EU) direktiv.
Drag:
Överensstämmer med ROHS- och WEEE -direktiv
Seriell port konfigurerbar för RS-232, RS-422, RS-485 eller RS-530
Val av elektriskt gränssnitt via ombord DIP-switch med Windows-enhetens drivkraftsöverskridande
Windows Driver har mjukvaruvalbar 250K Slew Rate Begränsande för att minimera elektromagnetisk störning
Ultra High-Speed Uart med 256-byte TX och RX FIFOS
Stöder asynkrona datahastigheter som överstiger 921,6 k bps
Bus-härledd 125 MHz BRG och klocka Prescaler stöder ett brett utbud av baudhastigheter
Automatisk RS-485 Aktivera/inaktivera för Windows-applikationer
PCI Express X1 -kompatibel
Kompatibel med alla lågprofilerade PCI -expressplatser. En standardprofilfäste ingår också
Alla modemkontrollsignaler implementerade i RS-232-läge
Kortet innehåller ett DB25M -kontakt
För mer information: Sjömel
