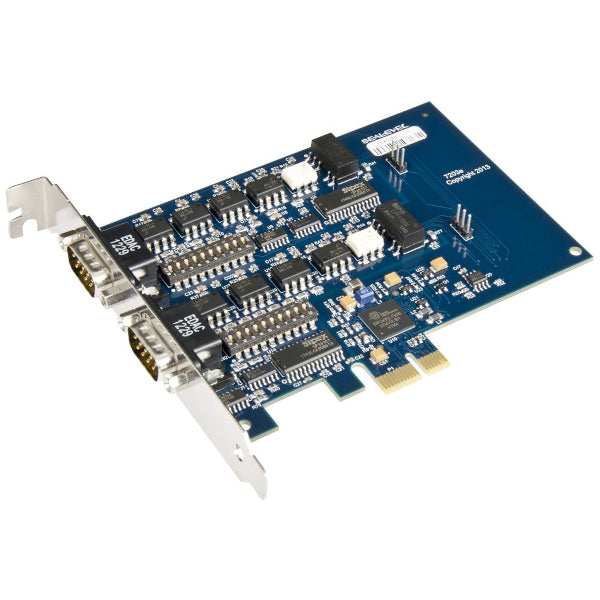

Sealevel 7203e Isolated Serial Interface
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
- Varje port kan konfigureras individuellt för RS-232, RS-422 eller RS-485
- Optisk isolering ger skydd mot transienter och jordslleor
- 16C952 buffrade UART:er med 128-byte FIFO
- Oskillator och klockpreskalator stödjer ett brett utbud av baud-hastigheter
- Stöder 9-bitars protokollinramning
- Varje port stöder datahastigheter upp till 460,8K bps
- RS-485 linjeterminering, pull-up och pull-down motstånd för varje port kan väljas via dipswitch
- RS-485 ECHO kan aktiveras/deaktiveras via dipswitch
- PCI Express X1-kompatibel
- Alla modemkontrollsignaler implementerade i RS-232-läge
- Automatisk RS-485 aktivering/deaktivering i hårdvara
- Styrenheten inkluderar två DB9M-kontakter
Upptäck möjligheterna
Mer information
Beskrivning
7203E PCI Express seriellt gränssnitt tillhandahåller två optiskt isolerade seriella portar, var och en individuellt konfigurerbara för RS-232, RS-422 eller RS-485. Varje serieport använder en 16C952 UART med 128-byte TX/RX FIFOS som gör det möjligt för datahastigheter att 460,8K bps för tillförlitlig höghastighetskommunikation i dataintensiva applikationer. Denna högpresterande UART innehåller 9-bitars inramningsstöd och är register kompatibel med Legacy 16550-programvaror. Dessutom härstammar styrelsen en 62,5 MHz -klocka från PCI Express -länken. Denna ultrahög-hastighetsklocka är dividerad med en flexibel 8-bitars klocka Prescaler med 1/8 steg för att ge stöd för det bredaste utbudet av standard- och icke-standardbaudhastigheter.
I RS-485-läge tillhandahåller kortet automatisk styrning av RS-485-drivrutinen i hårdvara, vilket eliminerar behovet av applikationsprogramvara. Detta gör att 7203E kan användas med standardprogram för seriekommunikation och tar bort risken för busstrid och datakorruption. Dessutom kan RS-485 nätverksaverminering, kritiskt för robust multidroppskommunikation, selektivt läggas till kretsen via doppbyten. I RS-232-läge implementeras alla modemkontrollsignaler för maximal kompatibilitet med en mängd olika seriella kringutrustning.
Seavel's SeaCom -programvara gör installation och drift enkelt med Microsoft Windows och Linux -operativsystem.
Drag:
Varje port är individuellt konfigurerbar för RS-232, RS-422 eller RS-485
Optisk isolering ger skydd mot transienter och markslingor
16C952 Buffrade Uarts med 128-byte FIFOS
Oscillator och klocka Prescaler stöder ett brett utbud av baudhastigheter
Stöder 9-bitars protokollramning
Varje port stöder datahastigheter till 460,8 k bps
RS-485 linjeserminering, pull-up och pull-down-motstånd för varje port kan väljas via DiPSwitch
RS-485 Echo kan aktiveras/inaktiveras via DiPSwitch
PCI Express X1 -kompatibel
Alla modemkontrollsignaler implementerade i RS-232-läge
Automatisk RS-485 Aktivera/inaktivera i hårdvara
Kortet innehåller två DB9M -kontakter
För mer information: Sjömel
