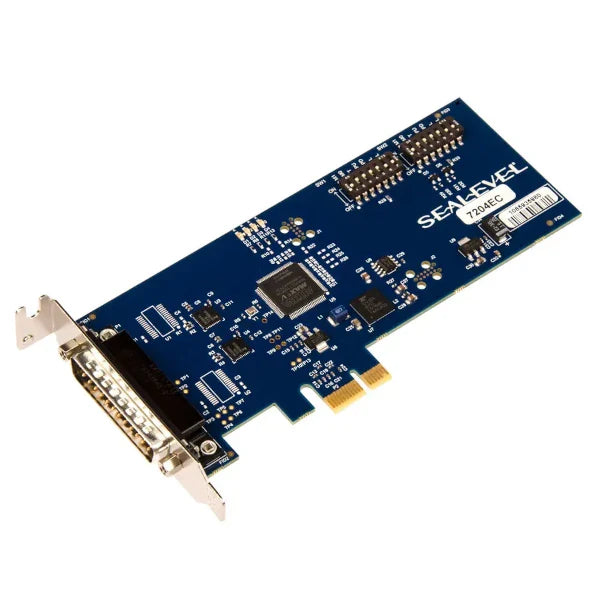

Sealevel 7204ec Low Profile PCI Express 2-Port RS-422, RS-485 Serial Interface
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
- Följer RoHS- och WEEE-direktiv
- Ultrahög hastighet UART med 256-byte Tx och Rx FIFO
- Stöder asynkrona datatakter som överstiger 1 Mbps
- Bus-baserad 125 MHz BRG och klockpreskalär stödjer ett brett spektrum av baudtakter
- Alla RS-232 modemkontrollsignaler implementerade
Upptäck möjligheterna
Mer information
Beskrivning
SEALEVEL 7204EC Lågprofil PCI Express seriellt gränssnitt ger två seriella portar konfigurerbara för RS-422 eller RS-485. Varje serieport har en ultrahastighets UART, flexibel klockprescalar och stora 256-byte TX/RX FIFOS som gör det möjligt för adaptern att stödja det bredaste utbudet av standard- och icke-standard Baud-hastigheter som överstiger 1 Mbps. Dessa funktioner gör 7204EC idealisk för dataintensiva applikationer som kräver tillförlitliga, ultrasnabb genomströmningshastigheter.
I RS-485-läge aktiveras sändaren automatiskt i hårdvara, vilket eliminerar behovet av applikationsprogramvara. Detta gör att 7204EC kan användas med vanliga seriekommunikationsapplikationer och tar bort risken för busstrid och datakorruption.
SEALEVEL SEACOM -programvarudrivrutin och verktyg gör installation och drift enkelt med hjälp av Microsoft Windows -operativsystem.
7204EC är en PCI Express X1 -kort kompatibel med alla PCI -expressplatser med låg profil. Om du har en PCI Express -plats för standardstorlek, se till att du väljer standardprofilfästet. Brädet innehåller en 36-tums kabel som avslutas till två DB9M-kontakter.
Drag
- Överensstämmer med ROHS- och WEEE -direktiv
- Varje port är individuellt konfigurerbar för RS-422 eller RS-485
- Val av elektriskt gränssnitt via ombord DIP-switch med Windows-enhetens drivkraftsöverskridande
- Windows Driver har mjukvaruvalbar 250K Slew Rate Begränsande för att minimera elektromagnetisk störning
- Ultra High-Speed Uart med 256-byte TX och RX FIFOS
- Varje port stöder datahastigheter som överstiger 1 Mbps
- Bus-härledd 125 MHz BRG och Clock Prescalar stöder ett brett utbud av baudhastigheter
- PCI Express X1 -kompatibel
- Kompatibel med alla lågprofilerade PCI -expressplatser (standardprofilspår med valfri konsol)
- Inkluderade 36 ″ kabel avslutas till två dB-9M-kontakter (artikel# CA203)
Specifikationer
| Driftstemperatur | 0 ° C till 70 ° C (32 ° F till 158 ° F) |
|---|---|
| Kabelkontakt (er) | Db9m (2) |
| Kommunikationschip | Ultra höghastighets uart |
| Mått | 5,75 (L) x 2,54 (W) |
| Elgränssnitt | RS-422, RS-485 |
| Fuktområde | 10-90% relativ fuktighet, icke-kondensering |
| Värdgränssnitt (er) | PCI Express |
| Max dataavstånd | 4000 fot |
| Max datahastighet | Överstiger 1 Mbps |
| Uart -serie | 950 uart |
| Brädanslutning | Db25m |
| Datorfäste | Lågprofil |
| hamnar | 2 |
| ROHS -kompatibel | Ja |
| Seriekontakt (er) | Db9m |
| Lagringstemperatur | -50 ° C till 105 ° C (-58 ° F till 221 ° F) |
| Oscillator | 125 MHz BRG |
För mer information: Sjömel
Dokument
Datablad:
SEALEVEL 7204EC DatabladAlternativ
Video
SEALEVEL 7204EC Lågprofil PCI Express seriellt gränssnitt ger två seriella portar konfigurerbara för RS-422 eller RS-485. Varje serieport har en ultrahastighets UART, flexibel klockprescalar och stora 256-byte TX/RX FIFOS som gör det möjligt för adaptern att stödja det bredaste utbudet av standard- och icke-standard Baud-hastigheter som överstiger 1 Mbps. Dessa funktioner gör 7204EC idealisk för dataintensiva applikationer som kräver tillförlitliga, ultrasnabb genomströmningshastigheter.
I RS-485-läge aktiveras sändaren automatiskt i hårdvara, vilket eliminerar behovet av applikationsprogramvara. Detta gör att 7204EC kan användas med vanliga seriekommunikationsapplikationer och tar bort risken för busstrid och datakorruption.
SEALEVEL SEACOM -programvarudrivrutin och verktyg gör installation och drift enkelt med hjälp av Microsoft Windows -operativsystem.
7204EC är en PCI Express X1 -kort kompatibel med alla PCI -expressplatser med låg profil. Om du har en PCI Express -plats för standardstorlek, se till att du väljer standardprofilfästet. Brädet innehåller en 36-tums kabel som avslutas till två DB9M-kontakter.
Drag
- Överensstämmer med ROHS- och WEEE -direktiv
- Varje port är individuellt konfigurerbar för RS-422 eller RS-485
- Val av elektriskt gränssnitt via ombord DIP-switch med Windows-enhetens drivkraftsöverskridande
- Windows Driver har mjukvaruvalbar 250K Slew Rate Begränsande för att minimera elektromagnetisk störning
- Ultra High-Speed Uart med 256-byte TX och RX FIFOS
- Varje port stöder datahastigheter som överstiger 1 Mbps
- Bus-härledd 125 MHz BRG och Clock Prescalar stöder ett brett utbud av baudhastigheter
- PCI Express X1 -kompatibel
- Kompatibel med alla lågprofilerade PCI -expressplatser (standardprofilspår med valfri konsol)
- Inkluderade 36 ″ kabel avslutas till två dB-9M-kontakter (artikel# CA203)
Specifikationer
| Driftstemperatur | 0 ° C till 70 ° C (32 ° F till 158 ° F) |
|---|---|
| Kabelkontakt (er) | Db9m (2) |
| Kommunikationschip | Ultra höghastighets uart |
| Mått | 5,75 (L) x 2,54 (W) |
| Elgränssnitt | RS-422, RS-485 |
| Fuktområde | 10-90% relativ fuktighet, icke-kondensering |
| Värdgränssnitt (er) | PCI Express |
| Max dataavstånd | 4000 fot |
| Max datahastighet | Överstiger 1 Mbps |
| Uart -serie | 950 uart |
| Brädanslutning | Db25m |
| Datorfäste | Lågprofil |
| hamnar | 2 |
| ROHS -kompatibel | Ja |
| Seriekontakt (er) | Db9m |
| Lagringstemperatur | -50 ° C till 105 ° C (-58 ° F till 221 ° F) |
| Oscillator | 125 MHz BRG |
För mer information: Sjömel
