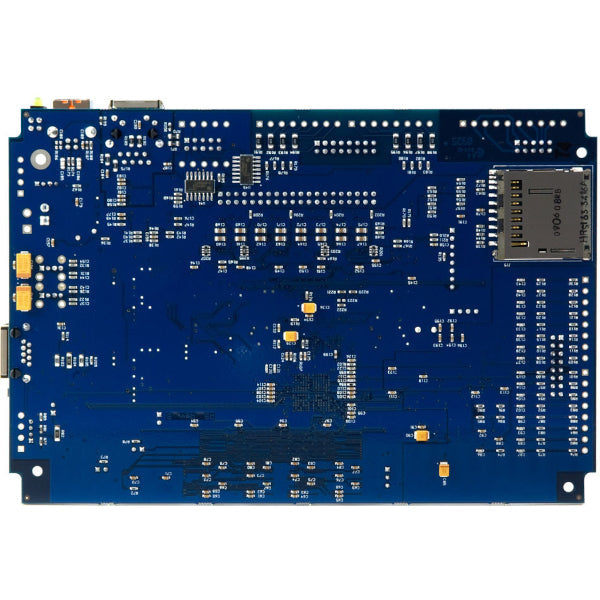

Sealevel R91001-SBC ARM9 Embedded RISC Computer

Sealevel R91001-SBC ARM9 inbäddad RISC-dator

Sealevel R91001-SBC levererar RISC-datorkraft med en mängd I/O funktioner och använder den senaste inbäddade mjukvarumiljön.

Sealevel R91001-SBC är en applikationsklar plattform för din nästa produktdesign. Systemet är baserat på 200MIPS ATMEL AT91SAM9263 Microcontroller med en 32-bitars arminstruktionsset för maximal prestanda. Med upp till 256 MB RAM och 256 MB flashminne, det oöverträffade I/O Funktioner i SBC-R9 utvidgar de möjliga användningarna utöver traditionella ARM-applikationer. SBC-R9 är den perfekta plattformen för inbäddade applikationer som kräver liten storlek, brett driftstemperaturområde och flexibel I/O anslutning.

Standard I/O Inkluderar Ethernet, Serial, USB, CAN buss, digital och analog gränssnitt. Systemdesigners kan direkt driva TFT/STN LCD-skivor från videokontrollen ombord, och kortet innehåller också en resistiv pekskärmskontroll, vilket gör den perfekt för applikationer för humana-maskingränssnitt.

För att ge den snabbaste tiden att marknadsföra, Windows CE 6.0 BSP binär och låg nivå förare för system I/O ingår. Dessutom är SBC-R9-programvarupaketet utrustat med Sealevel Talos I/O Framework, som erbjuder ett enhetsgränssnitt med hög nivå, objektorienterad .NET Compact Framework (CF). Detta gränssnitt ger en I/O Punktabstraktionslager med inbyggt stöd för de specifika behoven hos analog och digital I/O såsom vinstkontroll och avslag.

För inbäddade Linux-system tillhandahåller SeALEVel helt konfigurerbara komponenter-TOOL COMPILATION TOOLCHAIN, BOOTLOOKER, KERNEL och ROT FILESYSTEM-med hjälp av en anpassad byggrot med Sealevel-lappar, ytterligare funktioner och källkodprover.

Mätning av knappt 7,5 x 5,0 i storlek är SBC -R9 tillräckligt liten för att passa in i de flesta inbäddade applikationer och är betygsatt för ett fullständigt -40 ° C till 85 ° C driftstemperaturintervall. SBC-R9 drivs från din 7-30VDC-källa, eller välj från en mängd olika havslevelströmförsörjningsalternativ.

Ett QuickStart -utvecklingssats finns tillgängligt, som inkluderar de vanligaste tillbehören. För applikationer med specialiserade hårdvarukrav kan utvecklare använda SBC-R9 som en plattform för applikationsutveckling medan Sealevel utformar ett anpassat målsystem som är specifikt för användarens applikationskrav. Klicka för att ladda ner SBC-R9-databladet.

SBC-R9-funktioner

• ATMEL AT91SAM9263 ARM THUMB -processor
• Stöder upp till 256 MB SDRAM och 256 MB flashminne
• Dual SD/MMC Expansion Card Slots
• Integrerad LCD- och bakgrundsbelysningskontroller
• Resistiv pekskärmskontroll
• (1) 10/100 Baset Ethernet -gränssnitt
• (1) USB 2.0 -enhetsport (typ B)
• (2) USB 2.0 -värdportar (typ A)
• (1) Can 2.0B busgränssnitt
• (4) Programvarukonfigurerbar RS-232, RS-422, RS-485 seriella portar via 40-stifts rubrikkontakt
• (1) Dedikerad RS-485 seriell port via RJ45 och Molex-kontakt
• (8) Optiskt isolerade ingångar (5-30V)
• (8) digitala utgångar med öppen samling
• (8) 12-bitars differentiell eller enstaka analoga ingångar
• (2) 32-bitars kvadraturräknare
• Stöder 7-30VDC Ingångseffekt via 2-stiftskontakt

Vad finns i lådan?

• SBC-R9 ARM9 Embedded RISC Single Board Computer
• SD -kort med CE Runtime Image, Talos .NET Framework, applikationsprover och dokumentation
• CD med inställningsfiler och dokumentation
• Microsoft Windows CE 6.0 Core License

Specifikationer

Analog I/O	(8) 12-bitars analoga ingångar
Kan buss	(1) Can 2.0B -gränssnitt
Räknare	(2) 32-bitars kvadraturräknare
CPU -typ	Atmel Arm9
Digital I/O	(8) Optiskt isolerade ingångar (8) Open-Collector-utgångar (2 W/ PWM)
Mått	7.3 (l) x 4.9 (w) x 0,75 (h)
Visningsstöd	24-bitars TFT LCD Controller16-bit färg (TFT, STN-lägen)
Ungefärlig vikt	~ 1 kg
Blixtminne	256 MB
Fuktområde	10-90% relativ fuktighet, icke-kondensering
Maxvideo	Max. 2048 x 2048
Nätverk	(1) 10/100 Baset Ethernet
Driftstemperatur	-40 ° C till 85 ° C (-40 ° F till 185 ° F)
Kraftkrav	7-30 VDC @ 10W Max. (2.5W nominell)
Sdram	64 MB (256 MB max)
Seriehamnar	(4) RS-232/422/485 (1) Dedikerad RS-485
Lagringstemperatur	-60 ° C till 150 ° C (-76 ° F till 302 ° F)
Pekskärmstöd	5-tråds resistivt gränssnitt
USB 2.0 -portar	(1) USB -enhet (typ B) (2) USB -värd (typ A) Max. 12m bps

För mer information: Sjömel

Sealevel R91001-SBC ARM9 inbäddad RISC-dator

SEALEVEL R91001-SBC-datablad
