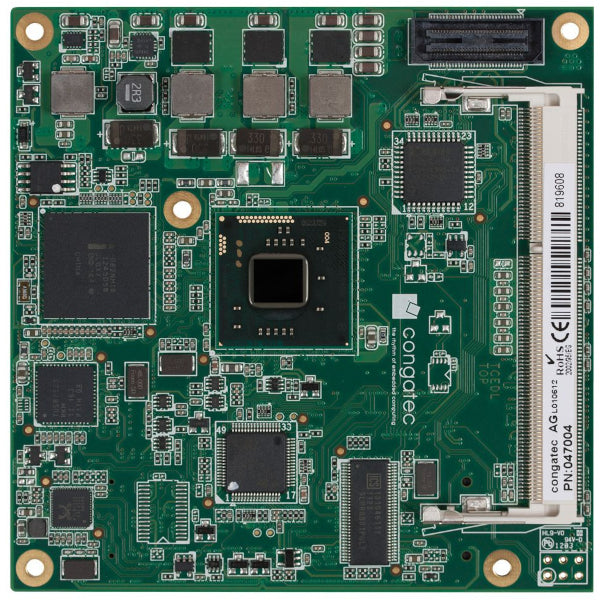

Sealevel TCA/N2800 Atom COM Express-modul
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
- COM Express Compact Typ 6 kontaktlayout
- Inkluderar 1.8GHz Intel Atom N2800 dual-core processor
- Maximalt 4GB DDR3 1066MHz RAM via 204-pin SODIMM
- Integrerad Intel NM10 Express chipset CG82NM10 PCH, TDP 2.1W
- Integrerad Gigabit Ethernet-kontroller
- I/O-gränssnitt kan inkludera upp till 5x PCI Express, 2x SATA II, 8x USB 2.0, 3x USB 3.0 (valfritt, använder 1x PCIe bana), LPC-buss, I2C-buss (snabbt läge, 400kHz, multi-master)
Upptäck möjligheterna
Mer information
Beskrivning
SeaLevel TCA/N2800 Com Express typ 6-modul har en Intel Atom® N2800 dubbelkärnig 1,8 GHz-processor och stöder upp till 4 GB DDR3 RAM. Modulen erbjuder låg effektförbrukning (TDP 6.5W) och kan använda fläktlös över ett brett driftstemperaturintervall från 0 ° C till 60 ° C omgivning. Standardfunktioner inkluderar integrerad Gigabit Ethernet -styrenhet, upp till fem PCI Express X1 -körfält, två SATA II (3 GB/s) gränssnitt, åtta USB 2.0 hamnar, Lpc buss, och i2c buss. Modulen innehåller två Digital Display -gränssnitt (DDI) för DisplayPort, Hdmi eller Dvi skärmar.
Sealevel är specialiserad på Com Expressföretagskort byggda efter dina specifika applikationskrav. Vårt omfattande bibliotek med beprövat I/O kretsar inklusive serien, analog, och digital Funktionalitet förenklar designprocessen och kan enkelt optimeras för att möta det specifika I/O räkna, spänning intervall och anslutningstyper som krävs för din applikation. Com Expressutvecklingsnämnder är också tillgängliga för att tillåta mjukvaruutveckling att börja omedelbart medan den anpassade transportbrädan är utformad.
Drag
- Com Express Compact Type 6 Connector Layout
- Inkluderar 1,8 GHz Intel Atom N2800 Dual-Core Processor
- Maximal 4 GB DDR3 1066MHz RAM via 204-stifts Sodimm
- Integrerad Intel NM10 Express Chipset CG82NM10 PCH, TDP 2.1W
- Integrerad Gigabit Ethernet -styrenhet
- I/O-gränssnitt kan inkludera upp till 5x PCI Express, 2x SATA II, 8x USB 2.0, 3x USB 3.0 (valfritt, använder 1x PCIe-körfält), LPC-buss, I2C-buss (Fast Mode, 400kHz, Multi-Master)
- Digital High Definition Audio Interface med flera Codec -stöd
- Integrerad grafik med två oberoende displayrör som stöder DirectX 9, Pixel Shader V3.0 och OpenGL 3.0
- Två digitala displaygränssnitt (DDI), via 2X DisplayPort 1.1, TMDS (DVI, HDMI 1.3A)
- CRT -gränssnittet inkluderar 350 MHz RAMDAC med upplösningar fram till 1920 × 1200
- Brädkontroller inkluderar vakthund med flera steg, lagring av icke-flyktig användardata, BIOS Setup-säkerhetskopiering och kraftförlustkontroll
- Inbäddade BIOS -funktioner AMI APTIO UEFI med 4MB Serial SPI Firmware Flash
- Stöder ACPI 3.0 Power Management med batteriets säkerhetskopiering
- Stöder Microsoft Windows och Linux operativsystem
- Bred temperaturdrift från 0 ° C till 60 ° C omgivning
Specifikationer
| Bios | Ami aptio uefi |
|---|---|
| Chipset | Intel NM10 Express |
| CPU -typ | Intel Atom |
| Cpu | 1,8 GHz Intel Atom Dual-Core N2800 |
| Mått | 3,74 "(l) x 3,74" (w) |
| Utökad temperatur | Ring för alternativ |
| Fuktområde | 10-90% relativ fuktighet, icke-kondensering |
| Max ram | 4 GB DDR3 1066MHz via 204-stifts Sodimm-slot |
| Maxvideo | 1920 × 1200 @ 60Hz |
| Driftstemperatur | 0 ° C till 60 ° C (32 ° F till 140 ° F) |
| Kraftkrav | TDP 6.5W |
| Lagringstemperatur | -20 ° C till 80 ° C (-4 ° F till 176 ° F) |
För mer information: Sjömel
Dokument
Datablad:
SEALEVEL TCA-N2800-databladAlternativ
