SevenBel P132 SOUND SCANNER

Sevenbel P132 ljudskanner

Sevenbel P132 har utvecklats speciellt för applikationer inom områdena maskinteknik, byggande av akustik och miljöbuller. På grund av sensorstorleken med en mätdiameter på 1,32 m kan till och med lågfrekventa ljudhändelser exakt visualiseras.

Systemet

Ljudskannern är en ny typ av akustisk kamera utvecklad av Seven Bel. Det innovativa systemet innehåller följande komponenter:


• sensorenhet
• mobiloperation
• programvara
• molninfrastruktur
• stativ

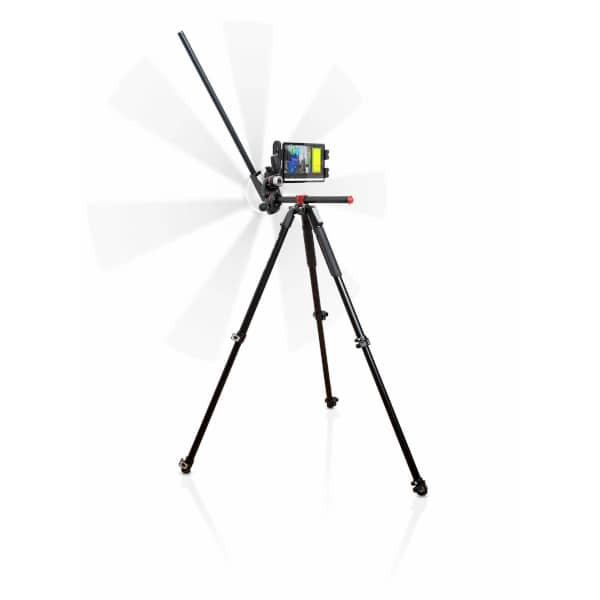

Sensorn är monterad på stativet och ställs in i en roterande rörelse under mätningen. Sensordesignen, som omfattar högkvalitativa material som kol, keramik och aluminium, är bara robust och drift av några snabba och enkla drag. Sensorn är lätt och kompakt och kan därför tas med för alla situationer.


Effektiv ljudavbildning

Databehandling fungerar lika snabbt som installationen. Efter varje mätning överför mobilappen den insamlade data till våra högpresterande servrar. Inom några sekunder får du akustiska bilder i överlägsen bildkvalitet. Dra nytta av ett massivt förenklat arbetsflöde för att mäta och analysera dina ljudhändelser och dela resultaten med dina kollegor, partners eller klienter i form av automatiskt genererade rapporter.


Fördelar jämfört med konventionella akustiska kameror

• högkvalitativa mätningar
• snabbinställning
• exceptionell rörlighet
• överlägsna prispriser
• enkel drift

Med den patenterade innovationen av en rörlig sensorljudskannrar kan simulera upp till 480 mikrofonpositioner på ett cirkulärt område medan du bara använder fem inbyggda mikrofoner. Jämförbara akustiska kameror är normalt utrustade med cirka 100 mikrofoner. Denna fördel har betydande inverkan på mätkvaliteten. Den unika rörligheten och hanteringen och högkvalitativa mätresultaten gör SevenBel P132 till en modern högpresterande mätanordning som enkelt kan användas och transporteras. Ingen bärbar dator, kraftadapter eller datavspelare behövs - mer utrymme för andra saker.


SPECIFIKATIONER

SENSOR

• Diameter på skanningsområdet: 132 cm
• Vikt (exklusiv sensorfäste och stativ): 1400 g
• Rotationsfrekvens (min/typ/max): 0,2 / 1/2 varv / sekund
• Antal mikrofoner: 5
• Batteritid (fulladdad): 6 timmar

Akustisk bild

• Frekvensområde: 250 Hz - 10,5 kHz
• Rumslig upplösning vid 5 kHz (3 dB dynamiskt intervall): 2,6 °
• Dynamiskt intervall: > 13 dB
• Beräknade bilder per revolution: upp till 6
• Mätavstånd: 0,5 m - oändlighet

• MIKROFON
• Provfrekvens: 21,5 kHz
• Upplösning: 24 Bit
• Frekvensområde: 50 Hz - 20 kHz
• Känslighetstolerans: +/- 1 dB
• Maximal mätbar ljudtrycksnivå: 117 dB
• Absolut maximal ljudtrycksnivå: 160 dB

ANALYS

Audio


• Realtidsvisning av tidssignal, ljudtrycksnivå i dB (a), frekvensspektrum och spektrogram
• Ström/pausläge
• Val av tids-/frekvensintervall och ljuduppspelning av den filtrerade signalen

Akustisk bild/video


• Val av frekvensband
• Uppspelning av filtrerat ljud
• Enstaka ram eller tidsgenomsnittliga ramar
• Videouppspelning

Datahantering


• Automatiserad PDF -rapportgenerering av enstaka akustisk bild eller tidsinställda medelvärden inklusive metadata (tid, plats, anteckningar etc.), tidssignal, spektrum och spektrogram
• Export och import av mätningar i zip -format via installerade fildelningsappar (t.ex. Google Drive)

Miljöförhållanden

• Driftstemperatur: -10 ° C - 60 ° C
• Relativ luftfuktighet: 45 % - 85 %

Mobiloperation

• Operativsystem: Android OS version 10.0 eller högre
