Tekbox EMCview PC-programvara för EMC-förhandsgranskningstester
Använd vår chatt för personlig support. Eller kontakta oss via +46 73-202 00 59 eller sales@GOmeasure.se
- många förkonfigurerade projektfiler för CISPR-xx (EN550xx) emissionsmätningar
- Grafen stöder två kompletta mätningar, samma som i testhuset
- snabb Quasi-Peak-skanning av kritiska toppar, immun mot frekvensdrift av de valda topparna
- konfigurerbara gränslinjer och segmentfiler
- konfigurerbara korrigeringsfiler för kabel, LISN, förstärkare, antenn etc.
- konfigurerbara marginaler för identifiering och val av kritiska toppar
- stöder import och överlagring av referensmätningar för jämförelseändamål
- linjär eller logaritmisk frekvensaxel
- automatisk skapelse av testrapporter
- många import-/export-funktioner
- RF-täckningsmätningar
- spårningsgeneratorstyrning för immunitetstestning
%20emissionsm%C3%A4tningar%0A%20%09Grafen%20st%C3%B6der%20tv%C3%A5%20kompletta%20m%C3%A4tningar,%20samma%20som%20i%20testhuset%0A%20%09snabb%20Quasi-Peak-skanning%20av%20kritiska%20toppar,%20immun...
){kind=link}
Upptäck möjligheterna
Mer information
Beskrivning
TEKBOX EMCView Compliance-programvaran för PCS är en användarvänlig EMC-efterföljande testning av utstrålade och genomförda utsläpp. Det är ett perfekt komplement för automatiserad testning med våra LISN: er och TEM -celler.
En inbyggd amplitudkorrigering möjliggör korrigerings- och omvandlingskoefficienter för kablar, förstärkare, dämpare, LISN: er, TEM-celler, antenner, RF-strömprober, striplines och kapacitiva kopplingsklämmor.
Det finns inget behov av en tidskrävande installation. SW är redo för mätningar direkt efter installationen. Alla utsläppsrelaterade CISPR-XX (EN550XX) mätningar och några få biltillverkarstandarder är förkonfigurerade i motsvarande projektfiler.

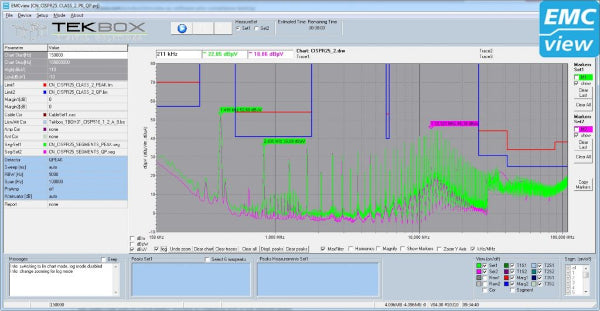

Grafen stöder två kompletta mätkörningar såsom till exempel genomsnittliga / kvasi-topp- eller topp / kvasi-topp och alternativt en snabb kvasi-toppskanning av kritiska toppar.
Dessutom kan EMCView tillsammans med vår GPS-mottagare användas för att utföra RF-täckningsmätningar. En exportfunktion skapar KML -filer som länkar resultatet till Google Maps.
Immunitetstest stöds med en meny som styr spårningsgeneratorn för spektrumanalysatorn
EMCView stöder för närvarande följande spektrumanalysatorer
- Rigol (DSA och RSA)
- Siglent (SSA/SSA Plus/SSA -R och SVA) Siglent EU, Siglent USA
- R&S (FPC och FPH)
- Owon XSA och HSA
- Teledyne Test Tools T3SA -serien
- BK Precision 2683 -serien
För mer information:Tekbox
Dokument
Alternativ
Video
EMCView Tutorial
In this video, a step by step guidance to use Tekbox EMCView software is provided to measure conducted emission using a LISN. Without segment scanning, measurement results are sometimes inaccurate, the reason for this phenomenon is well explained. Having a software that automatically does the segment 'stitching' is a very efficient way of doing pre-compliance EMC test.
EMCView -More Advanced Features (Simultaneous Scan, QP with drift)
In this video, we explored two more advanced features of EMCView. Simultaneous scanning is the new feature of the newly released version while QP scan with drift is useful for emission spectrums that could change with temperature/operation modes.
Predicting Far-field Radiation - A TEM cell approach
In this video, we demonstrated a method of predicting far field radiation by testing a DUT in a TEM cell. Results are obtained and compared with the test lab results. Using a TEM Cell to predict radiated emission of a DUT is a good approach in the early stage of the R&D development.
Bench-top Conducted Emission Pre-compliance Test using EMCView - A Full Length Tutorial
In the past few years, the EMC view software has been upgraded with many useful functions, which is great for serious EMC pre-compliance work. This tutorial demonstrates using the software effectively to perform pre-compliance EMC tests. This session focuses on the conducted emission test.
Engineers' Guide to Pre-compliance Radiated Emission Test
Design engineers often need to perform multiple design iterations before finalising the product. How do we ensure the radiated emission of the product is below the limit line before we send the unit for compliance tests (in an anechoic chamber)? This is the ultimate guide to pre-compliance radiated emission tests.
TEKBOX EMCView Compliance-programvaran för PCS är en användarvänlig EMC-efterföljande testning av utstrålade och genomförda utsläpp. Det är ett perfekt komplement för automatiserad testning med våra LISN: er och TEM -celler.
En inbyggd amplitudkorrigering möjliggör korrigerings- och omvandlingskoefficienter för kablar, förstärkare, dämpare, LISN: er, TEM-celler, antenner, RF-strömprober, striplines och kapacitiva kopplingsklämmor.
Det finns inget behov av en tidskrävande installation. SW är redo för mätningar direkt efter installationen. Alla utsläppsrelaterade CISPR-XX (EN550XX) mätningar och några få biltillverkarstandarder är förkonfigurerade i motsvarande projektfiler.
Grafen stöder två kompletta mätkörningar såsom till exempel genomsnittliga / kvasi-topp- eller topp / kvasi-topp och alternativt en snabb kvasi-toppskanning av kritiska toppar.
Dessutom kan EMCView tillsammans med vår GPS-mottagare användas för att utföra RF-täckningsmätningar. En exportfunktion skapar KML -filer som länkar resultatet till Google Maps.
Immunitetstest stöds med en meny som styr spårningsgeneratorn för spektrumanalysatorn
EMCView stöder för närvarande följande spektrumanalysatorer
- Rigol (DSA och RSA)
- Siglent (SSA/SSA Plus/SSA -R och SVA) Siglent EU, Siglent USA
- R&S (FPC och FPH)
- Owon XSA och HSA
- Teledyne Test Tools T3SA -serien
- BK Precision 2683 -serien
För mer information:Tekbox
