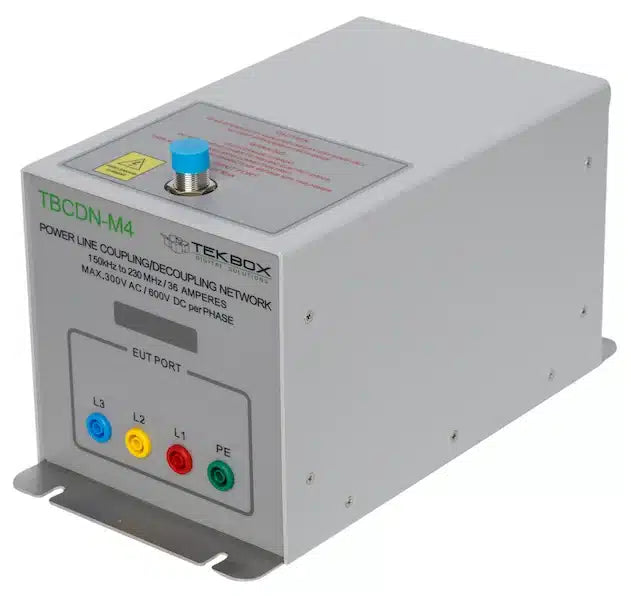

Tekbox TBCDN-M4 CDN
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
- Maximal försörjningsspänning: 300V AC, 600V DC
- Maximal ström: 36A
- Frekvensområde: 150 kHz – 230 MHz
- Maximal RF-ingångseffekt: 6.5W CW
- Maximal RF-ingångsspänning: 32 V
Upptäck möjligheterna
Mer information
Beskrivning
TEKBOX TBCDN-M4 är ett kopplingsnätverk för genomförd immunitetstest enligt IEC 61000-4-6.
TEKBOX TBCDN-M4 överensstämmer med IEC 61000-4-6 Annex D2. Den är utformad för att injicera vanliga lägesstörningar i frekvensområdet från 150 kHz till 230 MHz till oskärmade AC- och DC -strömförsörjningsledningar.
Specifikationer:
- Maximal matningsspänning: 300V AC, 600V DC
- Maximal ström: 36A
- Frekvensområde: 150 kHz - 230 MHz
- Maximal RF -ingångseffekt: 6.5W CW
- Maximal RF -ingångsspänning: 32 V
- Common Mode Impedance:
- 150 kHz - 24 MHz: 150 Ω ± 20 Ω
- 24 MHz - 80 MHz: 150 Ω + 60 Ω / - 45 Ω
- 80 MHz - 230 MHz: 150 Ω ± 60 Ω
- Spänningsdelningsförhållande:
- 150 kHz - 80 MHz: 9,5 dB ± 1 dB
- 80 MHz - 230 MHz: 9,5 dB + 3 dB / - 2 dB
- RF -ingångskontakt: n - kvinna

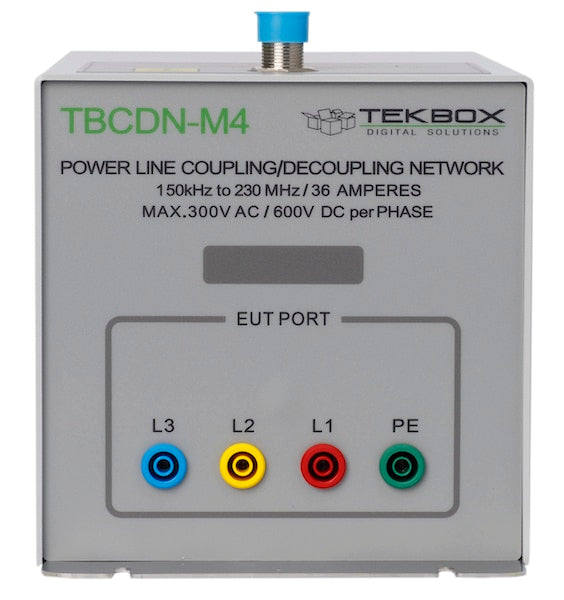

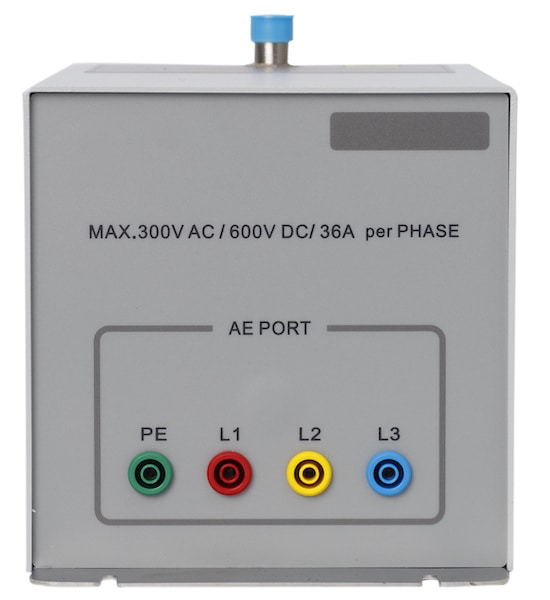

- EUT / AE -kontakter: 4 mm banansäkerhetsuttag, 4 mm spår i basplattan för GND -anslutning
- Bostadsmaterial: Pulverbelagd aluminium, basplatta för rostfritt stål
- Dimensioner: 300 x 150 x 150 mm
- Vikt: ca. 2,5 kg
- Inkluderat: Individuellt testprotokoll med spänningsdelningsförhållande och gemensamt lägeimpedans
- Valfria tillbehör:
- 30mm adapterpanel med kortstänger och BNC -kontakt
- 50 Ω till 150 Ω n-man till n-kvinnlig adapter
- Kalibreringsuppsättning
För mer information:Tekbox
Klicka här för relaterade produkter:Kopplingsnätverk
