Tekbox TBCDNE-M3 Coupling Decoupling Networks Emission
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
- Överensstämmelse: CISPR 15 (IEC / EN 55015) Utgåva 9, CISPR 16-1-2, CISPR 16-2-1
- Maximal matningsspänning: 300V AC, 600V DC
- Maximal ström: 16A
- Frekvensområde: 30 MHz – 300 MHz
- Gemensam modeimpedans: 150 Ω +10 / – 20 Ω (EUT-port)
- Fasrespons: 0° ± 25° (EUT-port)
- Differentiell modeimpedans: 100 Ω ± 20 Ω (EUT-port)
- Spänningsdelningsfaktor: 20 dB ± 1.5 dB (EUT till RF-utgång)
- AE till EUT avkoppling: > 30 dB
- AE till RF-utgång avkoppling: > 30 dB
- RF-utgångskontakt: N – hon

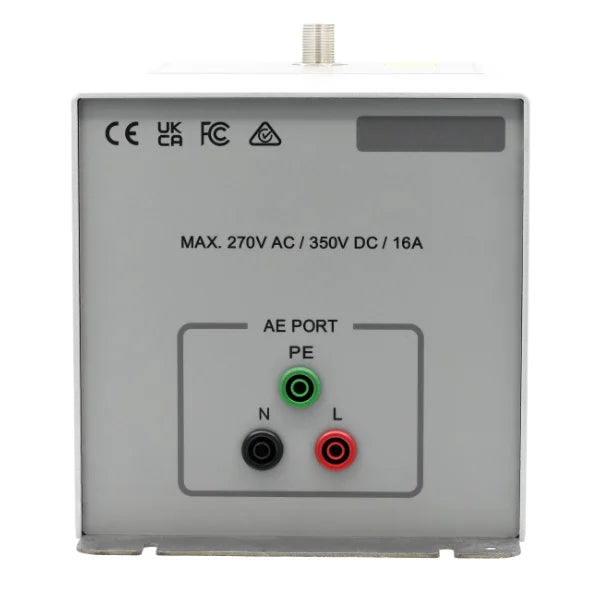

- EUT / AE-kontakter: 4 mm banan säkerhetskontakter, 4 mm platser i basplattan för GND-anslutning
- Husmaterial: pulverlackad aluminium, rostfri stålbasplatta
- Dimensioner: 300 x 150 x 150 mm
- Vikt: ca. 2.5 kg
- Inkluderat: NIST-spårbar kalibreringsdata
%20Utg%C3%A5va%209,%20CISPR%2016-1-2,%20CISPR%2016-2-1%0A%20%09%0AMaximal%20matningssp%C3%A4nning:%20300V%20AC,%20600V%20DC%0A%20%09%0AMaximal%20str%C3%B6m:%2016A%0A%20%09%0AFrekvensomr%C3%A5de:%2030%20MHz%20%E2%80%93%20300%20MHz%0A%20%09%0AGemen...
){kind=link}
Upptäck möjligheterna
Mer information
Beskrivning
CDNES är en typ av kopplingsnätverk som används för en alternativ teknik för att mäta utstrålad utsläpp av belysningsutrustning i enlighet med CISPR 15 (EN55015) -standarden.
Det undviker behovet av utsläppsmätningar på testplatser med öppna områden. Denna metod etablerades i CISPR 15 -utgåva 9 som ett acceptabelt alternativ till en traditionell havre -testkonfiguration som krävde antenner och kalibrerade testplatser. Det anges för frekvensområdet från 30 MHz till 300 MHz. CDNE -metoden och tillhörande gränser upp till 300 MHz kan endast appliceras för EUT med klockfrekvenser under eller lika med 30 MHz. I ett sådant fall anses produkten uppfylla kraven mellan 300 MHz och 1000 MHz.
Jämfört med CDN: er är CDNE: er väsentligt mer strängare, med reducerat gemensamt läge (CM) impedansolerans och ytterligare parametrar för CM -fottolerans och differentiell läge impedans lika med 100 Ω. Erimum 20 dB för förlust av longitudinell omvandling ska förhindra symmetrisk spännings som påverkar mätresultaten.
CISPR 15-utgåva 9 anger också att elnätförsörjningskabeln för EUT ska avslutas med en CDNE placerad på referensplatsplanet för Mats, SAC eller FAR-mätningsmetoden.
Till skillnad från CDN: er är CDNS inte lämpliga för immunitetsmätningar

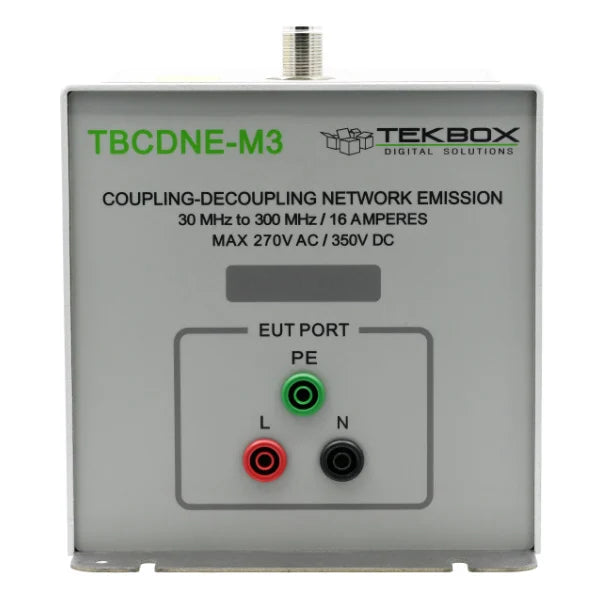

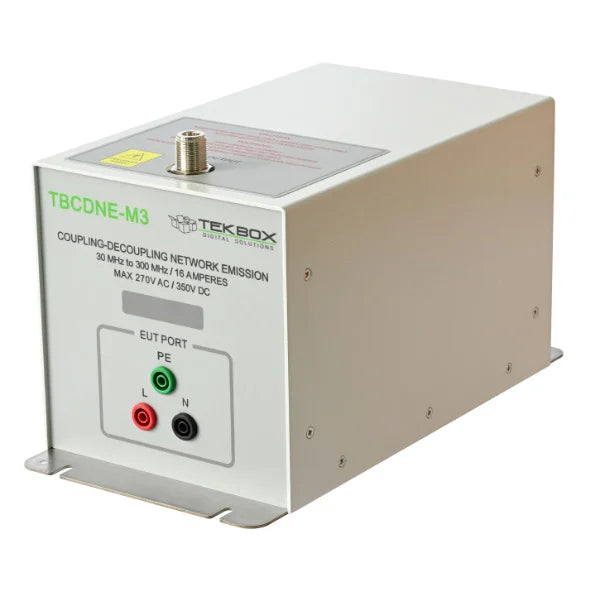

TEKBOX TBCDNE-M3 är utformad för att mäta EUT med PE-, neutrala och linjeanslutningar. TEKBOX erbjuder TBCDNE-M2-modellen för att mäta EUT som inte har en PE-anslutning.
SPECIFIKATION
- Efterlevnad: CISPR 15 (IEC / EN 55015) Edition 9, CISPR 16-1-2, CISPR 16-2-1
- Maximal matningsspänning: 300V AC, 600V DC
- Maximal ström: 16A
- Frekvensområde: 30 MHz - 300 MHz
- Vanligt läge Impedans: 150 Ω +10 / - 20 Ω (EUT -port)
- Fasrespons: 0 ° ± 25 ° (EUT -port)
- Differentialläge Impedans: 100 Ω ± 20 Ω (EUT -port)
- Spänningsdelningsfaktor: 20 dB ± 1,5 dB (EUT till RF -utgång)
- Ae till eut frikoppling:> 30 dB
- AE till RF -utgångsavkoppling:> 30 dB
- RF Output Connector: N - Kvinna
- EUT / AE -kontakter: 4 mm banansäkerhetsuttag, 4 mm slots i basplattan för GND -anslutning
- Bostadsmaterial: Pulverbelagd aluminium, basplatta för rostfritt stål
- Dimensioner: 300 x 150 x 150 mm
- Vikt: ca. 2,5 kg
- Ingår: NIST Tracable Calibration Data
- Valfria tillbehör:
- Adapterpanel med kortstång och N-anslutning
- 50 Ω till 150 Ω adapterpanel för VDF -mätning / kalibrering
- OSL -adaptrar för gemensamt läge Impedansmätning / kalibrering
- Balun och OSL -adaptrar för mätning / kalibrering av differentiellt läge
Dokument
Alternativ
Video
CDNES är en typ av kopplingsnätverk som används för en alternativ teknik för att mäta utstrålad utsläpp av belysningsutrustning i enlighet med CISPR 15 (EN55015) -standarden.
Det undviker behovet av utsläppsmätningar på testplatser med öppna områden. Denna metod etablerades i CISPR 15 -utgåva 9 som ett acceptabelt alternativ till en traditionell havre -testkonfiguration som krävde antenner och kalibrerade testplatser. Det anges för frekvensområdet från 30 MHz till 300 MHz. CDNE -metoden och tillhörande gränser upp till 300 MHz kan endast appliceras för EUT med klockfrekvenser under eller lika med 30 MHz. I ett sådant fall anses produkten uppfylla kraven mellan 300 MHz och 1000 MHz.
Jämfört med CDN: er är CDNE: er väsentligt mer strängare, med reducerat gemensamt läge (CM) impedansolerans och ytterligare parametrar för CM -fottolerans och differentiell läge impedans lika med 100 Ω. Erimum 20 dB för förlust av longitudinell omvandling ska förhindra symmetrisk spännings som påverkar mätresultaten.
CISPR 15-utgåva 9 anger också att elnätförsörjningskabeln för EUT ska avslutas med en CDNE placerad på referensplatsplanet för Mats, SAC eller FAR-mätningsmetoden.
Till skillnad från CDN: er är CDNS inte lämpliga för immunitetsmätningar
TEKBOX TBCDNE-M3 är utformad för att mäta EUT med PE-, neutrala och linjeanslutningar. TEKBOX erbjuder TBCDNE-M2-modellen för att mäta EUT som inte har en PE-anslutning.
