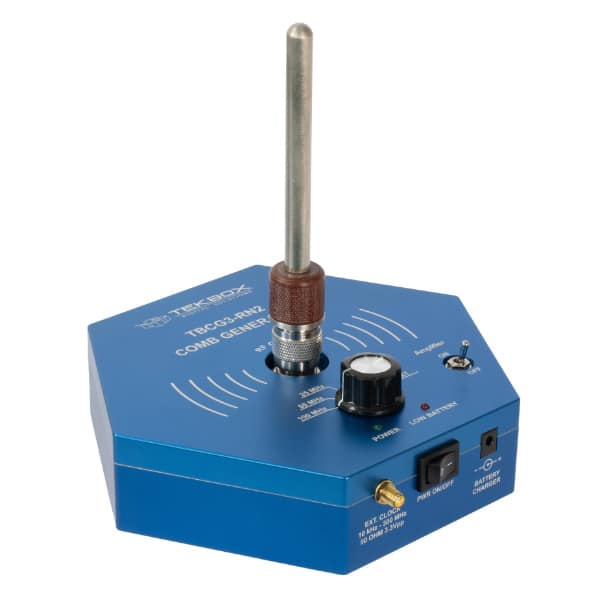

Tekbox TBCG3-RN2 Comb Generator
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
- Karakteriserat frekvensområde: 5 MHz – 3 GHz
- Comb spektrum platthet upp till 1.5 GHz, förstärkare av: typiskt 8 dB vid RF-kontakten
- Comb spektrum platthet upp till 1.5 GHz, förstärkare på: typiskt 12 dB vid RF-kontakten
- Utgångsimpedans: 50 Ohm
- Utgångseffekt: -5 dBm max. @ 100 MHz f comb; minskar 6 dB med varje fcomb/2
- Amplitudstabilitet: < 0.2 dB; <0.1 dB efter 15 minuter
Upptäck möjligheterna
Mer information
Beskrivning
TEKBOX TBCG3-RN2-kamgenerator är främst avsedd för testning av utsläppsinställningar. Det är ett användbart verktyg för att validera korrekt drift av antennen och förförstärkaren, såväl som den exakta uppsättningen och konfigurationen av spektrumanalysatorn. Det kännetecknas väl i en anekoisk kammare och de utstrålade utsläppsplottarna kan användas som en referens för att jämföra en EUT i en icke-idealisk installation mot kamgeneratorn på samma plats.
Du kan välja mellan fem fasta kamfrekvenser och en extern kamfrekvensingång med ett intervall på 5 kHz till 200 MHz med en roterande switch.
En växelbar RF -förstärkare kan öka utsignalen med 20 decibel (dB).
Kamgeneratorn levereras med två monopolantenner, en 30 cm monopol för frekvenser upp till 300-500 MHz och en 10 cm monopol för frekvenser över det.
Det utstrålade kamspektrumet kännetecknas från 5 MHz - 6 GHz.
TEKBOX TBCG3-RN2 har en 50 ohm-utgång med en kvinnlig N-anslutning. Den körs på sex AA NIMH -batterier och levereras med en extern laddare.
Huset är bearbetat av fast aluminium. Den nedre panelen har en 1/4 ″ - 20 UNC -tråd som accepterar regelbundna stativbultar.
SPECIFIKATIONER
- Karakteriserat frekvensområde: 5 MHz - 3 GHz
- Comb Spectrum Flatness upp till 1,5 GHz, förstärkare av: Vanligtvis 8 dB vid RF -kontakten
- Comb Spectrum Flatness upp till 1,5 GHz, förstärkare på: Vanligtvis 12 dB vid RF -kontakten
- Utgångsimpedans: 50 ohm
- Utgångseffekt: -5 dBm max. @ 100 MHz F -kam; minskar 6 dB med varje FCOMB/2
- Amplitudstabilitet: <0,2 dB; <0,1 dB efter 15 minuter
- Åldrande: <0,5 dB under 12 månader
- Utgångskontakt: N-FEMALE
- Väljbara, fasta kamfrekvenser: 100 MHz, 50 MHz, 25 MHz, 10 MHz, 5 MHz
- Frekvensstabilitet: 50 ppm
- Extern excitationsinmatning: 5 kHz - 200MHz @ fyrkantig insignal; 3,3 VPP max, 100 kHz - 200 MHz @ sinus insignal; 3.3 VPP Max
- Extern inmatningsimpedans: 50 ohm
- Ingångskontakt: SMA-kvinnlig
- Indikatorer: Slå på LED, lågt batteri LED
- Strömförsörjning: 6 x AA NIMH (t.ex. Varta Mignon 2700, inte levererad)
- Laddare: extern; Ansmann ACS310
- Antenner: 30 cm monopol för F <300 ... 500 MHz; 10 cm monopol för F> 300 ... 500 MHz
- Drifttid: Batterikapacitet / 96 Ma (AMPL. Av) eller 181 Ma (AMPL på)
- Temperaturområde: -10 ° C till +45 ° C; lägre driftstemperatur beroende på batterier
- Bostadsdiameter: 180 mm
- Bostadshöjd: 60 mm
- Vikt: 1250 g
För mer information:Tekbox
Klicka här för relaterade produkter:Cammgeneratorer
