Tekbox TBCG3-RN6 Kombinationsgenerator
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
- Karakteriserad frekvensområde: 5 MHz – 6 GHz
- Kombinationsspektrumets planhet upp till 2 GHz: typiskt 10 dB vid RF-kontakten
- Kombinationsspektrumets planhet upp till 6 GHz: typiskt 40 dB vid RF-kontakten
- Utgångsimpedans: 50 Ohm
- Utgångseffekt: 0 dBm max. @ 100 MHz f comb; minskande 6 dB med varje fcomb/2
Upptäck möjligheterna
Mer information
Beskrivning
TEKBOX TBCG3-RN6 Comb Generator är främst avsedd för testning av utsläppsinställningar. Det är ett användbart verktyg för att validera korrekt drift av antennen och förförstärkaren, såväl som den exakta uppsättningen och konfigurationen av spektrumanalysatorn. Det kännetecknas väl i en anekoisk kammare och de utstrålade utsläppsplottarna kan användas som en referens för att jämföra en EUT i en icke-idealisk inställning mot kamgeneratorn på samma plats.
Du kan välja mellan fem fasta kamfrekvenser och en extern kamfrekvensingång med ett intervall på 5 kHz till 200 MHz med en roterande switch.

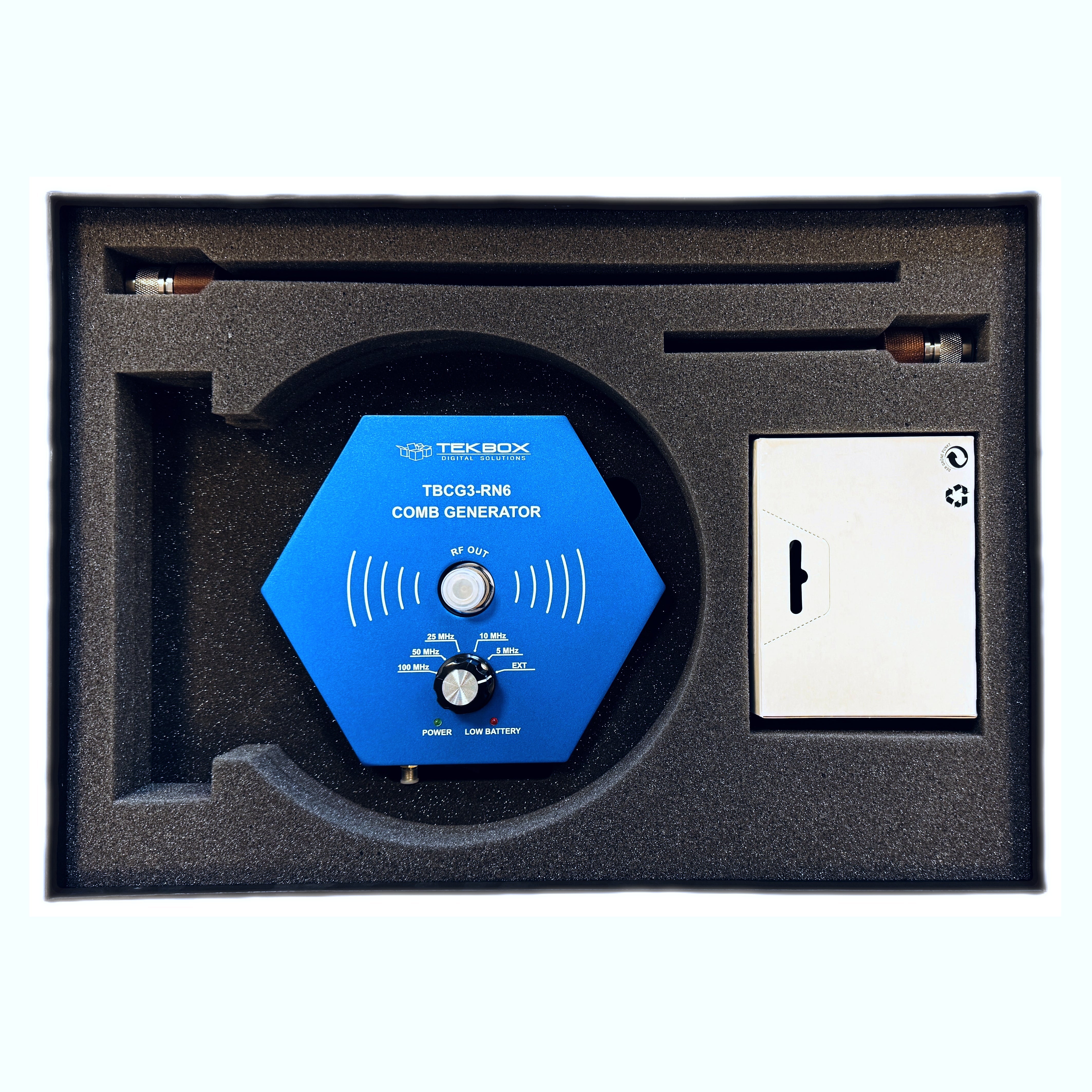

Kamgeneratorn levereras med två monopolantenner, en 30 cm monopol för frekvenser upp till 300-500 MHz och en 10 cm monopol för frekvenser över det.
Det utstrålade kamspektrumet kännetecknas från 5 MHz - 6 GHz.
TEKBOX TBCG3-RN6 har en 50 ohm-utgång med en kvinnlig N-anslutning. Enheten körs på sex AA NIMH -batterier och levereras med en extern laddare.
Huset är bearbetat av fast aluminium. Den nedre panelen har en 1/4 ″ - 20 UNC -tråd som accepterar regelbundna stativbultar.
SPECIFIKATIONER
- Karakteriserat frekvensområde: 5 MHz - 6 GHz
- Comb Spectrum Flatness upp till 2 GHz: Vanligtvis 10 dB vid RF -kontakten
- Comb Spectrum Flatness upp till 6 GHz: Vanligtvis 40 dB vid RF -kontakten
- Utgångsimpedans: 50 ohm
- Utgångseffekt: 0 dBm Max. @ 100 MHz F -kam; minskar 6 dB med varje FCOMB/2
- Amplitudstabilitet: <0,2 dB; <0,1 dB efter 15 minuter
- Åldrande: <0,5 dB under 12 månader
- Utgångskontakt: N-FEMALE
- Väljbara, fasta kamfrekvenser: 100 MHz, 50 MHz, 25 MHz, 10 MHz, 5 MHz
- Frekvensstabilitet: 50 ppm
- Extern excitationsinmatning: 5 kHz - 200 MHz @ fyrkantig insignal; 3,3 VPP max, 100 kHz - 200 MHz @ sinus insignal; 3.3 VPP Max
- Extern inmatningsimpedans: 50 ohm
- Ingångskontakt: SMA-kvinnlig
- Indikatorer: Slå på LED, lågt batteri LED
- Strömförsörjning: 6 x AA NIMH (t.ex. Varta Mignon 2700, inte levererad)
- Laddare: extern; Ansmann ACS310
- Antenner: 30 cm monopol för F <300 ... 500 MHz; 10 cm monopol för F> 300 ... 500 MHz
- Drifttid: Batterikapacitet / 91 MA
- Temperaturområde: -10 ° C till +45 ° C; lägre driftstemperatur beroende på batterier
- Bostadsdiameter: 180 mm
- Bostadshöjd: 60 mm
- Vikt: 1250 g
För mer information:Tekbox
Klicka här för relaterade produkter:Cammgeneratorer
