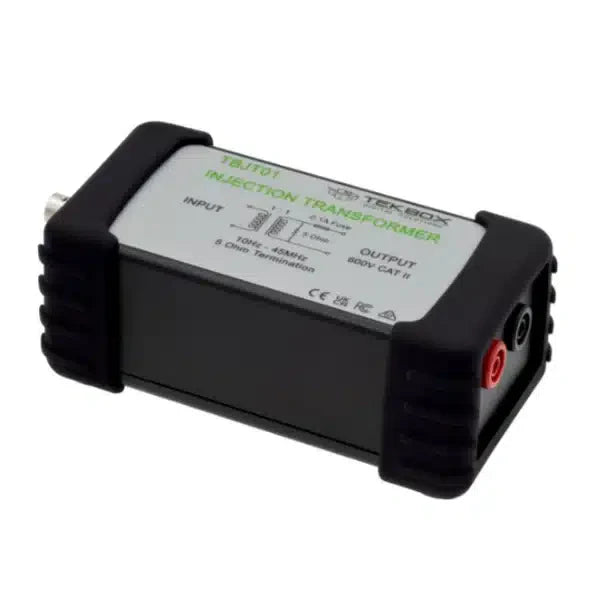

TEKBOX TBJT01 Wideband Injection Transformer
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
- Överensstämmelse: RoHS
- Avslutningsresistor: 5 Ω
- Säkring: 100 mA (Littlefuse 0451.100MRL); sekundär (utgång) sida
- Växlingsförhållande: 1:1
- Karakteriserat frekvensområde: 1 Hz till 100 MHz
- Användbart frekvensområde: 10 Hz – 45 MHz
- 3 dB frekvensområde: 15 Hz – 9 MHz typ.
- Insättningsförlust (S21): 15.5 dB typ.
- Kapacitans: 90 pF @ 1 Khz; primär till sekundär lindning
- DC mättnadsström: 12 mA
- Max. spänningsklass: 600V CAT II; primär till sekundär lindning
- Ingångskontakt: 50 Ω BNC hona,
- Utgångskontakt: 4 mm säkerhetsbanankontakter, 20 mm avstånd
- Driftstemperaturintervall: 0°C – 60°C
- Inneslutningsdimensioner: 70 mm x 60 mm x 140 mm
- Vikt: 250 g
