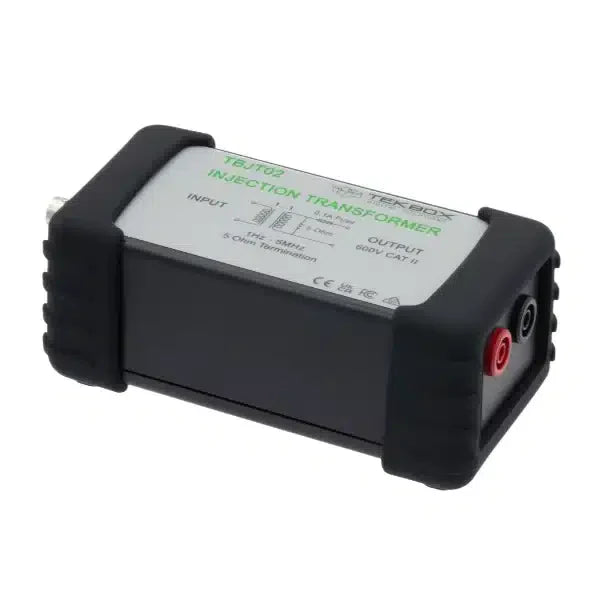

TEKBOX TBJT02 Wideband Injection Transformer
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
- Överensstämmelse: RoHS
- Avslutningsresistor: 5 Ω
- Säkring: 100 mA (Littlefuse 0451.100MRL); sekundär (utgång) sida
- Värde för varvtalsförhållande: 1:1
- Karakteriserat frekvensområde: 1 Hz till 100 MHz
- Användbart frekvensområde: 1 Hz – 7 MHz
- 3 dB frekvensområde: 2 Hz – 3 MHz typ.
- Insättningsförlust (S21): 16 dB typ.
- Kapacitans: 310 pF @ 1 Khz; primär till sekundär lindning
- DC mättnadsström: 12 mA
- Max. spänningsklassning: 600V CAT II; primär till sekundär lindning
- Ingångskontakt: 50 Ω BNC hona,
- Utgångskontakt: 4 mm säkerhetsbanan kontakter, 20 mm avstånd
- Driftstemperaturintervall: 0°C – 60°C
- Höljesdimensioner: 70 mm x 60 mm x 140 mm
- Vikt: 300 g
;%20sekund%C3%A4r%20(utg%C3%A5ng)%20sida%0A%20%09V%C3%A4rde%20f%C3%B6r%20varvtalsf%C3%B6rh%C3%A5llande:%201:1%0A%20%09Karakteriserat%20frekvensomr%C3%A5de:%201%20Hz%20ti...
){kind=link}
Upptäck möjligheterna
Mer information
Beskrivning
TEKBOX TBJT02 är en bredbandsinjektionstransformator för mätningar av kontrollslinga. Det ger galvanisk isolering mellan den svepta signalkällan och kontrollslingan. Injektionstransformatorn avslutas internt med ett 5 ohm -motstånd och skyddas med en 100 mA -säkring. Det användbara frekvensområdet är 1 Hz till 7 MHz.
SPECIFIKATIONER
- Efterlevnad: ROHS
- Avslutningsmotstånd: 5 Ω
- Säkring: 100 Ma (Littlefuse 0451.100MRL); sekundär (utgång)
- Surns Ratio: 1: 1
- Karakteriserad freq. intervall: 1 Hz till 100 MHz
- Användbart frekvensområde: 1 Hz - 7 MHz
- 3 dB Frekvensområde: 2 Hz - 3 MHz Typ.
- Insättningsförlust (S21): 16 dB typ.
- Kapacitans: 310 PF @ 1 kHz; primär till sekundärlindning
- DC -mättnadsström: 12 Ma
- Max. Spänningsgradering: 600V CAT II; primär till sekundärlindning
- Ingångskontakt: 50 Ω BNC Kvinna,
- Utgångskontakt: 4 mm säkerhetsbananuttag, 20 mm avstånd
- Operativ temp. intervall: 0 ° C - 60 ° C
- Kapslingsdimensioner: 70 mm x 60 mm x 140 mm
- Vikt: 300 g
Dokument
Alternativ
Video
TEKBOX TBJT02 är en bredbandsinjektionstransformator för mätningar av kontrollslinga. Det ger galvanisk isolering mellan den svepta signalkällan och kontrollslingan. Injektionstransformatorn avslutas internt med ett 5 ohm -motstånd och skyddas med en 100 mA -säkring. Det användbara frekvensområdet är 1 Hz till 7 MHz.
SPECIFIKATIONER
- Efterlevnad: ROHS
- Avslutningsmotstånd: 5 Ω
- Säkring: 100 Ma (Littlefuse 0451.100MRL); sekundär (utgång)
- Surns Ratio: 1: 1
- Karakteriserad freq. intervall: 1 Hz till 100 MHz
- Användbart frekvensområde: 1 Hz - 7 MHz
- 3 dB Frekvensområde: 2 Hz - 3 MHz Typ.
- Insättningsförlust (S21): 16 dB typ.
- Kapacitans: 310 PF @ 1 kHz; primär till sekundärlindning
- DC -mättnadsström: 12 Ma
- Max. Spänningsgradering: 600V CAT II; primär till sekundärlindning
- Ingångskontakt: 50 Ω BNC Kvinna,
- Utgångskontakt: 4 mm säkerhetsbananuttag, 20 mm avstånd
- Operativ temp. intervall: 0 ° C - 60 ° C
- Kapslingsdimensioner: 70 mm x 60 mm x 140 mm
- Vikt: 300 g
