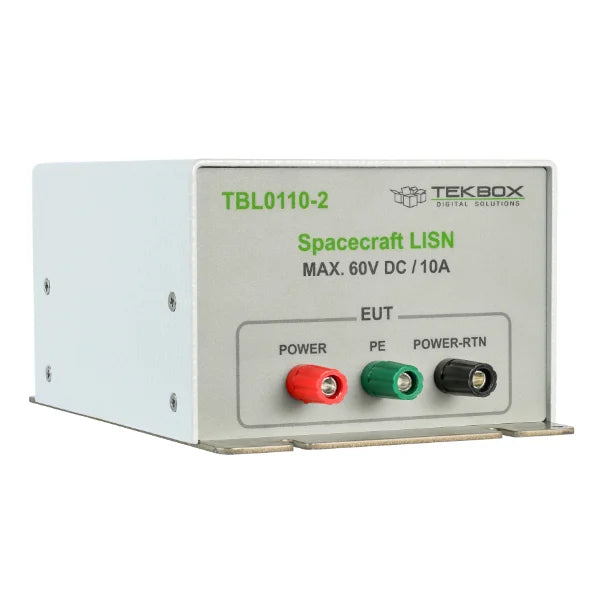

Tekbox TBL0110-2 1UH LISN - ECSS-E-ST-20-07C REV 1
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
- LISN typ: V-AMN, 50 Ω // 1 µH
- Karakteriserat frekvensområde: 30 Hz – 500 MHz
- DC-resistans: 120 mΩ
- Maximal ström: 10 A kontinuerlig
- Driftspänningsområde: 0 – 60V DC

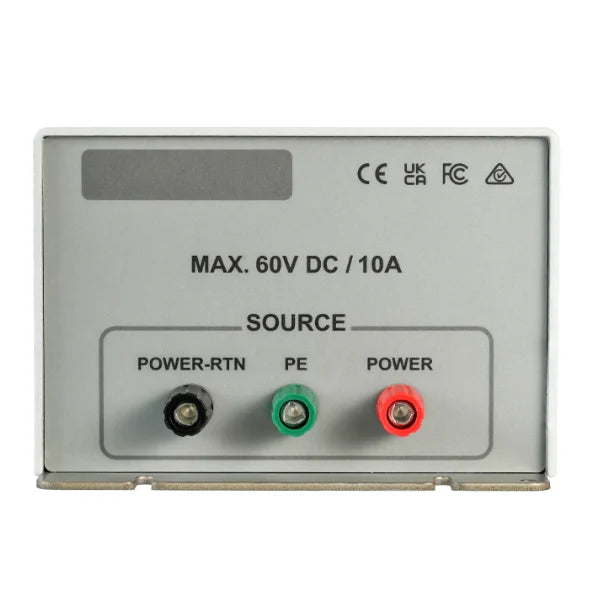

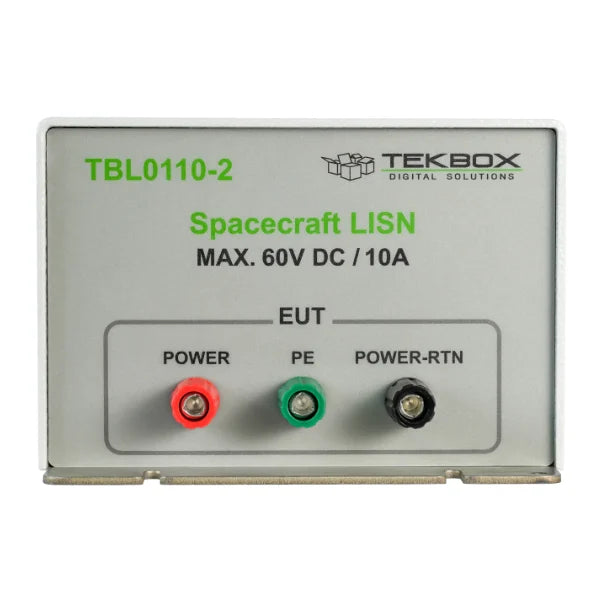

- EUT / KÄLLA terminaler: 4 mm banankontakter
- Mått: B 120 mm x L 175 mm x H 85 mm;
- Vikt: 0.9 kg
Upptäck möjligheterna
Mer information
Beskrivning
TBL0110-2 LISN är en tvåväg 50 Ω // 1 μH LISN karakteriserad från 30Hz-500 MHz. Det är baserat på standard ECSS-E-ST-20-07C REV 1. Standarden tillhandahåller den allmänna schemat för LISN och möjliggör viss flexibilitet i komponentvärden. Implementeringen av TBL0110-2 syftar till användning i EMC-mätningar av små satelliter och rymdskepp. LISN har ingen utgång för genomförda utsläppsmätningar; Istället fungerar det bara som ett nätverk för linjeimpedansstabilisering. En RF -strömövervakningssond används för att mäta ledande utsläpp, enligt standarden.
1 μH -induktorn efterliknar den typiska induktansen för tillförseltrådsselen i små rymdskepp eller satelliter.
LISN sätts in i EUT: s kraftledningar och strömavkastning.
SPECIFIKATION
- LISN-typ: V-AMN, 50 Ω // 1 µH
- Karakteriserat frekvensområde: 30 Hz - 500 MHz
- DC -motstånd: 120 MΩ
- Maximal ström: 10 en kontinuerlig
- Driftsspänningsområde: 0 - 60V DC
- EUT / källterminaler: 4 mm bananuttag
- Dimensioner: W 120 mm x l 175 mm x h 85 mm;
- Vikt: 0,9 kg
