Tekbox TBL5100-1 5UH LISN - CISPR 16
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
- Stödda standarder: CISPR 16-1-2, CISPR 25, MIL-STD-461G, DO-160, ISO11452-4 och ISO 7637-2
- Karakteriserat frekvensområde: 10 kHz – 400 MHz
- DC-resistans: < 5 mΩ Källa+ till EUT+; < 5 mΩ Källa- till EUT-
- Maximal ström: 100A; se diagram med värmeegenskaper, kapitel 8
Upptäck möjligheterna
Mer information
Beskrivning

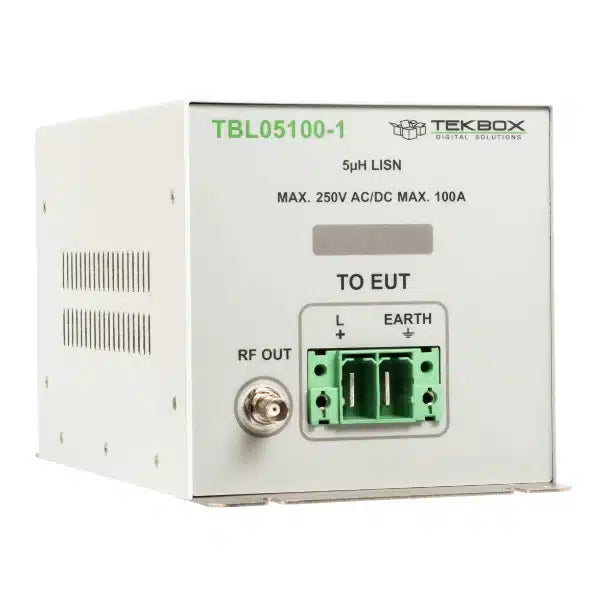

TEKBOX TBL05100-1 är en universell 5μH LISN som uppfyller kraven i flera standarder. TBL05100 är fabrikshoppad till 50Ω // 5μH + 1Ω, vilket uppfyller CISPR 16-1-2 och CISPR 25 impedans, fas en isoleringsspecifikation. Genom att ställa in intern bygel kan den omvandlas till 50Ω // 5 μH-varianter som stöder standarder som CISPR 25, MIL-STD-461G, ISO11452-4 och ISO 7637-2. Genom att lägga till en extern 10F-kondensator kommer impedansen att uppfylla DO-160-specifikationerna.

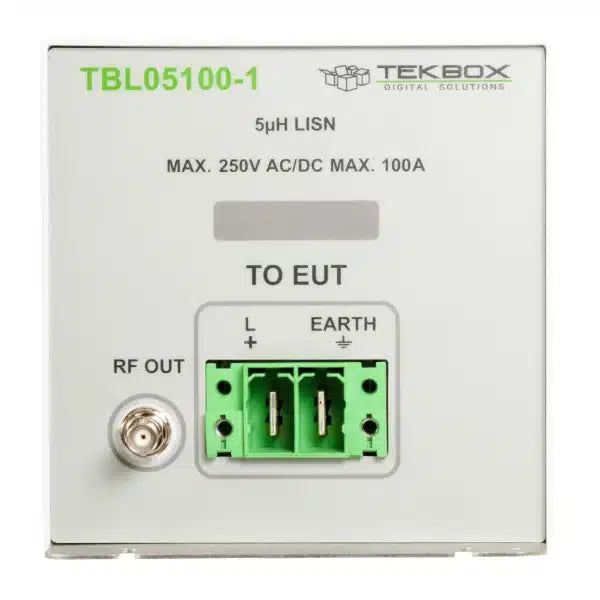

LISN sätts in i EUT: s (utrustning under test) leveranslinje. Genomförd brus vid EUT: s leveranserminaler kan övervakas vid BNC -kontakten med en spektrumanalysator eller en mätmottagare. En 5 uh induktor frikopplar källans (tillförsel) terminal från EUT -terminalen.
Användningen av två TEKBOX TBL05100-1 i samband med Tekbox Lisn Mate möjliggör mätning av gemensamt läge och differentiellt lägesbrus separat. Enheten är utrustad med en BNC-man till N-Male RG232-kabel, parningskontakter och markfästen för att fästa den på ett markplan.
Specifikationer:
- Topologi: enkelväg, konfigurerbar, 50Ω // 5µH + 1Ω, 50Ω // 5µH; Den interna kondensatorn kan kopplas bort för ISO 7637-2 och DO-160-uppsättningar; En extern 10μF-kondensator är tillgänglig för DO-160; LISN är fabriksinställningen till 50Ω // 5µH + 1Ω, andra konfigurationer kräver inställning av en intern högström jumper
- Stödda standarder: CISPR 16-1-2, CISPR 25, MIL-STD-461G, DO-160, ISO11452-4 och ISO 7637-2
- Karakteriserat frekvensområde: 10 kHz - 400 MHz
- DC -motstånd: <5 MΩ källa+ till EUT+; <5 MΩ källa- till eut-
- Maximal ström: 100a; Se plot med uppvärmningsegenskaper, kapitel 8
- Nominell driftsspänningsområde: 0 - 250V AC/DC;
- Komponentbetyg: 350V AC, 50/60 Hz; 1000V DC

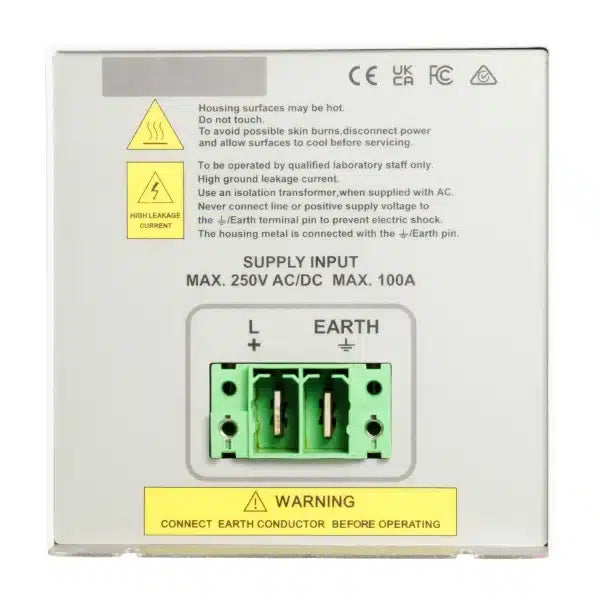

- Högström plugg / skruvterminaler; Man: Phoenix Kontakt 1762741, Kvinna: Phoenix Kontakt 1762592; 2 datorer kvinnliga terminalblock levereras som standardtillbehör
- Jumper: Harwin D3087-98
- Dimensioner: 300 mm x 150 mm x 150 mm
- Vikt: 2,7 kg
För mer information: Tekbox
Klicka här för relaterade produkter: Lisn
Dokument
Alternativ
Video
TEKBOX TBL05100-1 är en universell 5μH LISN som uppfyller kraven i flera standarder. TBL05100 är fabrikshoppad till 50Ω // 5μH + 1Ω, vilket uppfyller CISPR 16-1-2 och CISPR 25 impedans, fas en isoleringsspecifikation. Genom att ställa in intern bygel kan den omvandlas till 50Ω // 5 μH-varianter som stöder standarder som CISPR 25, MIL-STD-461G, ISO11452-4 och ISO 7637-2. Genom att lägga till en extern 10F-kondensator kommer impedansen att uppfylla DO-160-specifikationerna.
LISN sätts in i EUT: s (utrustning under test) leveranslinje. Genomförd brus vid EUT: s leveranserminaler kan övervakas vid BNC -kontakten med en spektrumanalysator eller en mätmottagare. En 5 uh induktor frikopplar källans (tillförsel) terminal från EUT -terminalen.
Användningen av två TEKBOX TBL05100-1 i samband med Tekbox Lisn Mate möjliggör mätning av gemensamt läge och differentiellt lägesbrus separat. Enheten är utrustad med en BNC-man till N-Male RG232-kabel, parningskontakter och markfästen för att fästa den på ett markplan.
Specifikationer:
- Topologi: enkelväg, konfigurerbar, 50Ω // 5µH + 1Ω, 50Ω // 5µH; Den interna kondensatorn kan kopplas bort för ISO 7637-2 och DO-160-uppsättningar; En extern 10μF-kondensator är tillgänglig för DO-160; LISN är fabriksinställningen till 50Ω // 5µH + 1Ω, andra konfigurationer kräver inställning av en intern högström jumper
- Stödda standarder: CISPR 16-1-2, CISPR 25, MIL-STD-461G, DO-160, ISO11452-4 och ISO 7637-2
- Karakteriserat frekvensområde: 10 kHz - 400 MHz
- DC -motstånd: <5 MΩ källa+ till EUT+; <5 MΩ källa- till eut-
- Maximal ström: 100a; Se plot med uppvärmningsegenskaper, kapitel 8
- Nominell driftsspänningsområde: 0 - 250V AC/DC;
- Komponentbetyg: 350V AC, 50/60 Hz; 1000V DC
- Högström plugg / skruvterminaler; Man: Phoenix Kontakt 1762741, Kvinna: Phoenix Kontakt 1762592; 2 datorer kvinnliga terminalblock levereras som standardtillbehör
- Jumper: Harwin D3087-98
- Dimensioner: 300 mm x 150 mm x 150 mm
- Vikt: 2,7 kg
För mer information: Tekbox
Klicka här för relaterade produkter: Lisn
