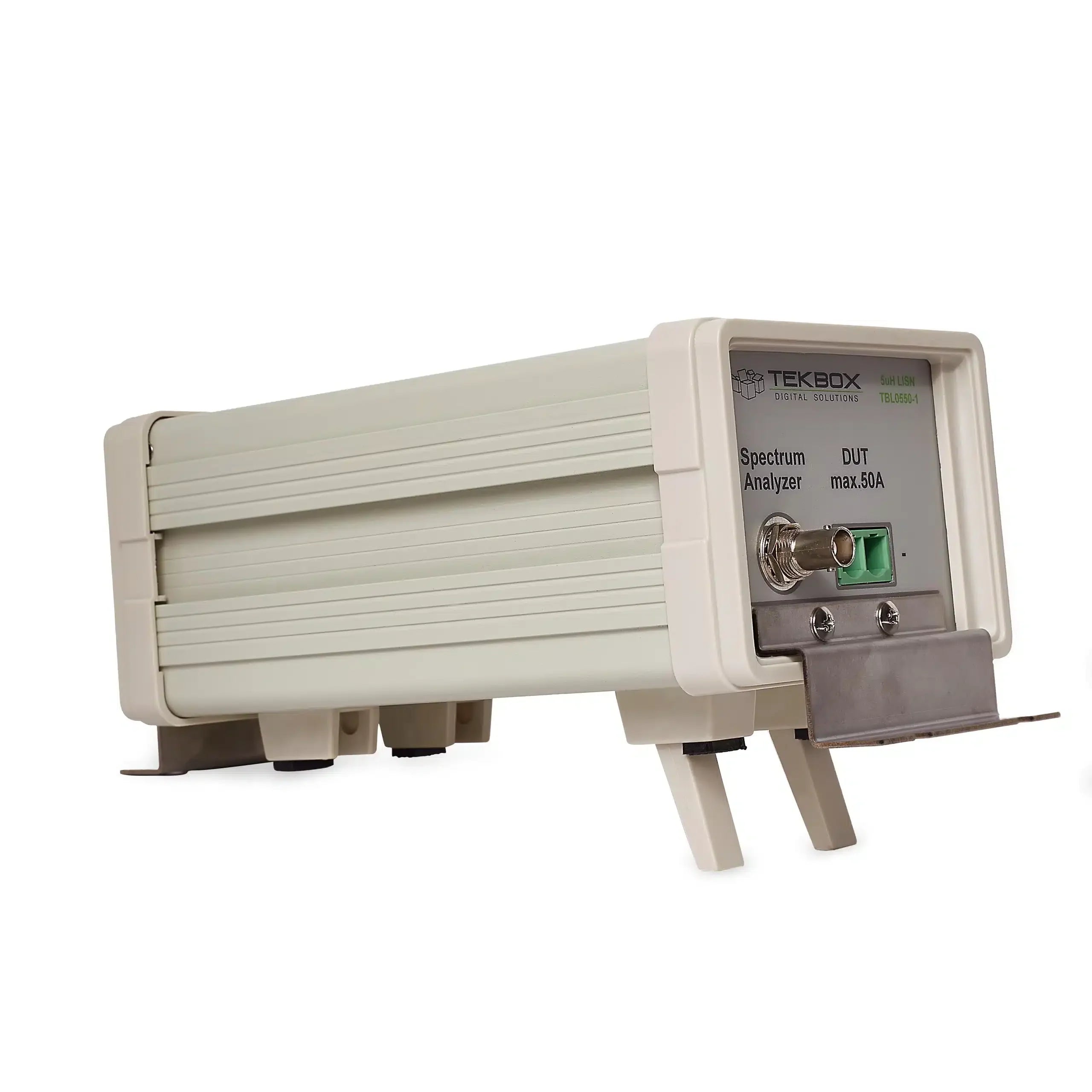

Tekbox TBL0550-1 5UH 50A LISN
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
- Frekvensområde: 100 kHz – 150 MHz
- DC-resistans: < 7 mΩ Källa+ till DUT+; < 2 mΩ Källa- till DUT-
- Maximal ström: 50A kontinuerlig, 70 A i 3 minuter
- Nominellt driftspänningsområde: 0 – 60V DC;
Upptäck möjligheterna
Mer information
Beskrivning
TEKBOX TBL0550-1 5μH LISN är en enhet som krävs för att installera genomförda brusmätningar av DC-driven elektronisk utrustning. Den är utformad för att användas för mätningar i frekvensområdet 150 kHz till 110 MHz enligt CISPR 16-1-2, CISPR-25, EN55025, MIL-STD-461F, ISO11452-4 och med begränsningar DO-160/ED- 14G och ISO 7637-2.

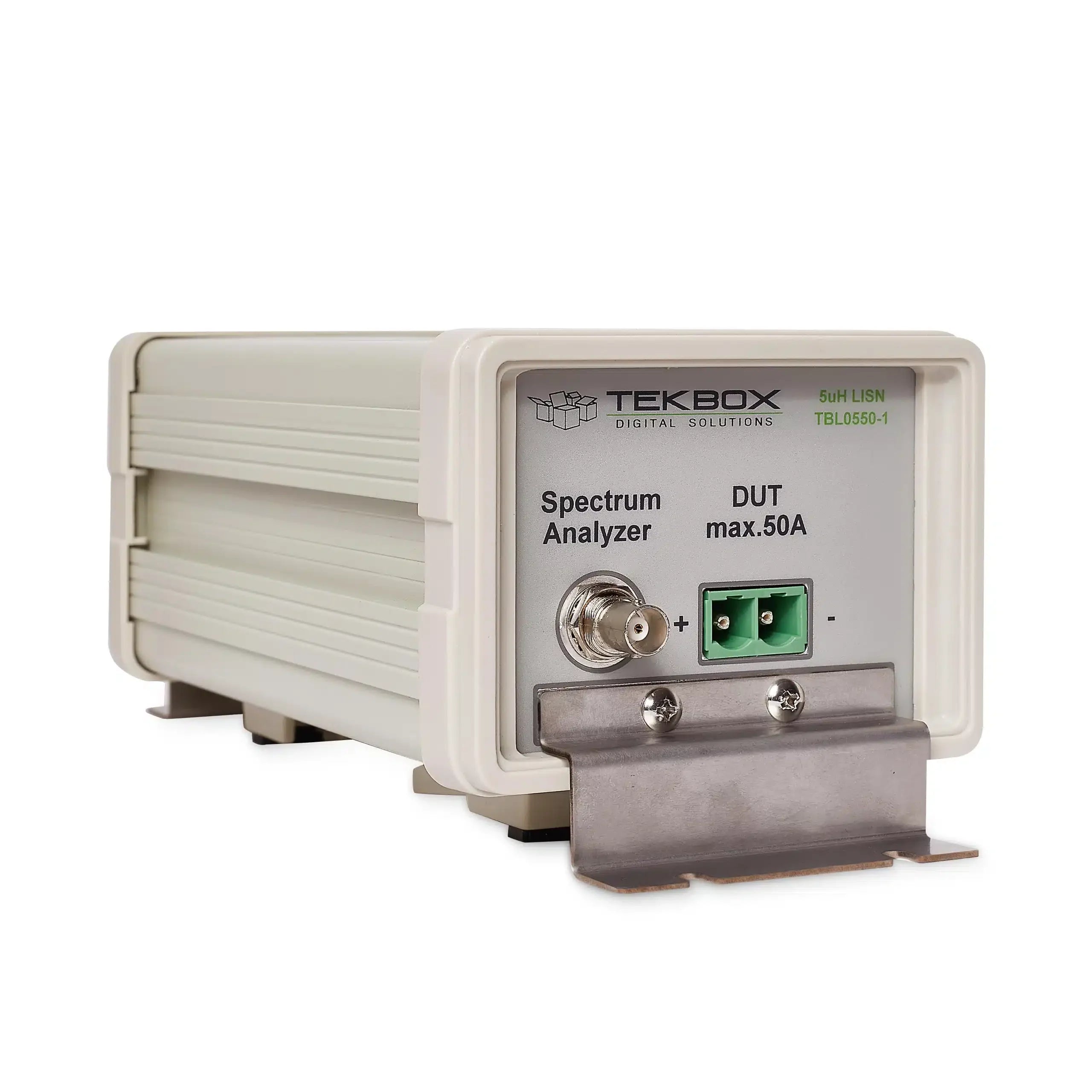

Lisn sätts in i tillförsellinjen för DUT (enhet som är under test). Det genomfört brus som finns vid tillförselterminalerna för DUT kan mätas vid BNC -kontakten med hjälp av en spektrumanalysator eller en mätmottagare. Källans (tillförsel) terminal och DUT -terminalen frikopplas av en 5 uh -induktor.
Två Tekbox TBL0550-1 i kombination med Tekbox Lisn Mate möjliggör separata mätningar av vanligt läge och brusljud. Enheten är utrustad med en BNC-man till N-Male RG232-kabel, parningskontakter och markfästen för att fästa den på ett markplan.
Specifikationer:
- Frekvensområde: 100 kHz - 150 MHz
- DC -motstånd: <7 MΩ källa+ till DUT+; <2 MΩ källa- till Dut-
- Maximal ström: 50A kontinuerlig, 70 A i 3 minuter

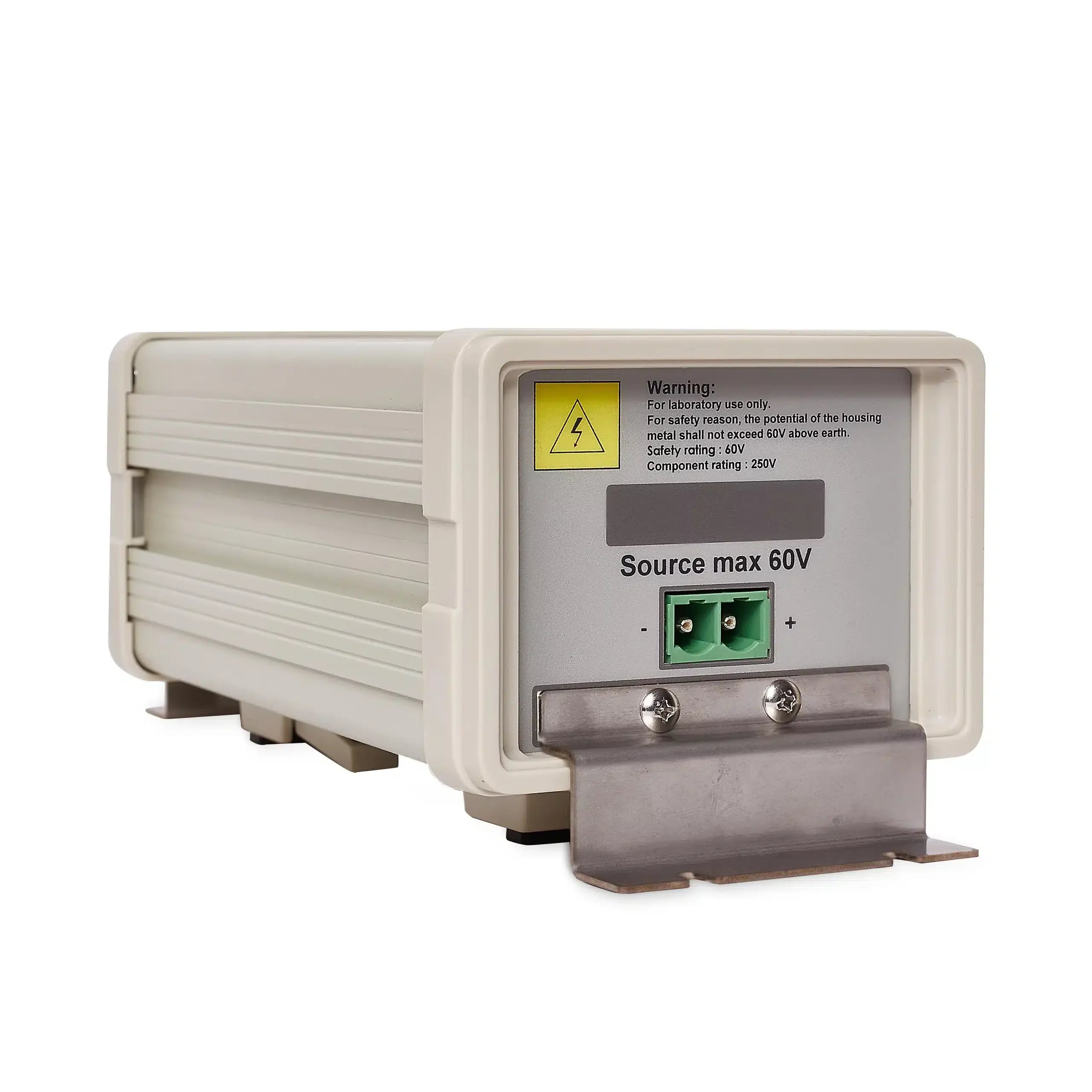

- Nominell driftsspänningsområde: 0 - 60V DC;
- Komponentbetyg: 250V
- Högström Plug/skruvterminaler - Man: Phoenix Contact 1998933, Kvinna: Phoenix Kontakt 1967375
- 1 μF kondensator kan kopplas bort internt genom att ta bort en bygel
- NIST Tracable Calibration Data / Certificate
- Dimensioner: 120 mm x 100 mm x 225 mm (270 mm inklusive markfästen); Vikt: 1,6 kg
För mer information: Tekbox
Klicka här för relaterade produkter: Lisn
