Tekbox TBL50100-1 50UH LISN
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
- LISN typ: V-AMN, 50 Ω // 50 µH; ingen 250 µH förfilter
- Specificerad frekvensområde: 150 kHz – 30 MHz
- Karakteriserat frekvensområde: 9 kHz -100 MHz
- DC-resistans: < 45 mΩ
Upptäck möjligheterna
Mer information
Beskrivning
TEKBOX TBL50100-1 50μH är en enda kanal 50 Ω // 50 μH LISN för frekvensområdet 150 kHz-30 MHz enligt CISPR 16-1-2.
Förutom genomförda brusmätningar på AC eller DC levererad utrustning kan LISN användas för att skapa en definierad impedans för en mängd andra standardiserade tester.
LISN sätts in i leveranslinjen för EUT (enheten under test). Genomfört brus, som finns vid EUT: s tillförselterminaler kan mätas vid BNC -kontakten med hjälp av en spektrumanalysator eller en mätmottagare. Källans (tillförsel) terminal och EUT -terminalen frikopplas av en 50 | il induktor.
DC- eller enfasmätningar kräver vanligtvis ett par TBL50100-1. I samband med Tekbox Lisnmate Common Mode Buller och Buller för differentiellt läge kan mätas separat. EUT med 3-fasförsörjning kräver tre eller fyra delar av TBL50100-1, beroende på om produkten är ansluten i delta eller stjärnkonfiguration.
Produkten innehåller en BNC-man till N-Male RG232-kabel, parningskontakter för källa och EUT och ett individuellt kalibreringsprotokoll.
Specifikationer:
- LISN Typ: V-AMN, 50 Ω // 50 µH; nr 250 μH före filtret
- Specificerat frekvensområde: 150 kHz - 30 MHz
- Karakteriserat frekvensområde: 9 kHz -100 MHz
- DC -motstånd: <45 MΩ
- Maximal ström: 70 en kontinuerlig, 100a i 10 minuter; Se uppvärmning av egenskaper
- Driftsspänningsområde: 0 - 250V DC; 0 - 250V AC (50/60 Hz)

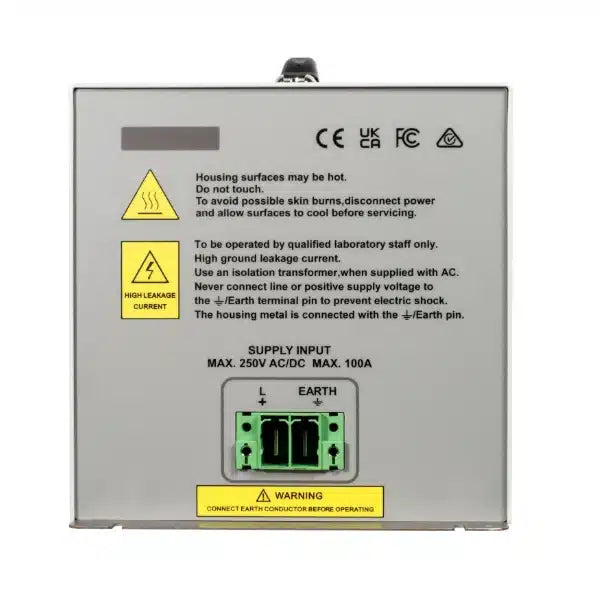

- Högström plugg / skruvterminaler; Man: Phoenix Kontakt 1762741, Kvinna: Phoenix Kontakt 1762592

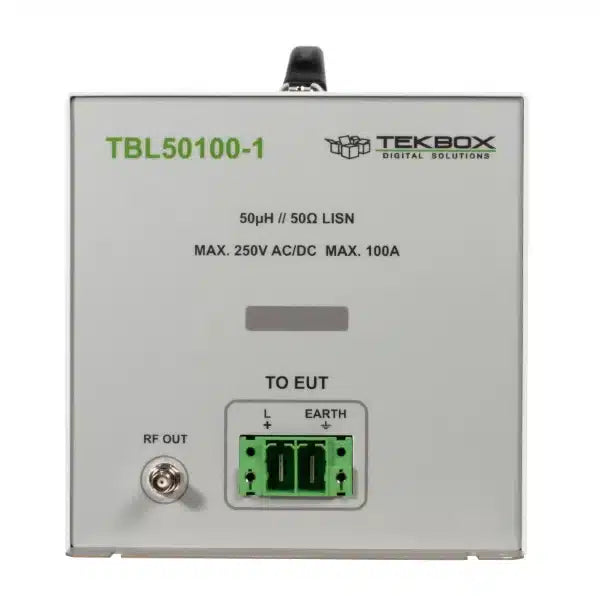

- RF -kontakt: BNC -kvinna

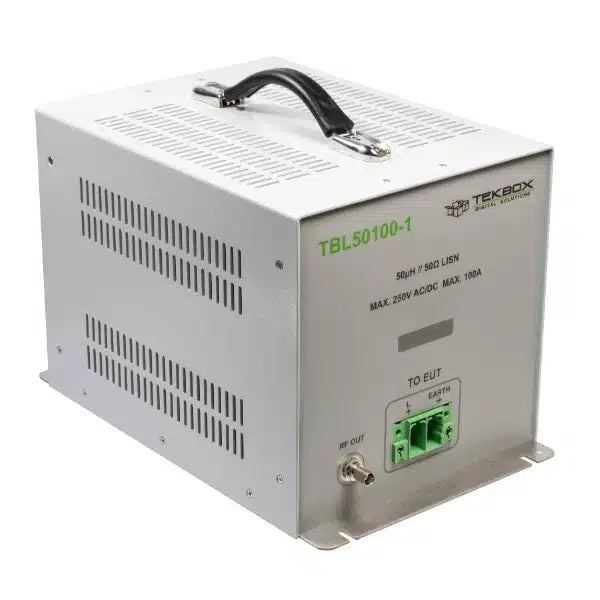

- Dimensioner: 350 mm x 230 mm x 230 mm
- Vikt: 5,3 kg
För mer information: Tekbox
Klicka här för relaterade produkter: Lisn
