Tekbox TBL5016-1 50UH 16A LISN
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
- LISN typ: V-AMN, konfigurerbar som 50Ω/50µH+5 Ω eller 50Ω/50µH
- Frekvensområde: 9 kHz – 100 MHz
- DC-resistans: < 45 mΩ
- Maximal ström: 16A kontinuerlig
Upptäck möjligheterna
Mer information
Beskrivning

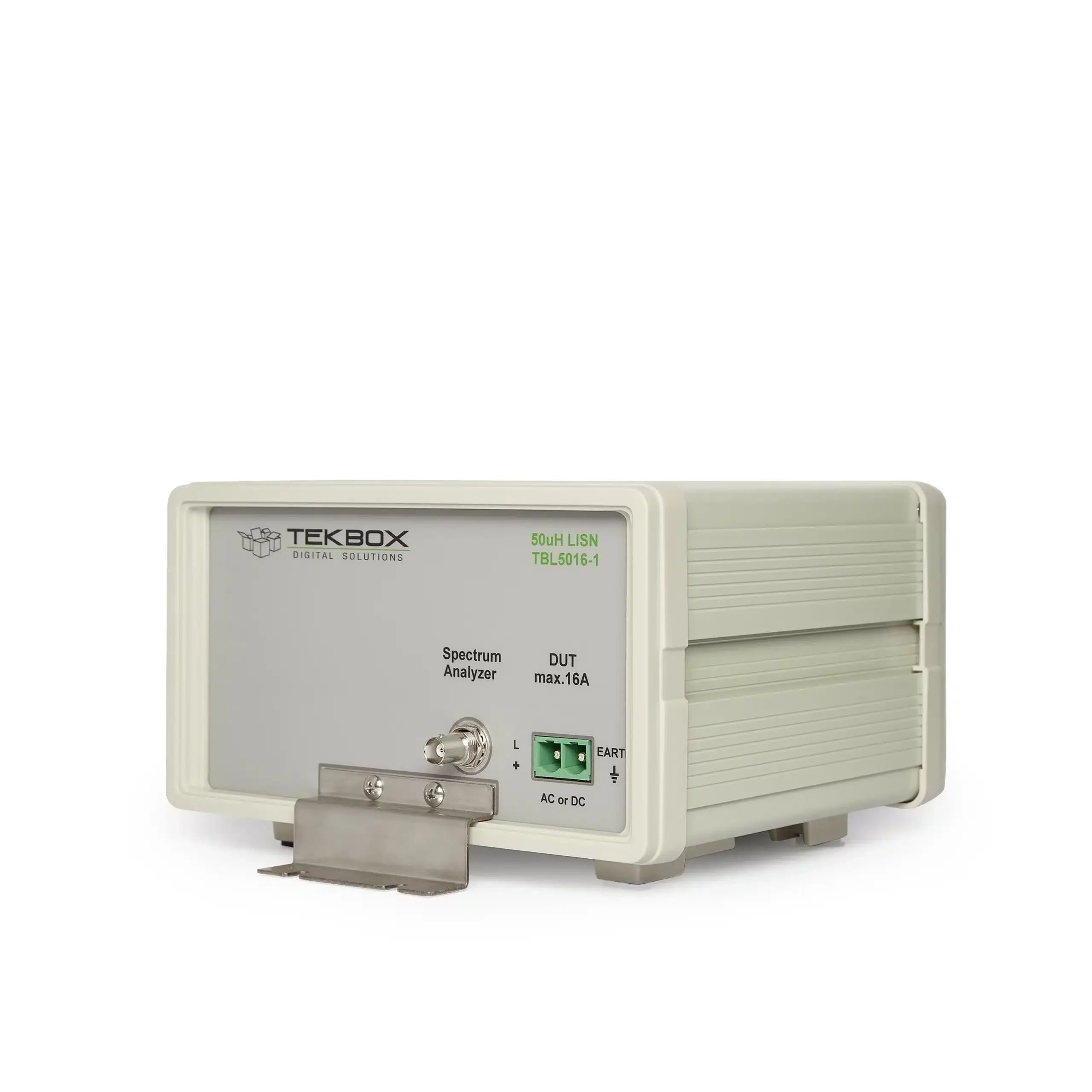

TEKBOX TBL5016-1 50μH LISN är en enhet som krävs för att installera genomförda brusmätningar av DC eller AC-driven elektronisk utrustning. Den är utformad enligt CISPR 16-1-2 och MIL-STD-461F-standard och kännetecknas i frekvensområdet 9 kHz till 100 MHz.
Bortsett från att utföra genomförda brusmätningar används LISN: er också för att skapa en definierad impedans för olika andra standardiserade tester.
LISN är en 50Ω/50 uh+5 Ω en linje-design med en hög strömhoppare för att korta 5 ohm-motståndet och konfigurera det som 50Ω/50μH LISN enligt CISPR 16-1-2. LISN kännetecknas upp till 100 MHz vilket innebär att LISN kan användas för det kombinerade intervallet 9 kHz till 100 MHz.

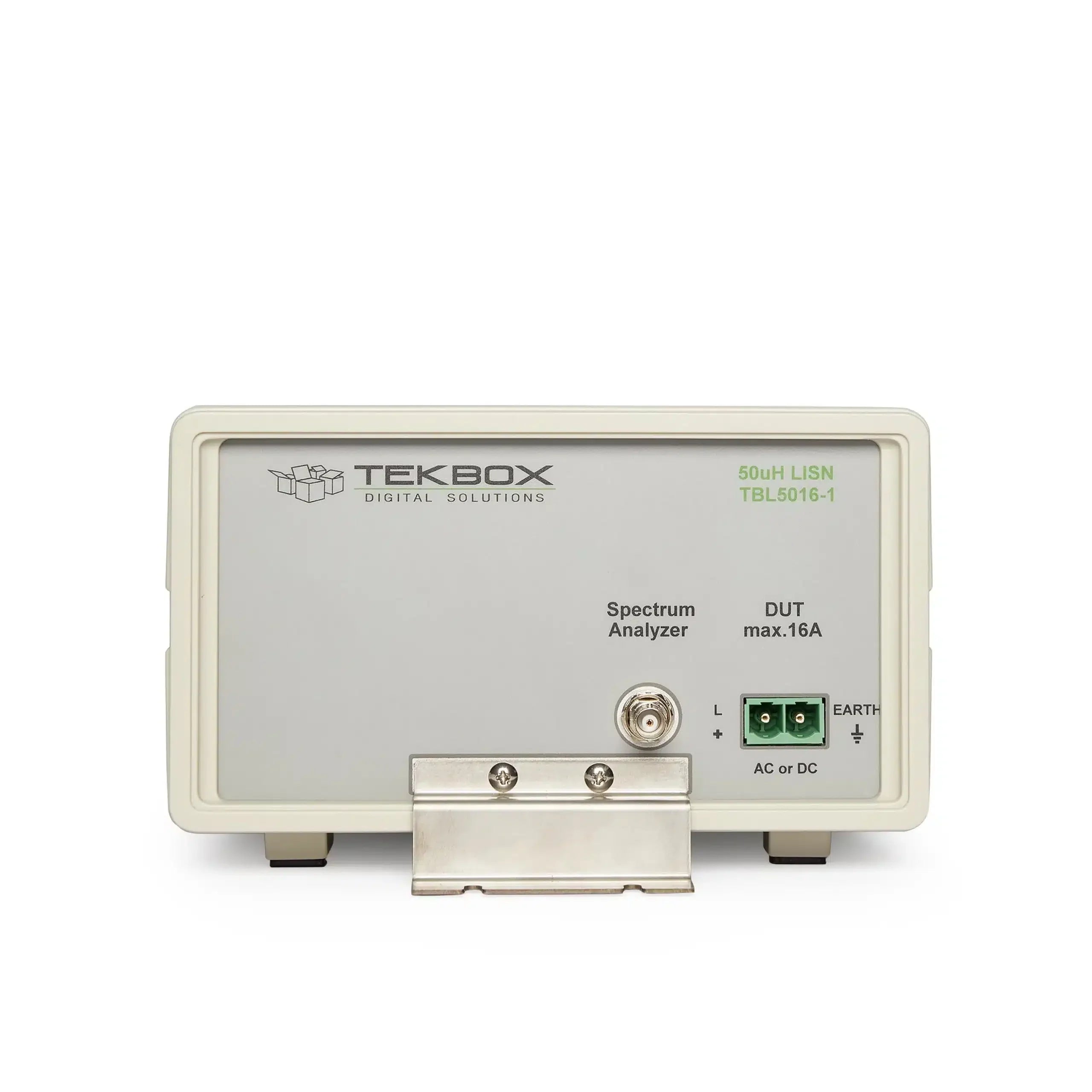

Lisn sätts in i tillförsellinjen för DUT (enhet som är under test). Genomfört brus, som finns vid tillförselterminalerna för DUT kan mätas vid BNC -kontakten med hjälp av en spektrumanalysator eller en mätmottagare. Källans (tillförsel) terminal och DUT -terminalen frikopplas av en 50 uh -induktor. DC- eller enfasmätningar kräver vanligtvis ett par TBL5016-1. Att kombinera den med Tekbox Lisn Mate möjliggör separat mätning av gemensamt läge och brus för differentiellt läge. DUTS med 3-fasförsörjning kräver tre eller fyra bitar av TBL5016-1, beroende på om produkten levereras i delta eller stjärnkonfiguration.
Enheten är utrustad med en BNC-man till N-Male RG232-kabel, parningskontakter, högströmskonfigurationshoppare och markfästen för att fästa den på ett markplan.
Specifikationer:
- LISN-typ: V-AMN, konfigurerbar som 50Ω/50μH+5 Ω eller 50Ω/50 uh
- Frekvensområde: 9 kHz - 100 MHz
- DC -motstånd: <45 MΩ
- Maximal ström: 16A kontinuerlig
- Driftsspänningsområde: 0 - 250V DC; 0 - 250V AC (50/60 Hz), 0 - 120V AC (400 Hz)

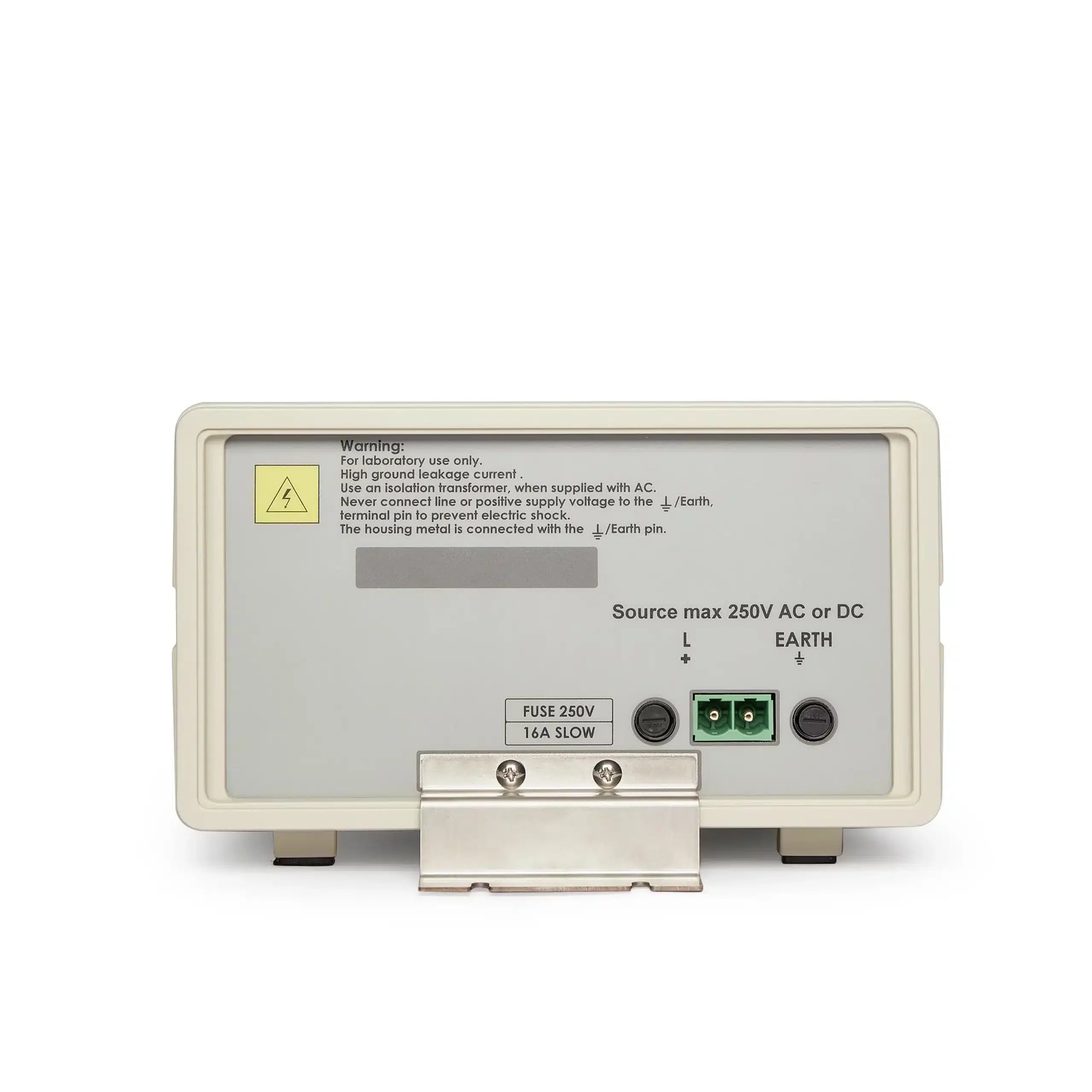

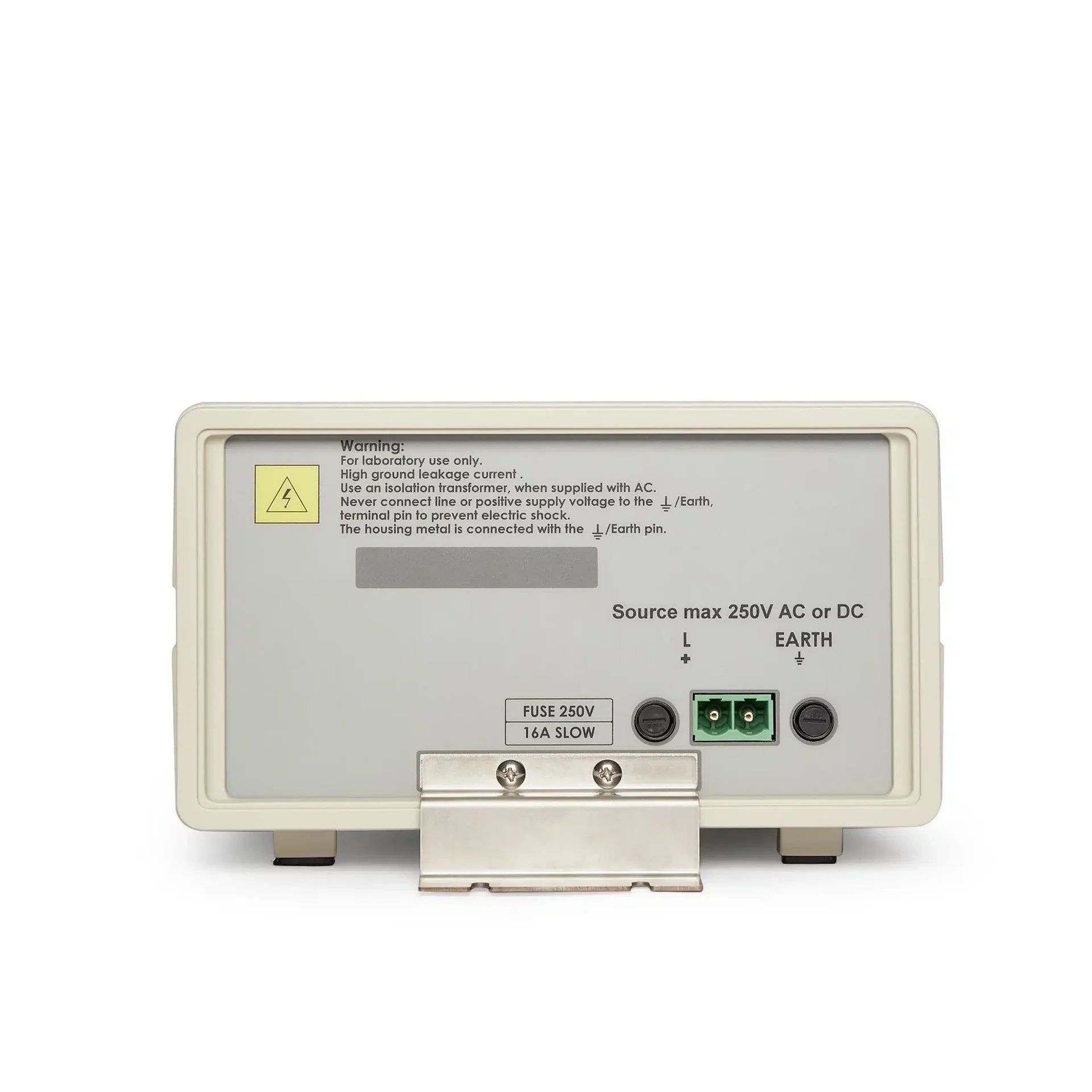

- Säkring: 2 x 16a långsam
- Högström Plug/skruvterminaler - Man: Phoenix Contact 1998933, Kvinna: Phoenix Kontakt 1967375
- Dimensioner: 250 mm x 225 mm x 140 mm (inklusive markfästen)
- Vikt: 2,7 kg
För mer information: Tekbox
Klicka här för relaterade produkter: Lisn
